Механизм Redshift: Текущие ограничения
На текущей стадии разработки механизм Redshift действует в Archicad (версии 25 и 26) с некоторыми ограничениями по сравнению с Cineware. Пожалуйста, ознакомьтесь со следующими примечаниями и рекомендациями.
Примечания о покрытиях: Общие проблемы
Примечания о покрытиях: Стандартный Каталог
Основные Настройки Визуализации
Детальные Настройки Визуализации
Смешивание слоев
Если используются несколько слоев, старайтесь применять максимально простые настройки. Сложные комбинации слоев (даже в режиме смешивания) могут привести к неправильному отображению текстур.
Рельеф, Отражение и Прозрачность
Для многих покрытий каналы Рельефа, Отражения и Прозрачности следует отключить или использовать с низкими значениями (1-15).
Альфа
Только на Mac: могут возникать проблемы использования альфа-канала, проявляющиеся при визуализации прозрачных участков.
Другие каналы покрытий
Механизм Redshift не поддерживает следующие каналы покрытий:
•Диффузия
•Среда
•Туман
•Ореол
•Смещение
•Трава
•Освещение
Прочие каналы действуют только в упрощенном режиме (не все дополнительные параметры работают).
Примечания о покрытиях: Общие проблемы
Кирпич
•Визуализация выполняется медленнее.
•Канал Рельефа должен быть отключен или использоваться с низкими значениями (1-15).
Бетон
•Диффузия
•Канал Рельефа должен быть отключен или использоваться с низкими значениями (1-15).
•Проблемы использования слоев/папок
Стекло
•Проблемы визуализации отражений и прозрачности.
•Рельеф меняет свойства прозрачности.
Металл
•Канал Рельефа должен быть отключен.
•Канал Отражения должен быть отключен или использоваться с минимальными значениями.
•На Mac: могут возникать проблемы использования альфа-канала, проявляющиеся при визуализации прозрачных участков.
Вода
•Канал Рельефа должен быть отключен.
•Канал Отражения должен быть отключен или использоваться с минимальными значениями.
Примечания о покрытиях: Стандартный Каталог
Используя стандартные текстуры, обратите внимание на следующее:
Металл
Канал Отражения должен быть отключен или использоваться с минимальными значениями.
Крыша
Цвет слоя Отражения заменяет собой текстуру канала Цвета.
Кирпич и Раствор
Возникают проблемы при использовании Рельефа, Параллакса и Смещения.
Воздух
Слой Цвета в альфа-канале не действует; текстура полностью невидима при визуализации.
Листва - Листья Дерева Мелкие и Листва - Дикий Виноград
Солнце выделяет текстуру, поэтому канал Отражения в Параметрах Покрытий должен быть отключен.
Бетон 02
Визуализация с настройками Низкого качества приведет к ухудшению отображения текстур по сравнению с Cineware. (Использование настроек Высокого качества дает хорошие результаты).
Изоляция - Стекловолокно
Альфа-канал в Настройках Покрытия должен быть отключен.
Металл - Никель
При визуализации текстура становится черной. Чтобы устранить эту проблему, канал Отражения следует отключить. (Визуализация других металлов также может давать неожиданные результаты из-за слоев использования слоев Альфа и Отражения).
Дорожное Покрытие - Мощение Замшелое
Текстуру можно точно настроить, отключив первый слой Шума в канале Цвета или изменив значения режима и силы Смешивания для слоя Шума.
Вода - Волны и Вода - Пруд
Канал Отражения должен быть отключен.
Стекло - Лампа
Не освещает близлежащие поверхности.
Помните о следующих ограничениях использования ретушировщиков.
Френель
Меняет текстуру покрытия.
Градиент
При использовании 3D-типов происходит смещение текстур.
Колорист, Фильтр, Слияние, Слой, Изогелия
Эти варианты текстур основаны на других текстурах, поэтому возможны несоответствия.
Эффекты ретушировщиков и Эскиз
•Большинство из них работают, но с некоторыми несоответствиями.
•Эффект Вариативности не действует.
Процедурные ретушировщики
Текстуры неправильно выравниваться.
Ограничения, связанные с объектами источников света.
Светящаяся Поверхность
В Redshift действуют только формы Прямоугольник и Диск.
Параллельный Свет
В Redshift не создаются тени позади источника света.
Свет Окна
•Источник света не освещает близлежащие поверхности без Глобального Освещения.
•Создается очень яркое освещение.
Объект Солнце
Отличается от Cineware (может быть слишком ярким).
Эффекты Освещения
Не поддерживаются
Основные Настройки Визуализации
Качество Теней
Не работает из-за отсутствия функции Отбрасывания Теней.

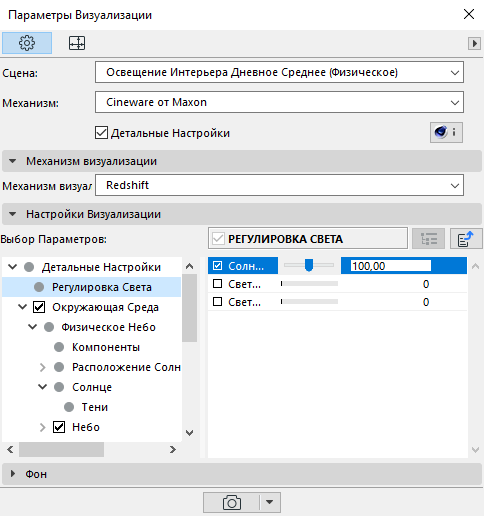

Детальные Настройки Визуализации
Организация параметров Некоторые параметры при Детальной Настройке не отображаются в интерфейсе Archicad, так как они не поддерживаются. См. примечания ниже.
Параметры по умолчанию настроены так, чтобы быть максимально полезными.
Фотографическая Экспозиция
Используйте эти настройки камеры, чтобы быстро изменить уровень освещения интерьерной или экстерьерной сцены.
Фиксация Ретушировщика
Регулировка этого параметра может улучшить качество текстур, если это необходимо. Настройки Фиксации Ретушировщика влияют на текстуры даже при использовании Неба.
Шумоподавление
Эффекты шумоподавления могут различаться в операционных системах Win и Mac, а также в зависимости от используемой видеокарты. Параметр Optix доступен только для карт Nvidia (Win).
Глобальное Освещение (GI)
По умолчанию применяются методы Кэш Излучения и Облако Точек Излучения. Не меняйте эти параметры, чтобы сохранить высокую скорость визуализации.
Для создания финальных высококачественных изображений лучше использовать Перебор, но будьте готовы к тому, что скорость визуализации снизится.
Удаленные Параметры
Параметры визуализации Травы и Сглаживания удалены.
Общие Параметры удалены.
Построение Теней удалено.
Некоторые параметры Окружающей Среды удалены.
Следующие параметры удалены:
•Солнечные Тени: Цвет, Прозрачность, Точность;
•Небо: Интенсивность, Озон;
•Атмосфера
•Туман
•Радуга
•Солнечные Лучи
Эффекты
Следующие эффекты или параметры удалены:
•Каустики
•Механизм Визуализации Cel
•Наложение Цвета
•Корректировка Цвета
•Глубина Резкости
•Оттенение
•Монохромная модель (работает только с Белой Моделью)
•Протяженность Тумана
•Линзы и Фильтры
•Сферическая Камера
•Стереовизуализация
•Параллельная визуализация не работает: Redshift не может одновременно визуализировать более одного изображения.
•Небо HDRi становится темным. В этом случае следует использовать дополнительный солнечный свет.
