Параметры Объектов Библиотечных Элементов
Для размещения Библиотечных Элементов используются следующие инструменты:
•Объект
•Источник Света
•Дверь
•Окно
•Световые Люки
•Угловое Окно
•Окончание Стены
•Инструменты MEP
Для ознакомления со специфическими параметрами библиотечных элементов см. следующие разделы:

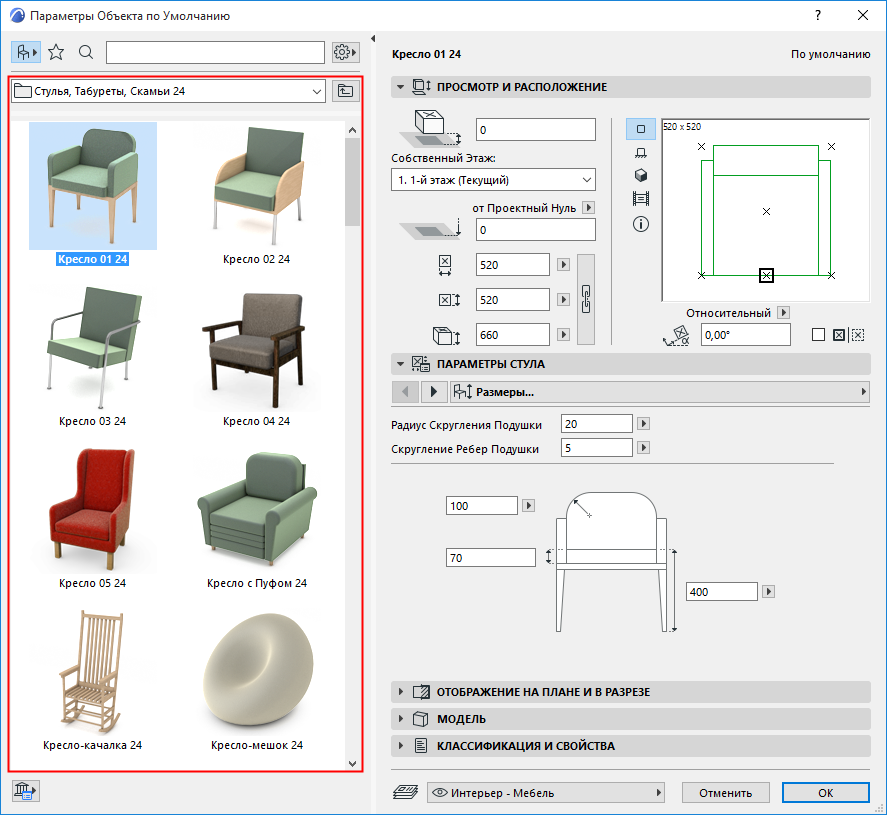

В левой части диалогов Параметров всех Библиотечных Элементов присутствуют идентичные функции. Ниже дается описание этих функций.
Просмотр в виде Списка или Значков
Показ Папок или Папок с Источниками
Просмотр и Применение Параметров
Восстановить Исходные Параметры

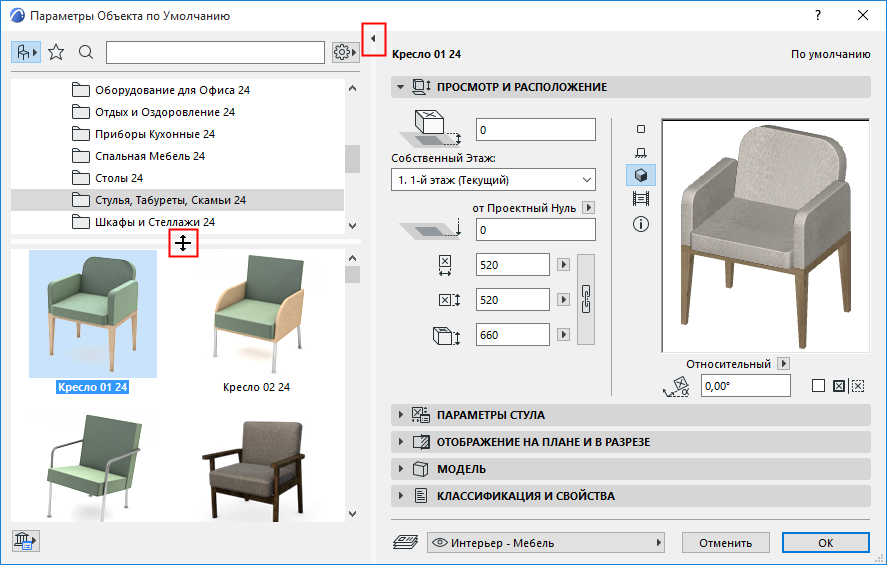

•Сделайте двойной щелчок на вертикальном разделителе или нажмите на черную стрелку, чтобы скрыть или отобразить область просмотра
•Переместите горизонтальный разделитель или сделайте на нем двойной щелчок мышью, чтобы изменить размеры или скрыть область просмотра иерархии папок

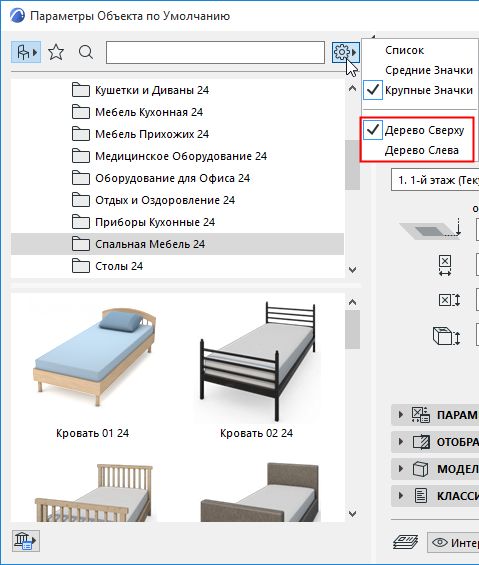

•Выпадающее меню режима просмотра позволяет активировать расположение Дерева Сверху или Слева.
При отображении дерева иерархия папок автоматически скрывается.

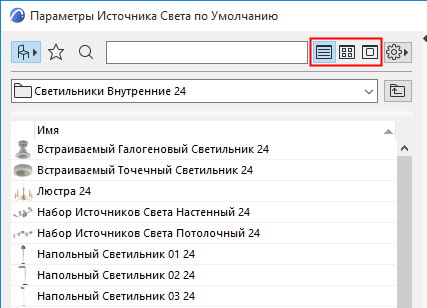

Просмотр в виде Списка или Значков

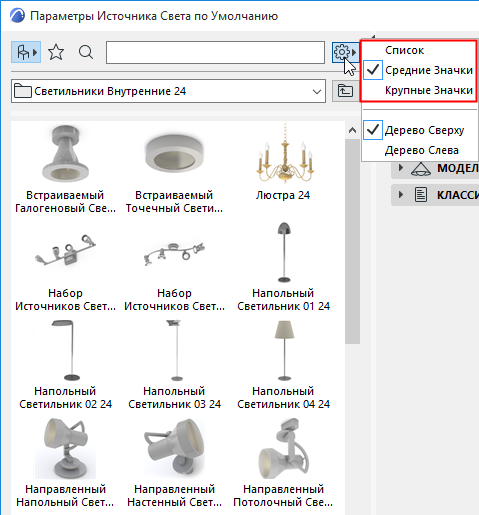

Выберите показ Списка, Средних Значков или Крупных Значков.
При увеличении размеров Панели по горизонтали эти команды отображаются в виде кнопок.
Примечание: В режиме просмотра Списка щелкните на заголовке столбца Имен, чтобы отсортировать список в алфавитном порядке
Показ Папок или Папок с Источниками

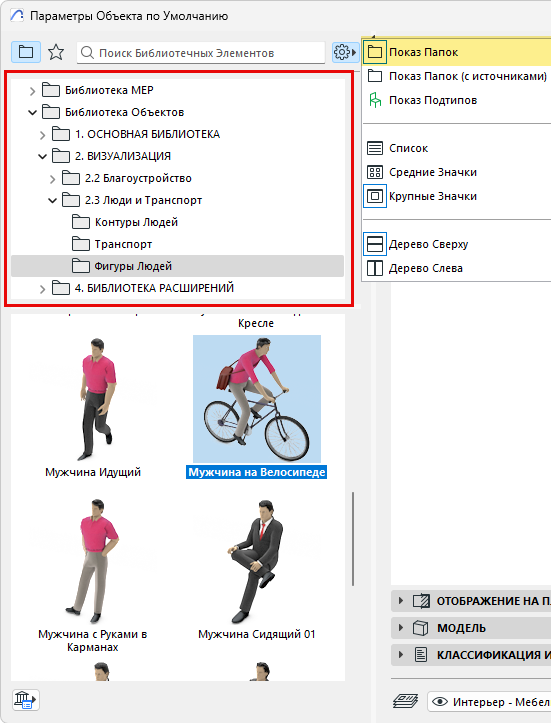

При Показе Папок Библиотечные Элементы отображаются в виде иерархической структуры.

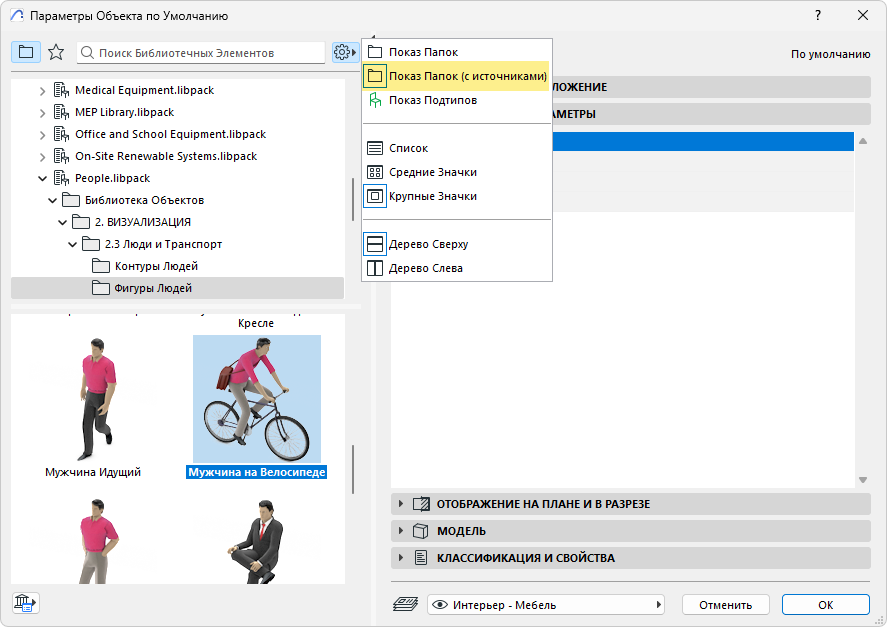

Просмотр Папок с Источниками позволяет увидеть пакет библиотеки каждого объекта (доступно начиная с Archicad 28)
Для получения информации о подтипах см. О Подтипах GDL-объектов.

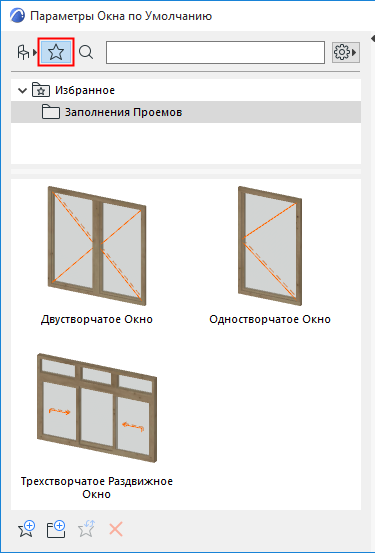

В режиме просмотра Избранного в диалоге Параметров отображаются только Избранные Параметры текущего инструмента.
Для получения общей информации см. Избранное.

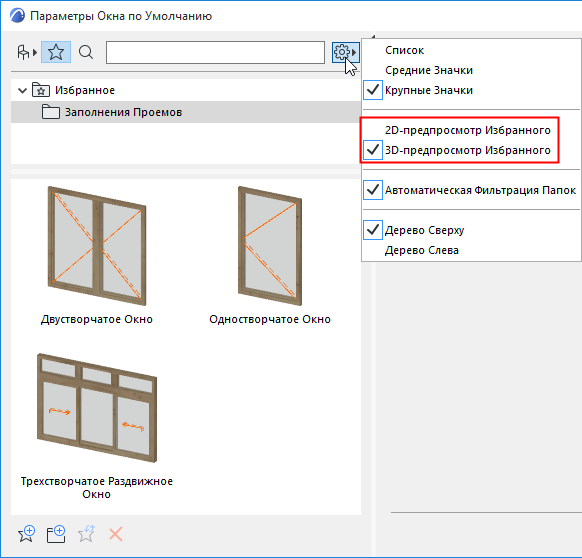

•Выпадающее меню Дополнительных Настроек позволяет выбрать 2D или 3D-предпросмотр Элементов Избранного.
Примечание: Для временного переключения между 3D и 2D-предпросмотром Избранных Параметров наведите курсор на элемент и нажмите клавишу Shift.
•При наведении курсора на Элемент Избранного отображается краткая информация о библиотечном элементе.
•Сделайте щелчок на Элементе Избранного, чтобы просмотреть/отредактировать его параметры в панелях справа.
•Доступные команды контекстного меню:
–Переопределение Элементов Избранного: Выберите эту команду для Переопределения Элемента Избранного на основе текущих параметров (отображаемых в правой части диалога Параметров Объекта).
–Переименовать Избранное
–Удалить Избранное

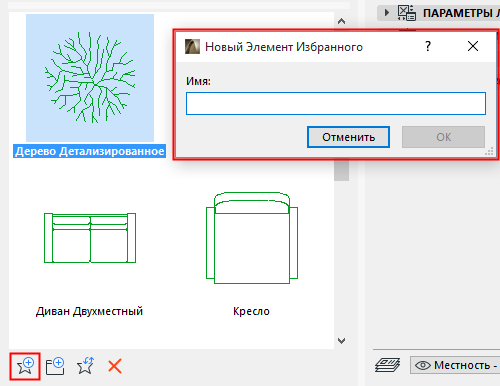

Нажмите кнопку Новый Элемент Избранного, находящуюся в нижней части диалога Параметров Библиотечного Элемента (просмотр Избранного), чтобы сохранить новый Элемент Избранного на основе текущих Параметров Библиотечного Элемента:
Дополнительные функции управления Избранными Параметрами доступны в Панели Избранного.
Панель Избранного и Редактирование одного или нескольких Элементов Избранного.
Просмотр и Применение Параметров
Сделайте щелчок на любом библиотечном элементе в области браузера, чтобы отобразить его параметры в правой части диалога.

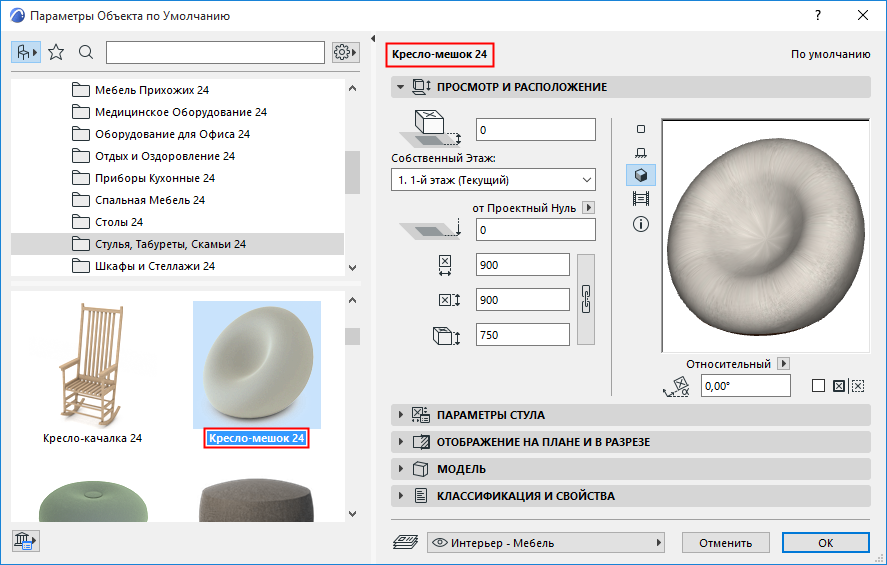

Наименование текущего библиотечного элемента отображается жирным шрифтом.
Наведите курсор на библиотечный элемент, чтобы увидеть его название и место расположения в библиотеке.

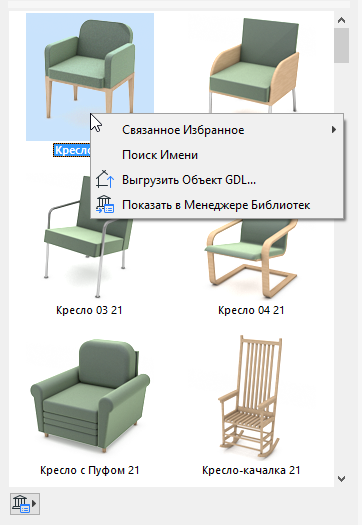

Для библиотечных элементов, располагающихся в загруженных библиотеках, доступны следующие команды контекстного меню:
–Поиск Имени
Поиск библиотечного элемента и Поиск по Избранным Параметрам.
–Команда Выгрузить Объект GDL предназначена для загрузки библиотечного элемента на портал BIM Components.
См. Выгрузка Объекта на BIM Components.
–Активация команды Показать в Менеджере Библиотек приводит к открытию Менеджера Библиотек и выбору в нем соответствующего элемента.

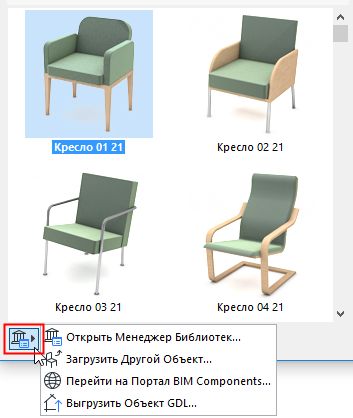

В нижнем левом углу присутствуют следующие команды:
Примечание: Некоторые из этих команд также присутствуют в выпадающем меню Информационного Табло Библиотечного Элемента.

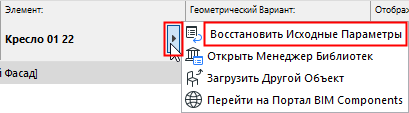

Восстановить Исходные Параметры

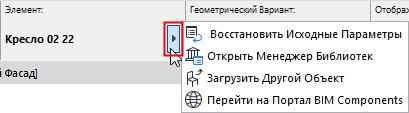

Если вы изменили параметры какого-либо Библиотечного Элемента, то вы можете применить его изначальные настройки при помощи команды Восстановления Исходных Параметров, находящейся в Информационном Табло:
