Эта панель присутствует в диалогах:
•Параметры Размерного Текста
•Параметры Отметки Уровня
Измеренное Значение (Размерный Текст)
Здесь отображается измеренное (фактическое) значение выбранного размера.

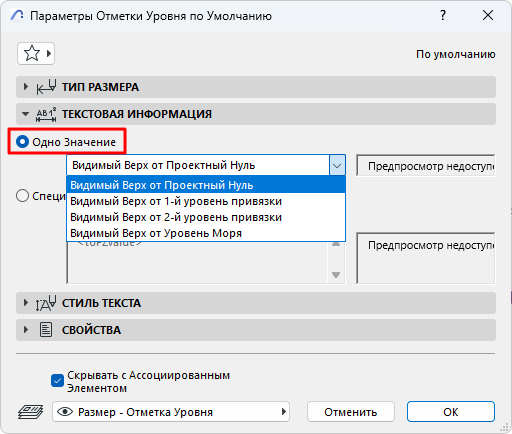

Одно Значение (Отметка Уровня)
Базовый вариант, предназначенный для отображения отметки видимого верха элемента.
Примечание: под "видимым верхом" подразумевается отображаемый в данный момент верх элемента (который зависит от действующих настроек Неполного Показа Конструкций).
Выберите уровень привязки, от которого будет измеряться отметка видимого верха элемента:
•Проектный Нуль
•Уровень Моря
•Другой уровень привязки
Для настройки уровней привязки воспользуйтесь командой меню Параметры > Рабочая Среда Проекта > Уровни Привязки
Специальная
Дополнительные варианты измеренных значений и уровней привязки. Вы также можете добавить собственный текст и верхние индексы, а также форматированный многострочный текст.
Вставить Измеренное Значение (Размерный Текст)

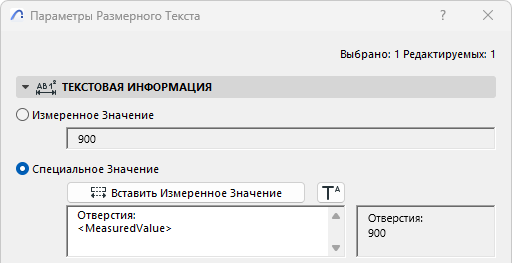

Нажмите эту кнопку, чтобы вставить измеренное значение размера в многострочное текстовое поле.
Вставить Автотекст (Отметка Уровня)

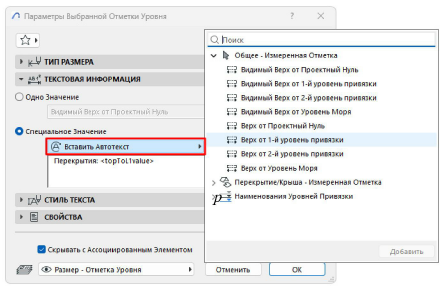

Нажмите эту кнопку, чтобы выбрать другую отметку высоты (отличную от видимого верха) и другой уровень привязки.
•При редактировании размещенной отметки уровня: доступные Автотексты зависят от типа элемента.
•Наименования уровней привязки могут отображаться при помощи Автотекстов (это текстовые строки)
•Вы можете разделить текст на несколько строк (нажмите Enter для перехода на новую строку) и/или добавить пользовательский текст.
Добавление верхнего индекса в размерный текст

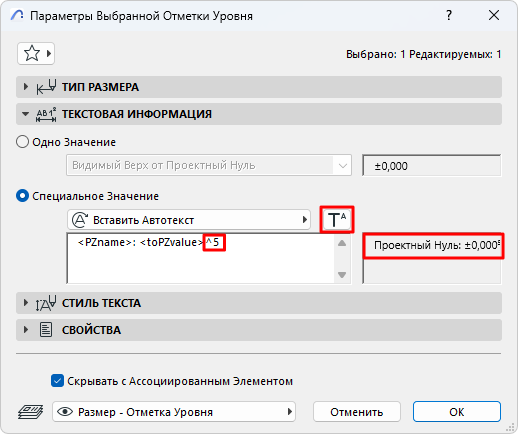

Нажмите кнопку Вставить Верхний Индекс, затем введите его текст. (Символ отображается в диалоге в знака вставки - каре.)
Чтобы продолжить текст обычным шрифтом, снова нажмите кнопку Вставки Верхнего Индекса.
Примечание: Если размер уже содержит верхний индекс из-за использования функции Дополнительной Точности, настраиваемой при помощи команды меню Параметры > Рабочая Среда Проекта > Размеры, перед вставкой собственного верхнего индекса добавьте пробел. В противном случае в размерном тексте будет отображаться символ каре.
Задайте единицы измерения (Параметры > Рабочая Среда Проекта > Размеры).
См. Размеры.
