Страница План Этажа и Разрез (Параметры Двери/Окна)

Страница План Этажа и Разрез находится в Панели Специальных Параметров Дверей и Окон (Библиотека Archicad).

На данной странице присутствуют все параметры, относящиеся к 2D-отображению различных элементов проема и определенные в скрипте пользовательского интерфейса GDL-объекта. Набор доступных параметров зависит от используемых компонентов проема и их геометрии.

Примечание: Вы можете также воспользоваться элементами управления 2D-реквизитами, находящимися в панели Представление на Плане и в Разрезе диалога Параметров Двери/Окна. В этом случае для простоты предоставляется ограниченный набор параметров. см. Замена GDL Реквизитов Объектов Дверей/Окон ниже.

Изменение настроек параметров постоянно отображается в окне Предварительного Просмотра Двери/Окна.

Линии Контуров Стен

Настройте линии Контура Стены для отображения проема. Если отключить любую линию контура, то можно настроить по отдельности линии для видимых/невидимых частей.

Использование Штриховки в Дверях/Окнах

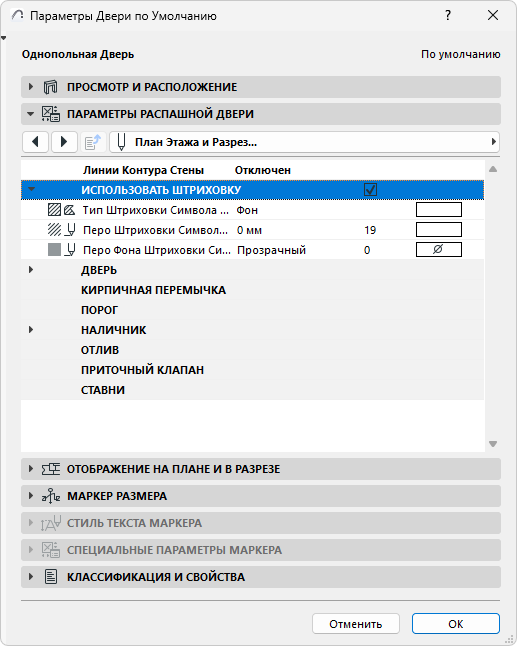

Чтобы использовать штриховки при отображении двери/окна, активируйте маркер Использовать Штриховки, позволяющий настроить все параметры штриховок. Если маркер Использовать штриховку не отмечен, то проемы показываются без штриховки их компонент.

Замена GDL Реквизитов Объектов Дверей/Окон

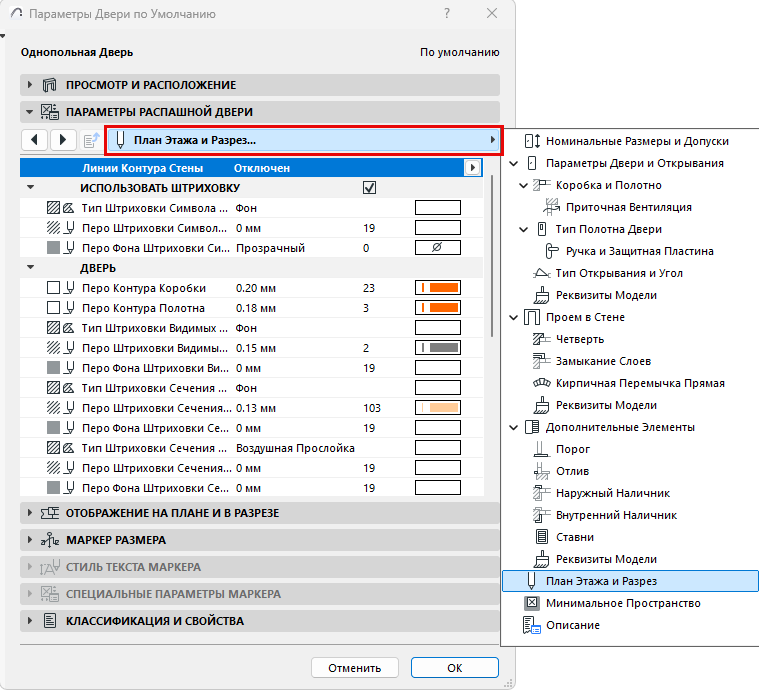

Как правило, 2D-реквизиты (тип линии, перо, штриховка) для отображения на Плане Этажа каждого компонента Двери/Окна настраиваются на вкладке План Этажа и Разрез, расположенной в панели Специальных Параметров и описанной выше.

Однако, вы можете заменить эти реквизиты, воспользовавшись упрощенными настройками панели Представления на Плане и в Разрезе в диалоге Параметров Двери/Окна.

Настройте реквизиты для линий в сечении, не в сечении и линий проекции в панели Представления на Плане и в Разрезе диалога Параметров Двери/Окна (или в Информационном Табло).

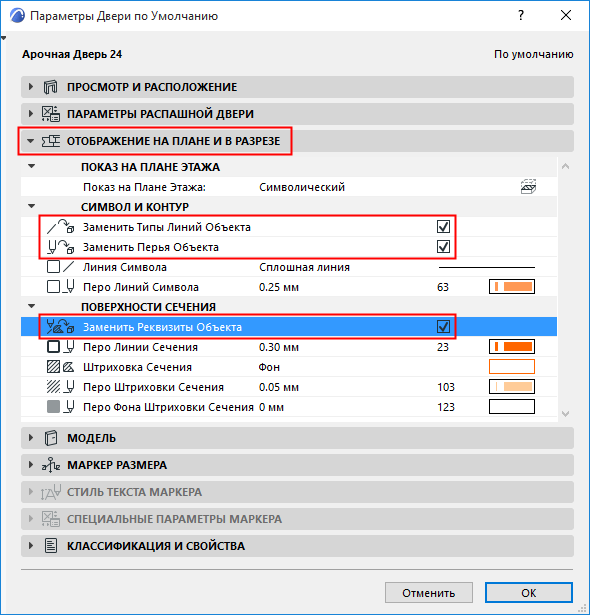

Для применения этих настроек маркеры Заменить Типы Линий/Перья/Реквизиты Объекта должны быть активированы. В противном случае дверь/окно показывается с использованием реквизитов объекта GDL.

Примечание: Для некоторых объектов GDL-параметры могут отсутствовать. Такие объекты отображаются в соответствии с настройками, сделанными в панели Представления на Плане и в Разрезе (независимо от активации маркеров Замены).
