Cuando el modelado está en marcha, es posible que desee ver los recorridos como un largo elemento único para una vista limpia del modelo. Sin embargo, a efectos de documentación, puede resultar más útil ver y extraer las longitudes reales de los segmentos del recorrido.
MEP Designer ahora permite ver y documentar recorridos por longitudes de segmento:

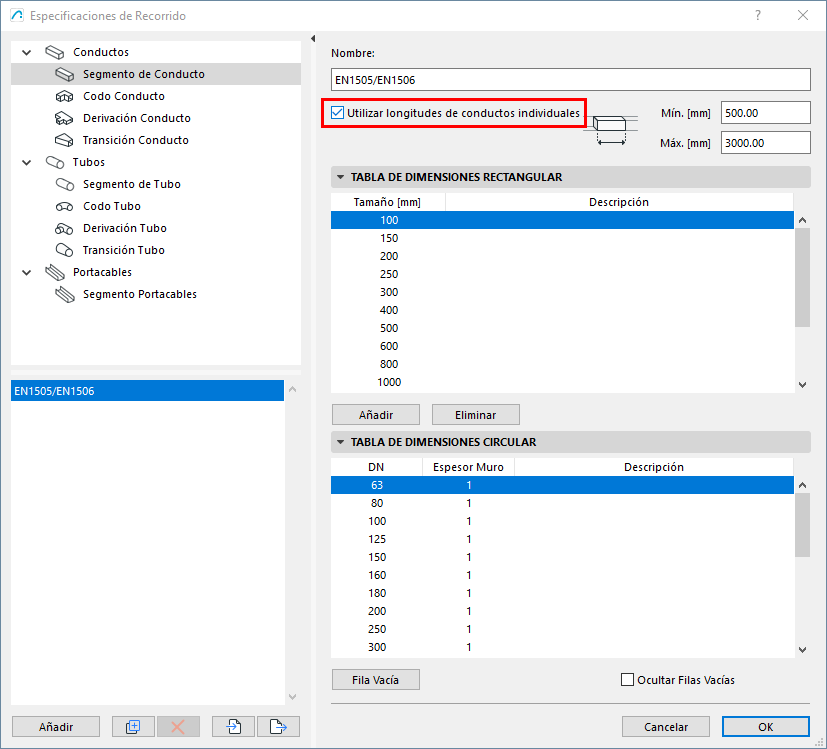

En las Especificaciones de Recorrido - para segmentos de Tuberías, Conductos o bandejas Portacables:
•Marque “Usar longitudes individuales"
•Introduzca las longitudes mínima y máxima para reflejar las especificaciones de longitud del fabricante (por ejemplo, para su tipo de conducto)

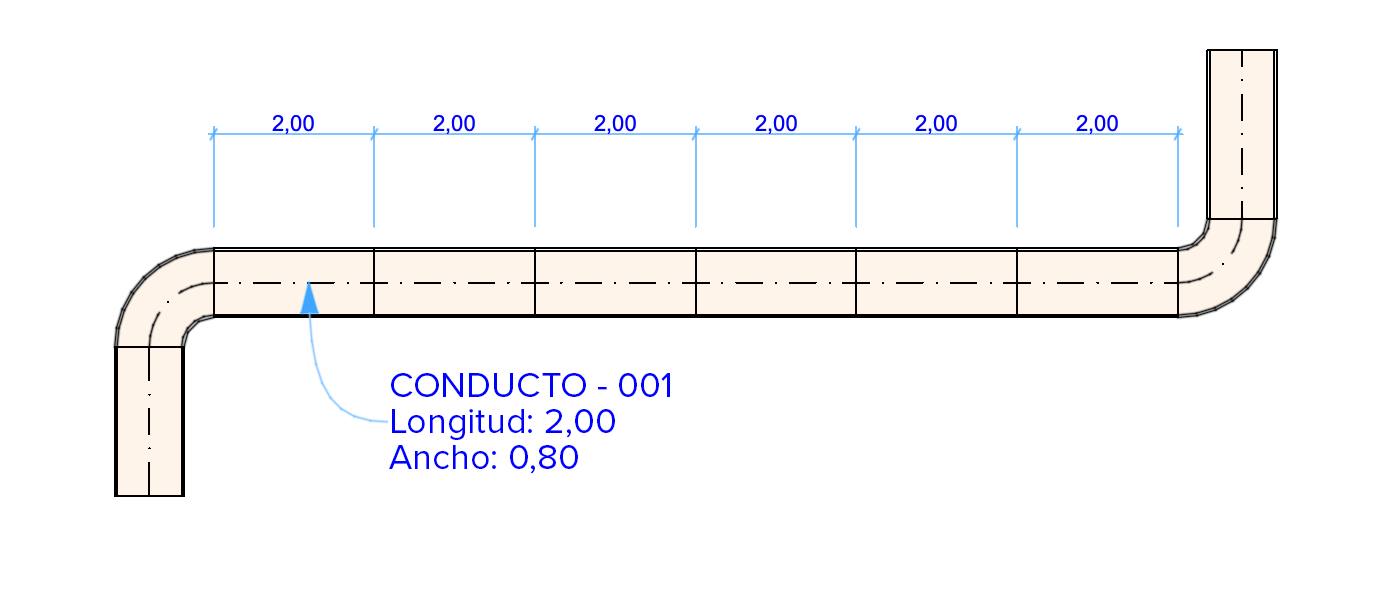

El modelo mostrará la longitud de cada segmento basándose en sus Especificaciones de Recorrido. MEP Designer optimiza automáticamente la segmentación en caso de segmentos "sobrantes".

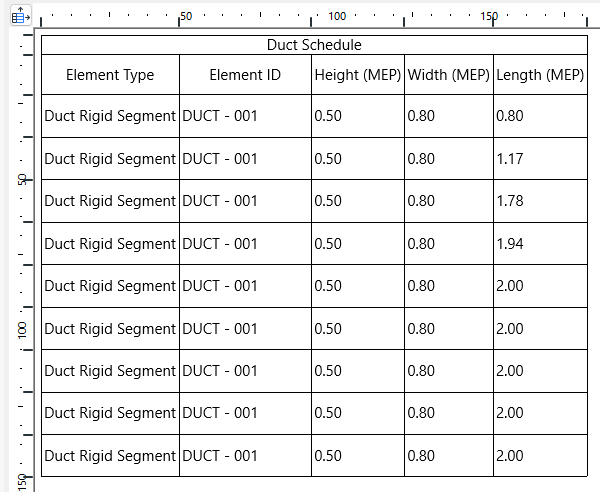

Puede listar los segmentos individualmente en un Esquema Interactivo y etiquetar cada segmento por separado.
