Sistemas Hidrónicos y cálculos en el Navegador del Sistema
El Navegador de Sistemas ampliado abarca ahora los sistemas de agua/aguas residuales y los sistemas de calefacción/refrigeración, además de los sistemas de ventilación.
En el caso de los sistemas hidrónicos, el Navegador del Sistema permite calcular y visualizar en tiempo de ejecución los datos de los sistemas hidrónicos (capacidad, caudal másico y velocidad) en forma de tabla.

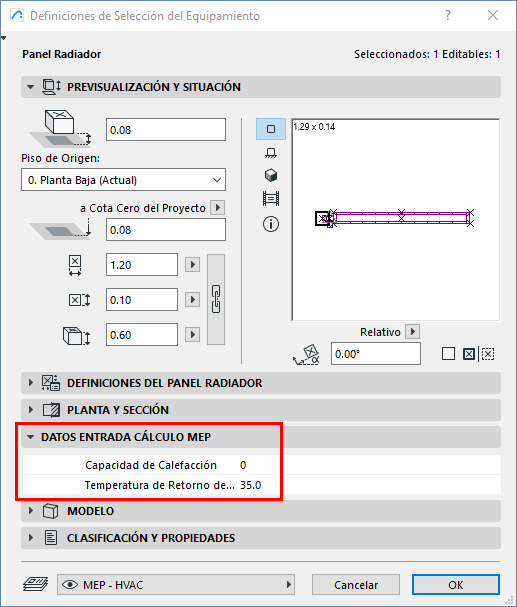

•Establezca los valores de capacidad y temperatura de retorno del equipo de calefacción (en las definiciones del elemento o en el Cuadro Info):

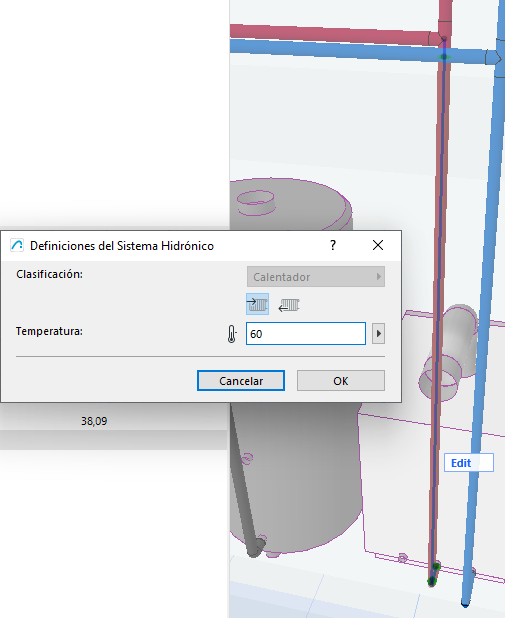

•Nivel del sistema: Defina la temperatura del Sistema Hidrónico (calefacción)
Nota: El cálculo de los sistemas de refrigeración está previsto para una actualización posterior.

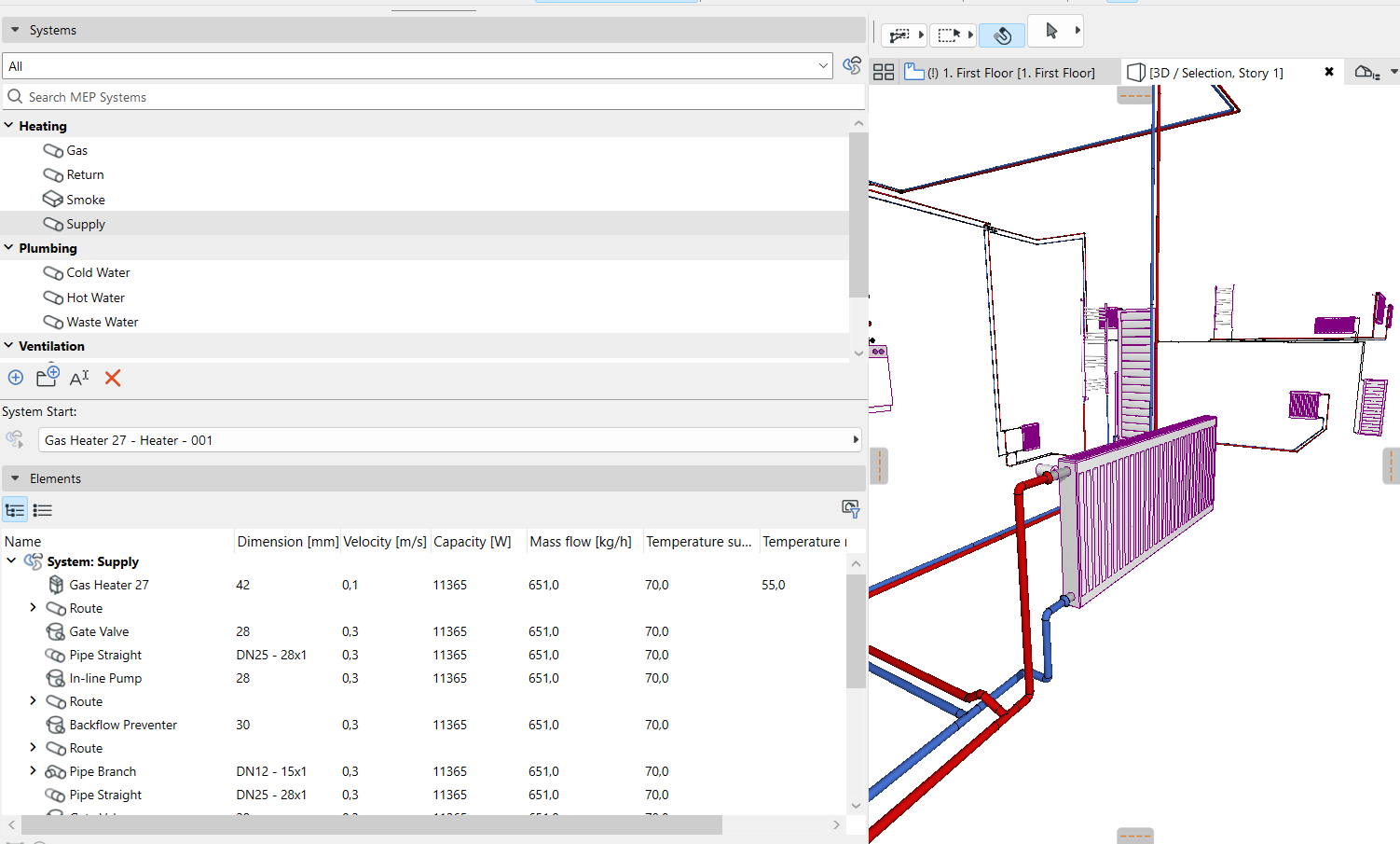

El Navegador del Sistema muestra el cálculo del tiempo de funcionamiento y los datos de los sistemas hidrónicos (capacidad, caudal másico y velocidad), basándose en las dimensiones de los elementos y en los datos de capacidad de los equipos hidrónicos.
Redimensionar los Sistemas Hidrónicos con el optimizador de tamaño de calefacción/refrigeración

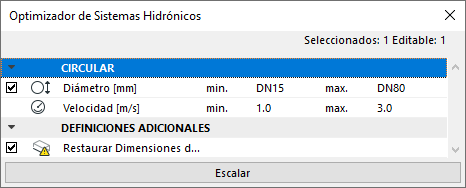

El Optimizador Hidrónico redimensiona todas las tuberías de calefacción en función de los diámetros mínimo y máximo, así como de la velocidad mínima y máxima. (La próxima actualización añadirá el redimensionado para los sistemas de refrigeración)
•Seleccione los recorridos que desee redimensionar y, a continuación, abra el Optimizador Hidrónico (barra de herramientas MEP o Ventana > Paletas)
•Defina los rangos de valores para las dimensiones y la velocidad y haga clic en Redimensionar
