Representación simbólica detallada de los elementos MEP

Consiga una documentación más clara y precisa y un mejor cumplimiento de las normativas: Utilice las Opciones de Vista del Modelo para establecer una representación simbólica detallada de los elementos del recorrido MEP.

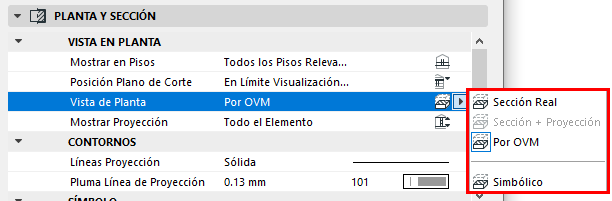

Para que las Opciones de Vista del Modelo surtan efecto en cualquier recorrido, asegúrese de que su opción de visualización de Planta (en Definiciones del Recorrido) sigue siendo "Por OVM".

También puede sobrescribir esta configuración, eligiendo Sección Real o Simbólico para cualquier recorrido individual.

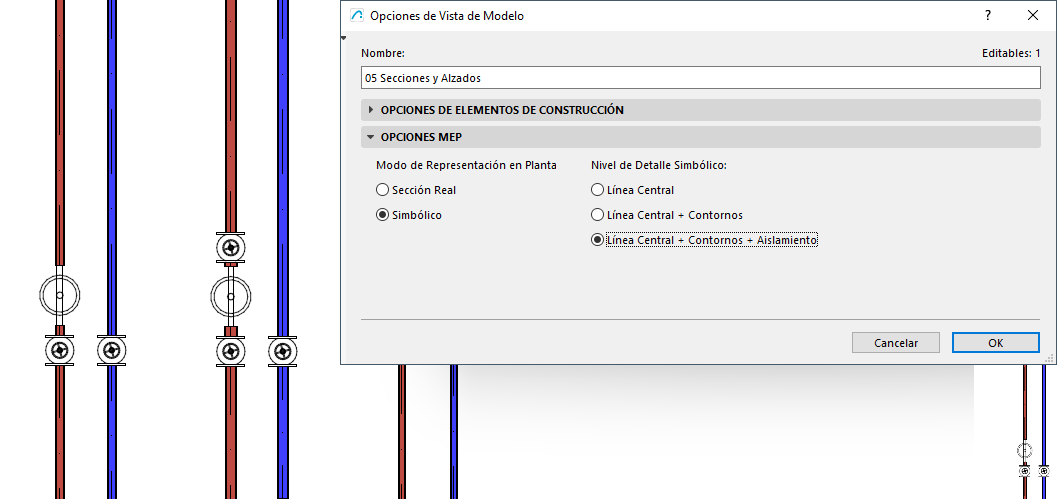

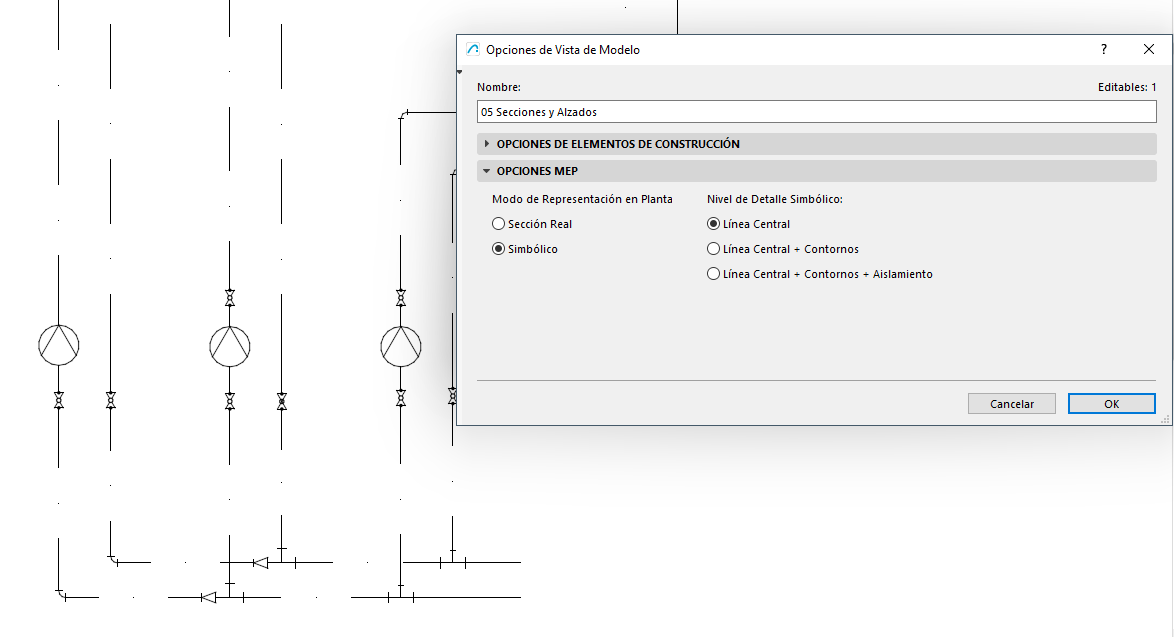

Nota: Asegúrese de definir "Simbólico" las Opciones de Vista Modelo (Documento > Vista de Modelo > Opciones de Vista de Modelo > Opciones MEP)

Crear Símbolo MEP Personalizado

Dispone de símbolos incluidos, pero también puede personalizar los símbolos para mostrar Terminales de Tuberías, Accesorios de Tuberías y Equipos.

Dibuje su propio símbolo utilizando herramientas 2D (líneas, tramas, etc.) y guárdelo como Símbolo MEP. Sustituya el Símbolo de Planta incluido por el nuevo personalizado en el diálogo de definiciones de la herramienta. (Disponible para elementos MEP compatibles)

MEPSymbol2D.png   SaveAsMEPSymbol.png

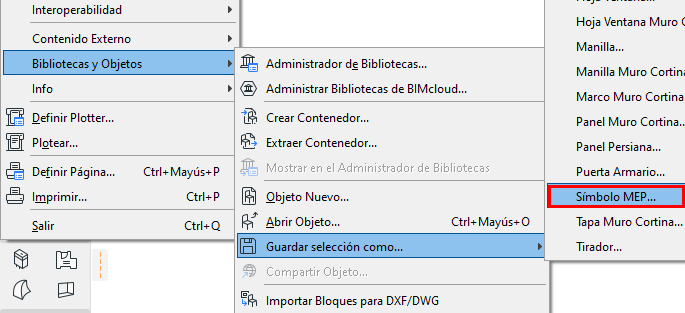

Dibujar y guardar Símbolo 2D MEP

UseCustomSymbol1.png  MEPSymbolDone.png

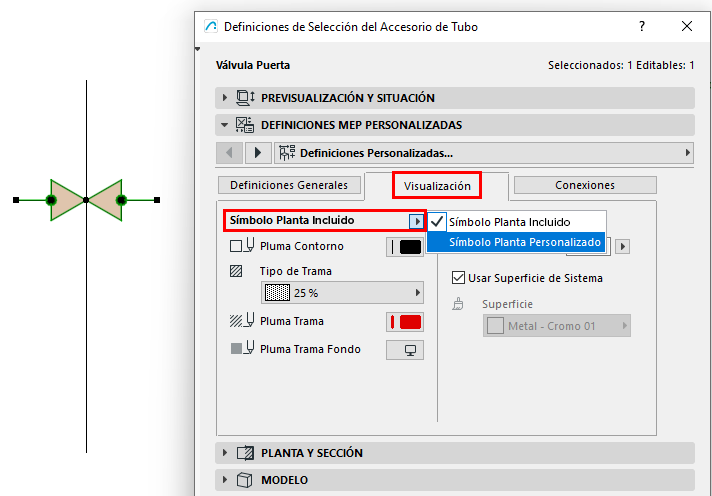

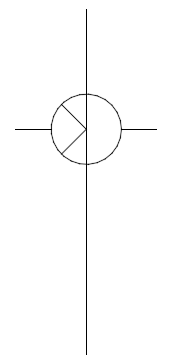

Sustituir el símbolo incluido por un símbolo personalizado
