Todas las mediciones de coordenadas se realizan en referencia a un origen. La ubicación del origen es siempre interpretada como (0, 0).
Visibilidad del Origen

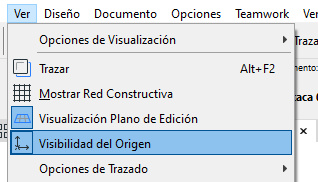

Utilice Ver > Visibilidad del Origen para activar y desactivar los orígenes 2D y 3D en el punto de vista actual.
Aunque la visualización del origen esté desactivada, el origen de edición aparecerá temporalmente durante la entrada y edición multipunto.

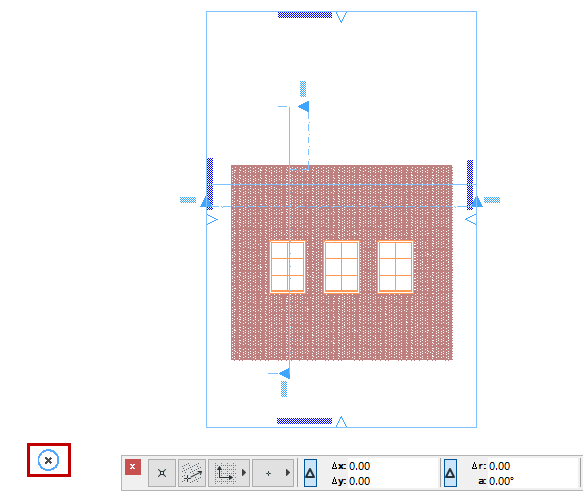

El Origen de Proyecto es una localización constante que permanece invariable a lo largo de todo el proyecto. El Origen de Proyecto del sistema de coordenadas, marcado con una X, está cerca de la esquina inferior izquierda de la ventana Planta cuando se usa la vista por defecto de la plantilla por defecto. (La Paleta Coordenadas muestra las coordenadas como (0, 0).
En la Planta y en otras vistas 2D, el origen está marcado con una X en negrita.

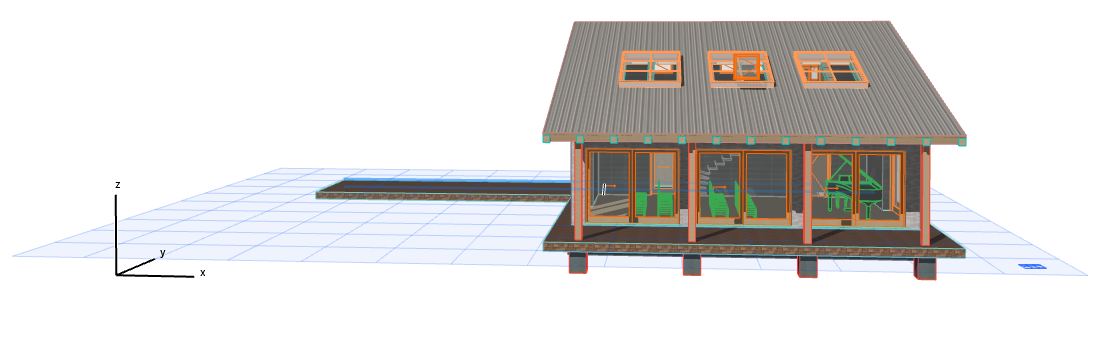

En las Vistas 3D, los orígenes y sus ejes X, Y y Z se muestran con líneas negras en negrita.

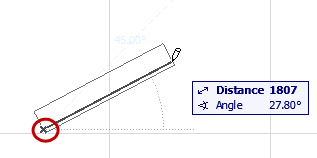

El Origen de Edición aparece automáticamente cuando hace clic para iniciar la entrada de datos. Es un origen temporal que aparece como una X durante las operaciones de dibujo y edición solamente.
En el Informador, las coordenadas son calculadas desde el Origen de Edición por defecto: son Coordenadas Relativas.
Nota: Utilice la Paleta de Coordenadas para activar o desactivar la preferencia Coordenadas Relativas .
Origen de Usuario

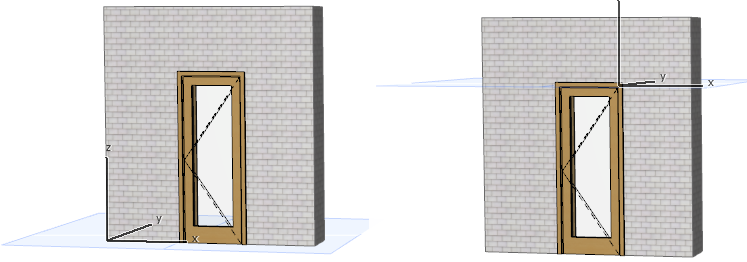

Por defecto, el Origen de Usuario está ubicado en el Origen del Proyecto. Sin embargo, el Origen de Usuario puede moverse a cualquier punto de un elemento, permitiéndole colocar el cero donde quiera.
Hay tres modos de recolocar el Origen de Usuario:
•En cualquier nodo de un elemento: con las teclas Alt + Mayús pulsadas (Mac: Opt + Mayús).
•En cualquier ubicación de la ventana del modelo: Haga clic en el botón Definir el Origen de Usuario de la paleta de Coordenadas, o la Barra de Ayudas al Dibujo, luego clic en cualquier punto en la ventana. El Origen se sitúa allí instantáneamente.
Ver también Plano de edición en la Ventana 3D.
•Usar un punto Caliente de Referencia como Origen de Usuario:
Cuando se vincula a una Guía durante la entrada de datos, el Origen de Usuario se reubica automáticamente al punto caliente de Referencia más cercano. Aparece una X temporal de color azul, indicando el Origen de Usuario para la entrada de datos actual.
Nota: Si ha reubicado el Origen de Usuario manualmente, la Referencia no se usa como Origen de Usuario.
Devolver el Origen de Usuario a su Posición por Defecto
Para que el Origen de Usuario vuelva al Origen del Proyecto, haga doble clic en el botón Origen de Usuario desde la Paleta de Coordenadas o la Barra de Ayudas al Dibujo.
