Restricción de Puntos de Coacción

Puede visualizar los Puntos de Coacción usando un vector temporal mientras dibuja elementos. El método puede ser activado con el icono de activar Puntos de Coacción, entre los iconos de construcción relativa en la Paleta de Control, o desde la barra de herramientas de Ayudas al Dibujo.

Ver Paleta de Control.

En el siguiente ejemplo, dibujaremos un Muro que comience en la cuarta parte del hueco situado entre los puntos finales de otros dos Muros.

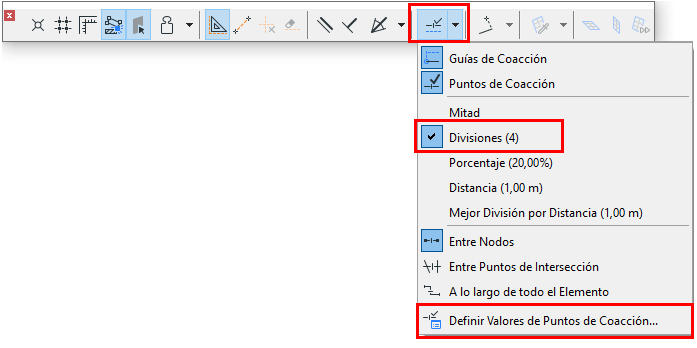

1.En definiciones de Puntos de Coacción, elija "Divisiones".

2.En Definir Valores de Puntos de Coacción, introduzca 4 como número de Divisiones.

3.Asegúrese de tener inactiva la opción Vincular a Red. (Ver > Vincular a Red desactivado.)

4.Active la herramienta Muro.

5.Elija el icono de Punto de Coacción en la Barra de Control, y haga clic sobre él para activarlo.

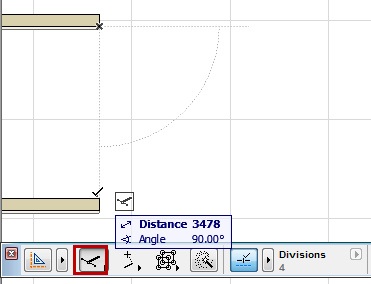

6.Dibuje un vector de referencia desde un punto final de Muro a otro.

7.Los Puntos de Coacción están ahora disponibles a lo largo del vector, en cada una de las cuatro divisiones.

Haga clic en la ubicación deseada para iniciar el dibujo del nuevo Muro.
