Estructura Compleja girada: Complejo de Cubierta Triangular Arqueada

1.En la Planta, active la herramienta Estructura Compleja y elija el método de geometría girado con el método de input sencillo.

2.Cree una Estructura Compleja girada con un ángulo de giro de 45 grados.

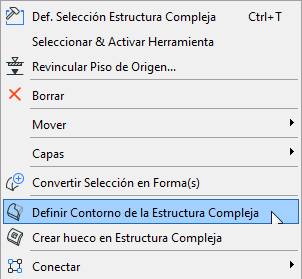

3.Con la Estructura Compleja seleccionada, elija Definir Contorno de la Estructura Compleja en el menú contextual.

4.Defina un contorno cuadrado con el que cortar el borde de la Estructura Compleja, como se muestra. Vea el resultado en 3D.

5.De nuevo en la Planta, realice una copia simétrica de esta Estructura Compleja.

6.Mueva la segunda Estructura Compleja de forma que quede a lo largo de la primera.

7.Mueva la segunda Estructura Compleja ligeramente hacia arriba en el eje Y, de forma que se solape ligeramente sobre la primera Estructura Compleja (esto permitirá que sea más sencillo recortar elementos unos con otros). Vista en 3D.

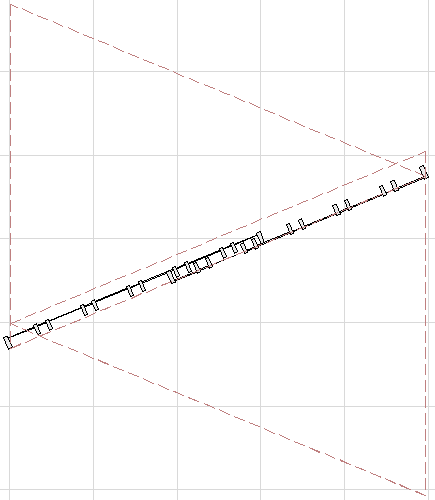

8.Vuelva a la Ventana 2D. Cree dos muros Cortina, cada uno mirando a una dirección opuesta, entre las dos Estructuras Complejas como en la imagen.

9. Vista en 3D.

10.Edite la posición de los Muros Cortina en el lugar correcto; eleve el Muro Cortina, y a continuación alargue su esquina superior hasta la altura correcta.

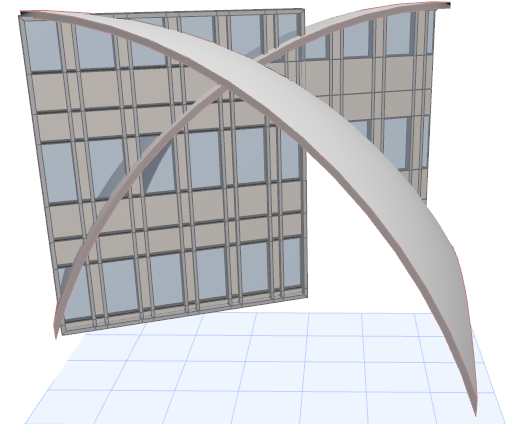

11.Ahora seleccione cada Muro Cortina por turnos y recórtelo a cada una de las Estructuras Complejas para lograr la geometría deseada, siguiendo estos pasos.

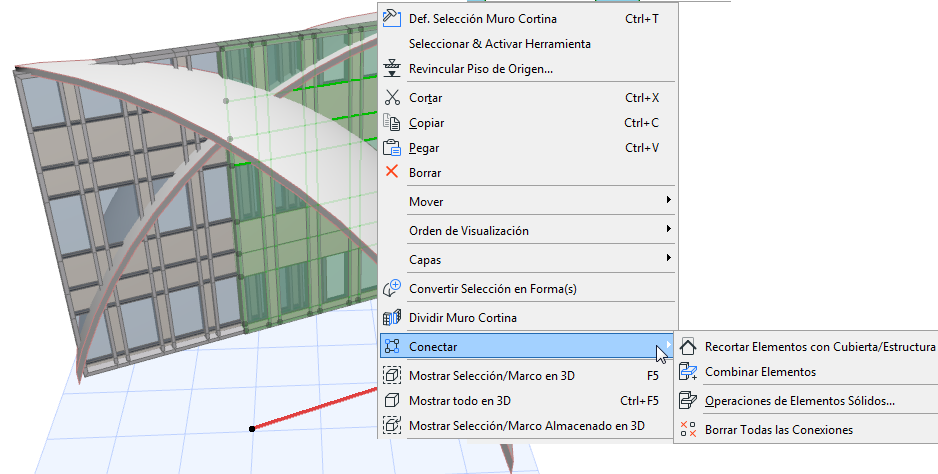

•Seleccione uno de los Muros Cortina y utilice el comando Conectar > Recortar Elementos con Cubierta/Estructura Compleja (también disponible desde la barra de herramientas Estándar).

•Recorte el Muro Cortina seleccionado a cada una de las Estructuras Complejas.

•Ahora seleccione el otro Muro Cortina y recórtelo a cada una de las dos Estructuras Complejas.

•Multiplique la estructura resultante según sea necesario.
