Opciones para la Edición de Estructuras Complejas Regladas

La Estructura Compleja reglada tiene dos perfiles. Un extremo del primer perfil se distingue por un punto caliente más grande; éste representa la altura base de la Estructura Compleja.

Aquí se presentan algunas posibilidades para cada perfil:

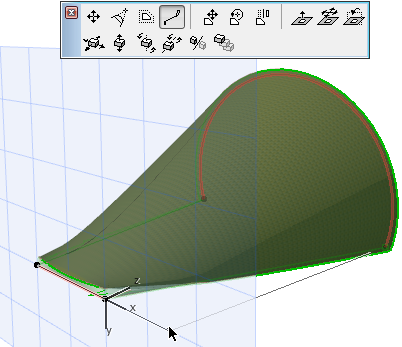

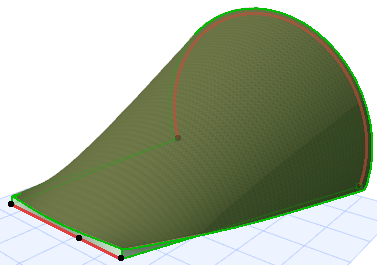

•Continuar Perfil

Por ejemplo: extienda el perfil de línea recta para que ese extremo de la Estructura Compleja sea más ancho.

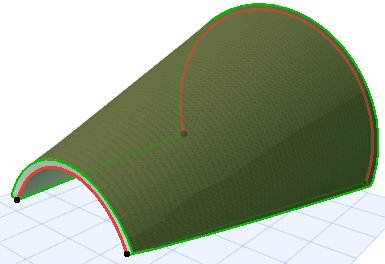

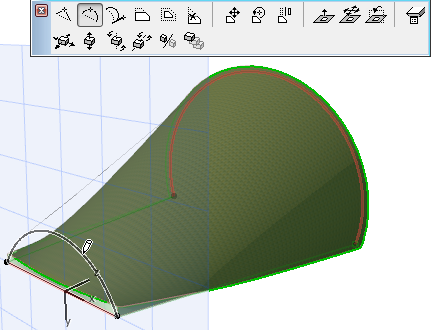

•Borde curvo

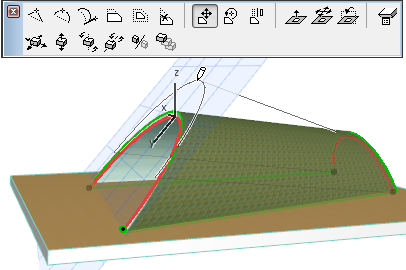

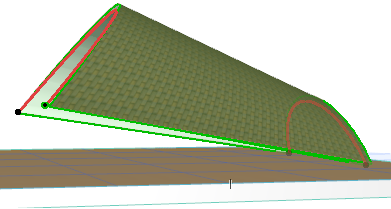

•Arrastrar Perfil

Utilice este comando para arrastrar el perfil dentro de su propio plano, en dirección horizontal y/o vertical, hasta una ubicación nueva.





•Girar Perfil

Utilice estos comandos para girar el perfil seleccionado en el espacio.

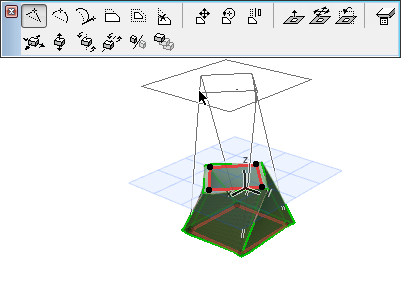

•Elevar plano Perfil

Aquí mueve todo el plano del perfil en dirección vertical.

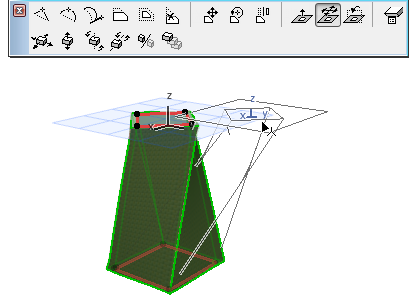

•Arrastrar Perfil Horizontalmente

Aquí agarra el plano de perfil y lo arrastra en horizontal.

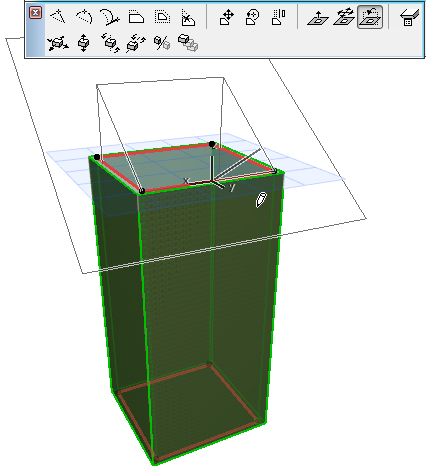

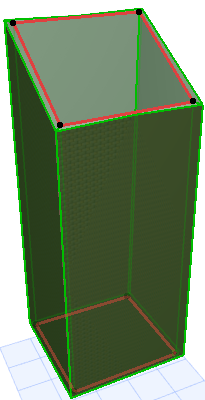

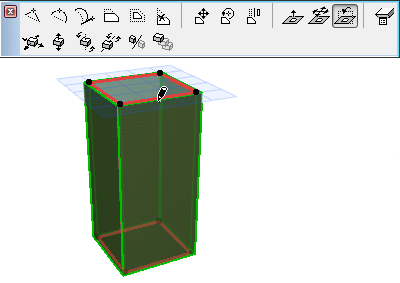

•Girar Plano Perfil




Haga clic para introducir el punto de giro. A continuación, mueva el cursor para definir la dirección de giro, y haga clic para completarlo.
