Visualización de Zonas en Sección

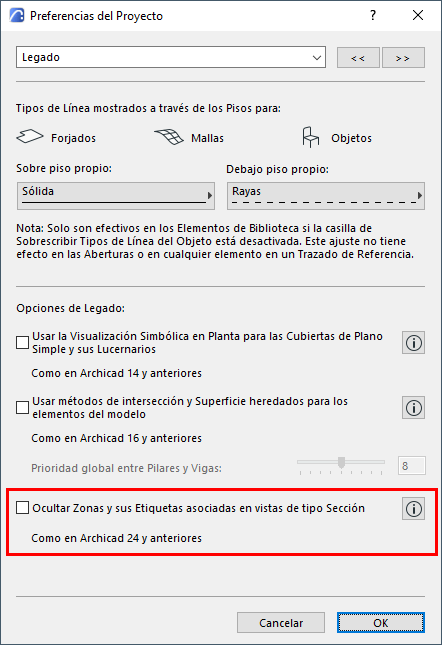

Debido a la actualización en la lógica de visualización de Zonas: Asegúrese de que la casilla correspondiente en Opciones > Preferencias del Proyecto > Legado está desactivada:

Cuando se abren proyectos iniciados con Archicad 25 o anteriores, esta casilla se activa de forma predeterminada.

Visualización Por defecto de las Zonas

Sección - cortado por defecto (color de Categoría)

Alzado - no cortado por defecto (Superficie)

Definir Transparencia de Zonas Cortadas en Sección

Si tiene una Zona de corte en una sección, puede hacerla completamente transparente configurando su parámetro de transmitancia de superficie a un valor de al menos 50.

Si el parámetro de transmitancia es de 49 o menos, la Zona es opaca.

En una Zona transparente, se mostrarán los contornos de los objetos, pero sus colores no se ven afectados.

Zona Opaca (transmitancia por debajo de 50)

Zona Transparente (transmitancia mayor de 50)

Definir Transparencia de Zonas no Cortadas

Si tiene una Zona no cortada (por ejemplo, en una vista de Alzado o 3D), puede ajustar su transparencia utilizando el parámetro de transmitancia de superficie.

Cualquier valor sobre 0 hace que la Zona sea transparente, pero el nivel de transparencia varía según el valor de transmitancia (un valor de transmitancia más alto hace que la zona sea cada vez más transparente).

Zonas No Cortadas - Valor de Transmitancia de Superficie alto

Zonas No Cortadas - Valor de Transmitancia de Superficie bajo

Definir Transmitancia de Superficie para una Zona

1.Seleccione la Zona y abra sus Definiciones

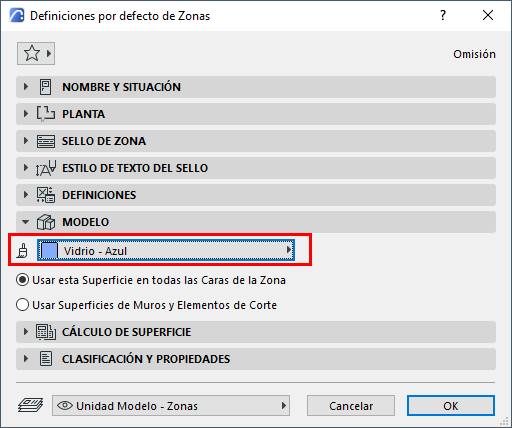

2.En el panel Modelo, compruebe el nombre de la Superficie.

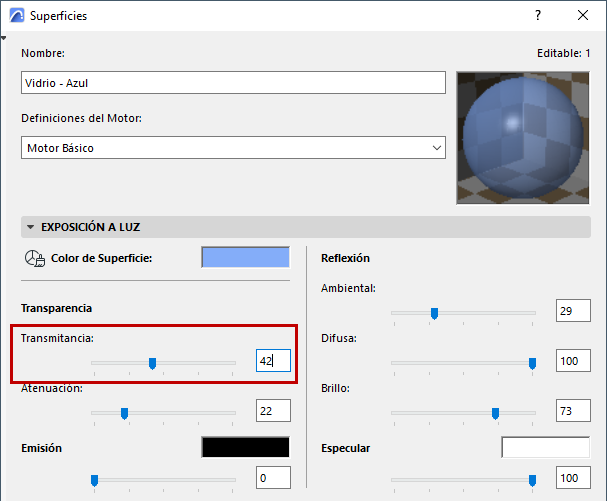

3.Vaya a Opciones > Atributos de Elemento > Superficies para ajustar el nivel de Transmitancia:
