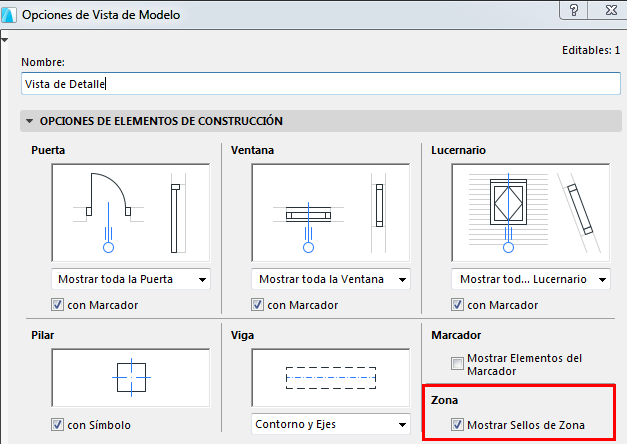

Para visualizar Sellos de Zona en el proyecto, active Mostrar Sello de Zona en Documento > Vista de Modelo > Opciones de Vista de Modelo (panel de Opciones de Elementos Constructivos.
Nota: Los Sellos de Zona están desactivados por defecto; en su lugar, las Zonas se colocan con Etiquetas de Zona.
Los sellos de Zona son Objetos GDL paramétricos e inteligentes cuyo aspecto, contenido y comportamiento puede adaptarse a la práctica arquitectónica local. Residen en la biblioteca del proyecto.
El objeto sello de zona asignado a su zona depende de la Categoría de Zona que haya elegido.
Ver Categorías de Zona.
El sello de zona contiene información textual sobre la zona, incluyendo su nombre, número, área, y otros parámetros opcionales; el contenido exacto de su Sello de Zona depende de los parámetros que haya definido en el del cuadro de diálogo Definiciones de Zona.
Ver Definiciones de Herramienta Zona.

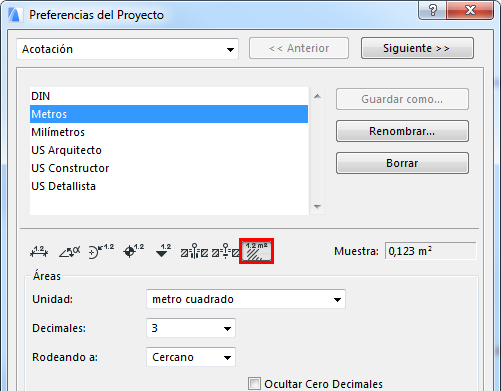

Nota: Para ajustar las unidades para la visualización de Superficie de Zona en este Sello de Zona, utilice Opciones > Preferencias del Proyecto > Cotas, y seleccione las unidades de Cálculo de Superficie.
Moviendo los Sellos de Zona
Los Sellos de Zona pueden ser movidos independientemente de la Zona:
1.Haga clic en el nodo del Sello de Zona.
2.Desde la Paleta Flotante:

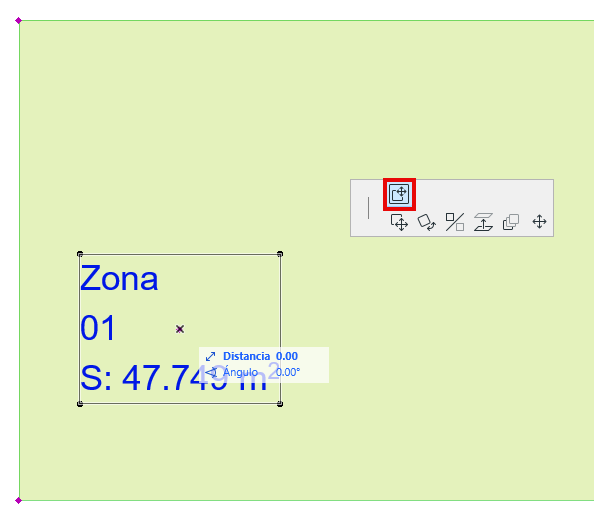

–Seleccione Mover Subelemento para mover el Sello de Zona en cada escala

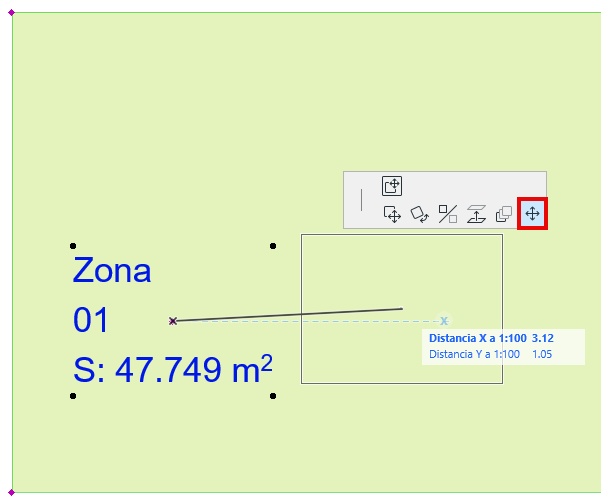

–Seleccione Mover Nodo para moverlo respecto a la escala actual
Nota: Esto sólo funciona si el objeto Sello de Zona admite el método de escala actual, y sólo en las escalas 1:50/1:100/1:200.
3.Arrastre el Sello de Zona.
Punto de Referencia de la Zona (solo para el Sello de Zona)
Si sitúa un Sello de Zona con uno de los métodos de reconocimiento automático, aparecerá una cruz dentro de la Zona en la localización en la que primero hizo clic para definir el área de la misma. Esta cruz indica el punto de referencia de la Zona.
Este punto se utiliza como el punto de inicio del reconocimiento del límite para acciones de actualización subsiguientes.
