Objeto Rampa

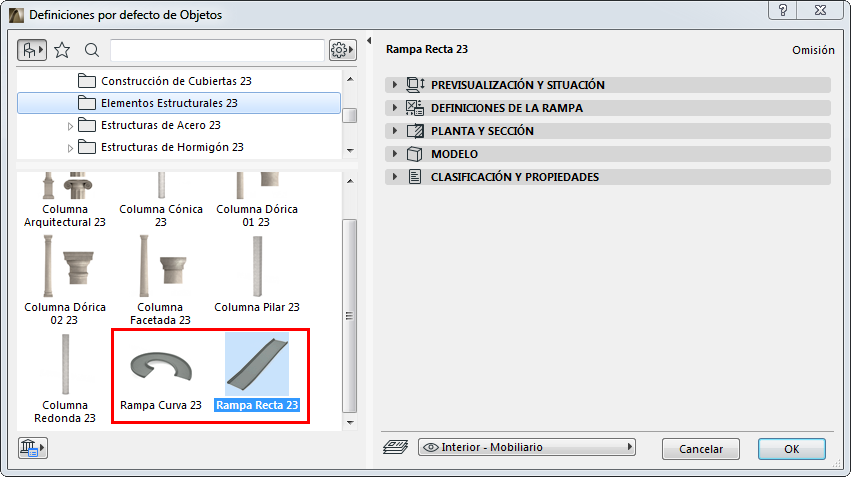

Utilice objetos Rampa paramétricos (rectos y curvos) para crear Rampas estándar visualizadas en el formato que necesite.

Puede definir segmentos de Transición diferentes para la parte superior e inferior de la Rampa.

Ver el vídeo

Rampa Recta

Pendiente

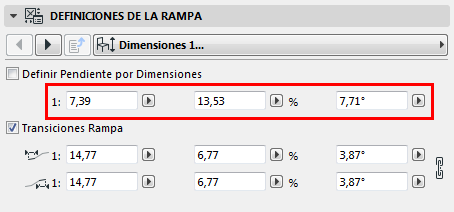

Use el panel de Definiciones de la Rampa (página de Dimensiones) para definir la pendiente de la Rampa.

•Defina la pendiente usando Gradiente, Porcentaje, o Grados

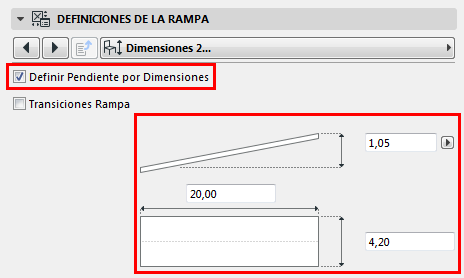

•Alternativamente, active Definir Pendiente por Dimensiones: inserte los valores de Altura y Dimensiones en los campos correspondientes para calcular la pendiente automáticamente.

Texto

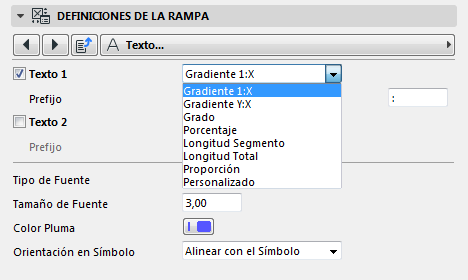

Use la página de Texto en las Definiciones de la Rampa para visualizar opcionalmente una o dos líneas de texto en la Rampa 2D, en el formato que elija. Para una pendiente que se muestra, por ejemplo. como 1: X, puede usar cualquier carácter o texto como separador.

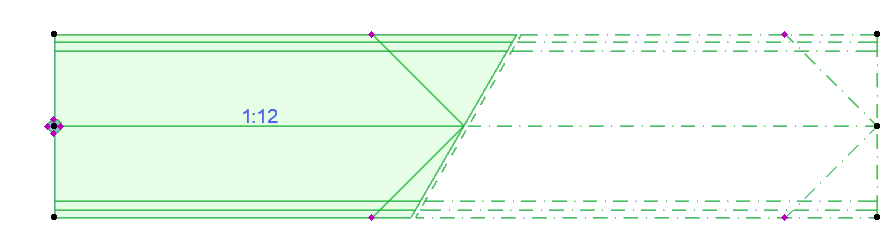

Pendiente mostrada como Gradiente

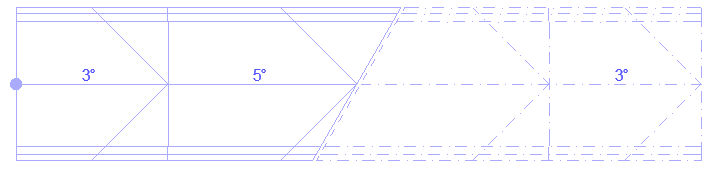

Pendiente mostrada en Grados

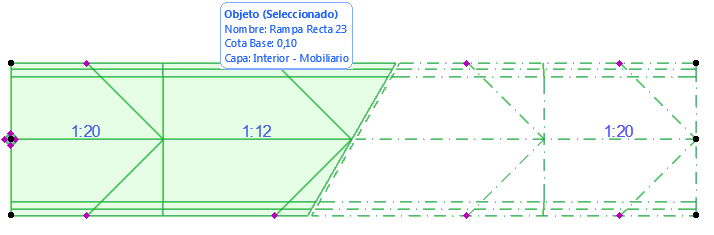

Transiciones

En el panel de Definiciones de la Rampa (páginas de Dimensiones 1 y 2):

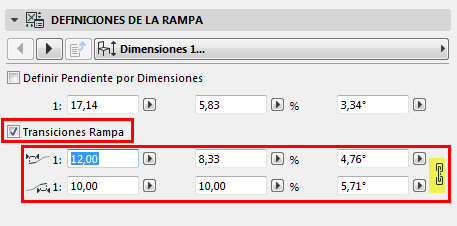

•Active Transiciones de Rampa para crear y definir segmentos transicionales en la parte superior e inferior de la Rampa.

•Para cada segmento, defina su pendiente (directamente o con Dimensiones). (Haga clic en el icono de cadena para usar valores iguales para la transición de la parte superior e inferior.)

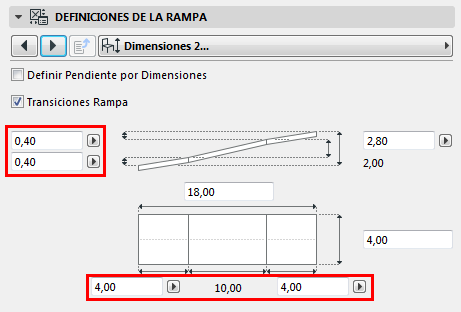

•Los campos de dimensiones adicionales están disponibles en la página de Dimensiones 2: inserte o calcule los valores de longitud y altura para cada segmento de transición.

Nota: Las Rampas Rectas pueden ser alargadas gráficamente, usando los comandos de Mover Nodo o Alargar de la paleta flotante. Cuando alarga, se modifica el segmento central (no las transiciones).

Rampa Curva

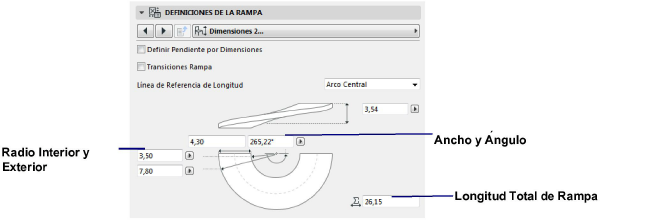

Para el objeto de Rampa Curva, están disponibles valores adicionales.

•Ajuste del ancho de la Rampa y de los dos valores de radio (interior y exterior)

•La longitud total de la Rampa.

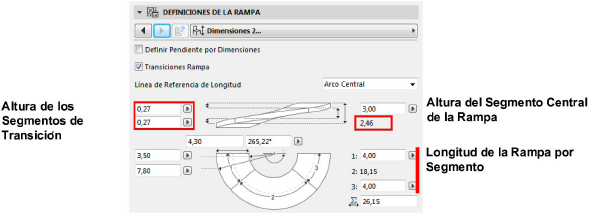

•Active Transiciones de Rampa para crear y definir segmentos transicionales en la parte superior e inferior de la Rampa.
