Los atributos de Perfil están disponibles para Muros, Pilares, Vigas, componentes de barandillas y Objetos de Biblioteca.
Nota: Los Perfiles para Elementos de Biblioteca sólo están disponibles para elementos GDL que incluyan una opción de selección de perfil - como los componentes de Muro Cortina y de Escalera.
Aplicar un perfil a un elemento en las definiciones del elemento o desde el Gestor de Perfiles.

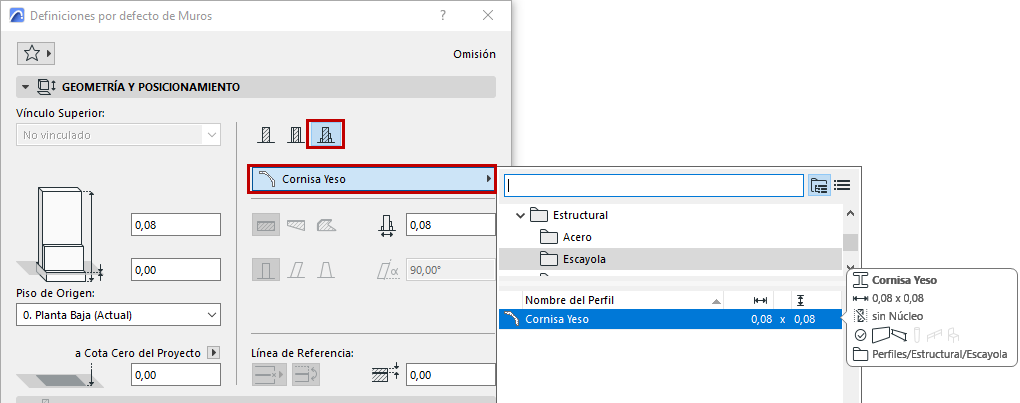

Desde las definiciones de los elementos (muro, viga, pilar):
1.Abra las definiciones del elemento .
2.En el Panel de Geometría y Posicionamiento, haga clic en el icono "Perfil complejo".
3.Utilice el desplegable para seleccionar un perfil.
Nota: Esta ventana emergente enumera los perfiles cuya configuración "usar con" incluye su tipo de elemento: véase "Usar Con" - definir la disponibilidad del perfil

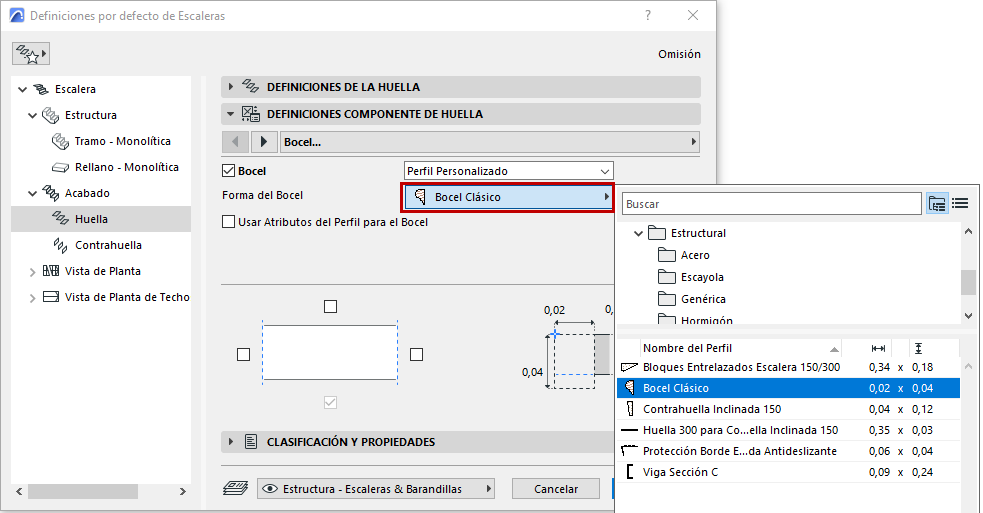

Desde las definiciones de los componentes (Barandilla, Escalera, Muro Cortina):
Por ejemplo: elija una estructura de perfil para los componentes de la Barandilla, el marco del Muro Cortina, o la huella de la Escalera.
1.Abra las definiciones del elemento .
2.Utilice el desplegable del componente para seleccionar un perfil.

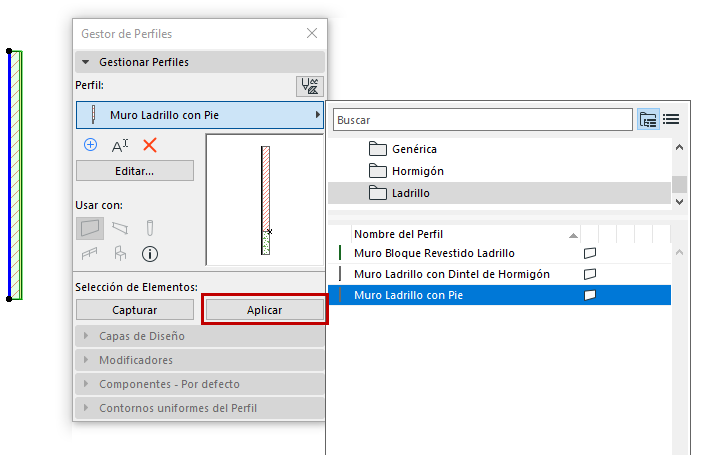

Desde Gestor de Perfiles
1.Seleccione uno o más elementos en la ventana del modelo.
2.En el Gestor de Perfiles, seleccione desde el desplegable de Elegir Perfil.
3.Haga clic en Aplicar.
