Recorte automático: Ejemplo 2

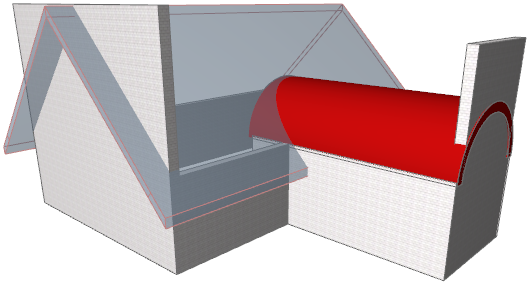

Suponga que tiene las siguientes Estructuras Complejas y Muros:


1.Seleccione todos los elementos mostrados (Cubierta, Estructura Compleja, Muros).

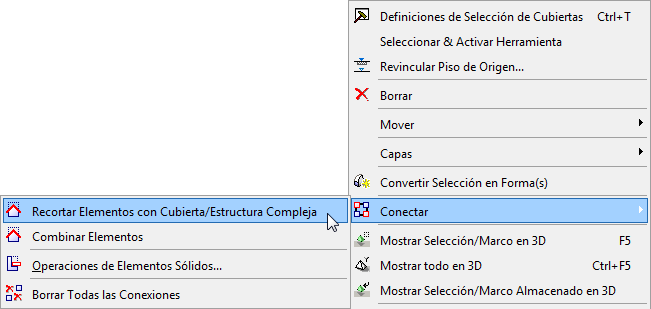

2.Desde el menú contextual, vaya a Conectar y elija Recortar Elementos con Cubierta/Estructura Compleja (también disponible desde la barra de herramientas Estándar)

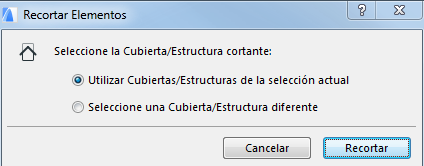

3.En el cuadro de diálogo que aparece, haga clic en Recortar.

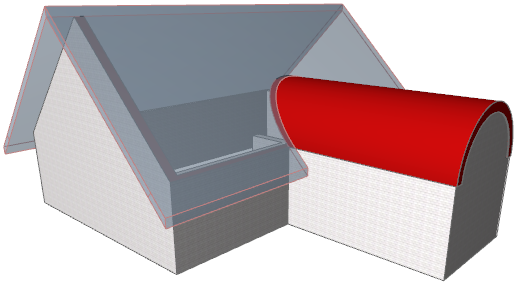

4.Vea el resultado en 3D:


Para ver otro ejemplo de recorte automático, véase Cubierta Transversal a 2 Aguas.
