Definiciones de Visualización Parcial de Estructuras en Ventanas Basadas en Marcador de Origen

A menudo, trabajará en una vista modelo (Sección, Alzado, Interior, Detalle u Hoja de Trabajo) en la que los elementos tienen su origen en una ventana modelo diferente.

Sin embargo, si el punto de vista de origen es una Reconstrucción Manual o una vista/punto de vista tipo Dibujo, tendría problemas si tratase de cambiar las Definiciones de Visualización Parcial de Estructuras de la vista derivada, dado que es posible que el punto de vista de origen no esté actualizado. Por lo tanto, no puede cambiar las definiciones de Visualización Parcial de la Estructura para las vistas derivadas de los orígenes de tipo Reconstrucción Manual o Dibujo.

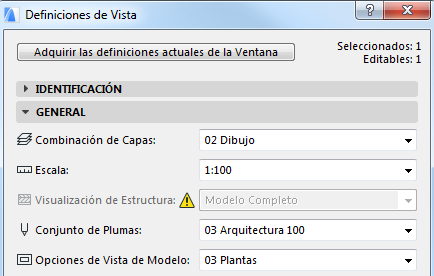

Las siguientes definiciones de vista pertenecen a una vista cuyo origen es un modelo de Reconstrucción Manual; no es posible cambiar las definiciones de Visualización Parcial de Estructuras.

La solución: vuelva a la vista origen (o haga una copia de ella) y cambie su tipo de actualización a Actualización Automática.

En el caso contrario: Imagínese que tiene un punto de vista de Actualización Automática como varias vistas derivadas de él. A continuación cambia el punto de vista a “Actualización Manual” o a “Tipo Dibujo”. Esto es posible, pero tenga en cuenta que las vistas derivadas de este origen - incluso si ya ha creado estas vistas - cuando se reconstruyan, cambiarán sus definiciones de Visualización Parcial para ajustarse a las del punto de vista de origen.

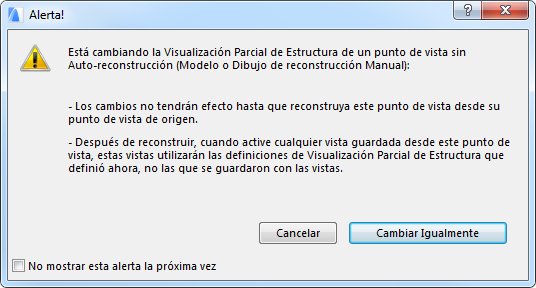

Si cambia las definiciones de Visualización Parcial de Estructura de un punto de vista de origen que sea de tipo Reconstrucción Manual (aunque sus vistas derivadas estén basadas en un origen de Reconstrucción Automática), un aviso le advertirá de que las Definiciones de Visualización Parcial de Estructura y de Sobrescritura Gráfica de sus vistas derivadas pueden cambiar:

Puede continuar y seguir adelante con la Reconstrucción, o bien puede cancelar el proceso. Una vez más, la solución es volver a la vista origen (o hacer una copia de ella con las definiciones de Visualización Parcial/Sobrescritura Gráfica que necesite) y cambiar el tipo de actualización a Actualización Automática.
