Aberturas por Fase de Rehabilitación: Ejemplos de Sobrescritura

Ejemplos de la visualización predeterminada de muros con ventanas mostrados con Sobrescritura:

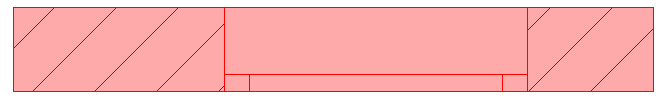

NUEVO muro en rojo (-> la ventana también es roja para NUEVO, sin demolición)

Muro A SER DEMOLIDO en amarillo (-> la ventana también es amarilla para A SER DEMOLIDO)

Ventana MOVIDA de derecha a izquierda

Para informar sobre un elemento modificado con la función Rehabilitación, como puede ser una ventana que se ha movido, debe modelar la ventana dos veces: en su ubicación original y en su nueva ubicación.

Seleccione la ventana original y ajuste su Fase de Rehabilitación a A ser demolido. Observe que el marco de la ventana es amarillo (será demolida), pero el muro situado debajo es rojo (será reconstruido).

Seleccione la ventana en su nueva ubicación y ajuste su Fase de Rehabilitación a Nuevo. Observe que el marco de la ventana es rojo (se construirá como nueva), pero el muro situado debajo es amarillo (será demolido para dejar sitio para la ventana).

Cualquier solapamiento (entre las antiguas ubicaciones de la ventana) se muestra en blanco.

•A la derecha: el marco de ventana amarillo debe ser demolido. La parte roja (antes la abertura de la ventana) es un muro nuevo.

•A la izquierda: la parte de muro amarilla debe ser demolida para dejar espacio para la abertura. El marco rojo es el marco nuevo.

•En el centro: la parte blanca formaba parte de la abertura antes, y se mantiene como parte de la abertura después.

Ver también “Contornos Trama Interior Abertura como Demolidos” en Opciones Adicionales de Fase de Rehabilitación.
