Documento 3D: Proyección de Planta
Cree este tipo de Documento 3D basado en una proyección de la Planta. Defina la proyección ajustando una altura de plano de corte 2D y definiendo la dirección de proyección hacia arriba (hacia el techo) o hacia abajo (hacia el suelo). Esto es práctico, por ejemplo, para visualizar las estructuras de carga de un plano de forjado, o de un plano de proyección de cubiertas. Utilícelo para crear vistas de Planta sombreadas para presentaciones / diseño de interiores.

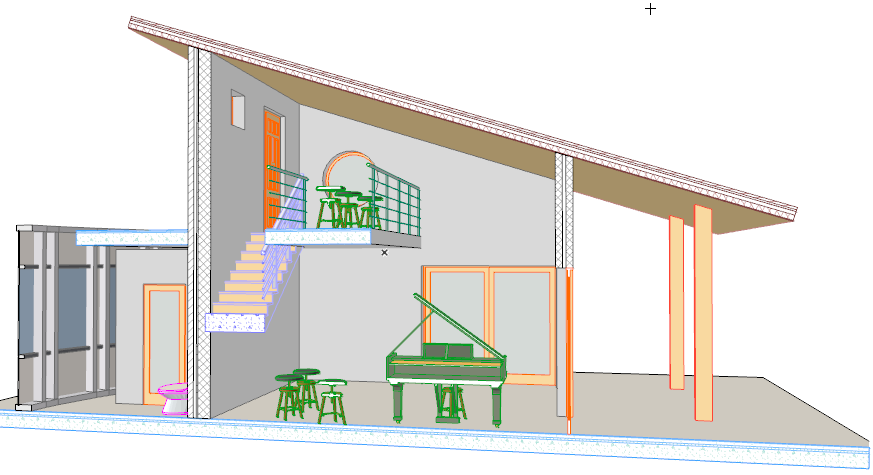

Documento 3D: Proyección 3D
Esta Documento 3D tiene su origen en la ventana 3D. Los parámetros y opciones específicos que afecten a la ventana 3D (como la proyección y el filtrado/selección de elementos) afectarán a la visualización del Documento 3D.

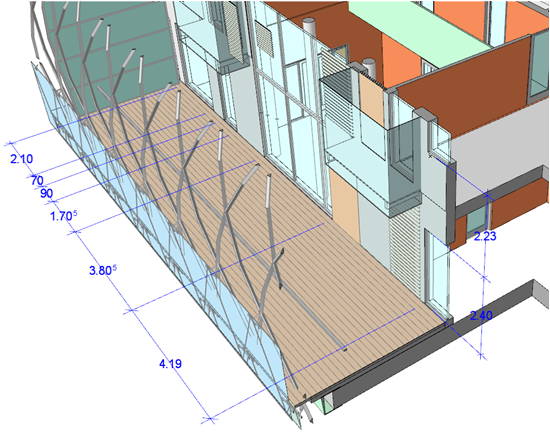

Inserte cotas con las herramientas de acotación, además de otras funciones disponibles sólo para los Documentos 3D.
El Punto de Vista del Documento 3D
El Documento 3D es un punto de vista que aparece en el Mapa de Proyecto del Navegador.
(También puede acceder a Documentos 3D a través del comando Ir de la Barra de Herramientas del Mini-Navegador, o desde el menú Ventana > Navegar > Documentos 3D, o desde el menú Ventanas.)
En muchos aspectos, el Documento 3D es análogo al punto de vista de Sección: se trata de una parte integrante del modelo y sus elementos de modelo se reconstruyen de forma automática o manual en función de su estado.
En el Documento 3D, puede seleccionar elementos de modelo y acceder a sus cuadros de diálogo de definiciones para realizar cambios en el modelo, pero no puede editarlos gráficamente ni crear nuevos elementos de modelo.
