Añada Criterios: ¿Qué elementos deben figurar en el listado?
Utilice el panel Criterios de las Definiciones de Esquema para definir los Criterios de Elemento/Componente/Superficie.
1.Abra las Definiciones de Esquema
2.Haga clic en Añadir Criterios.
•Por defecto, este botón abre la lista de Parámetros & Propiedades disponibles en el proyecto (la lista puede filtrarse en función de otros criterios que ya haya elegido)
•La selección de criterios es común a varias funciones. Para una descripción, ver Definir Criterios de Elemento.

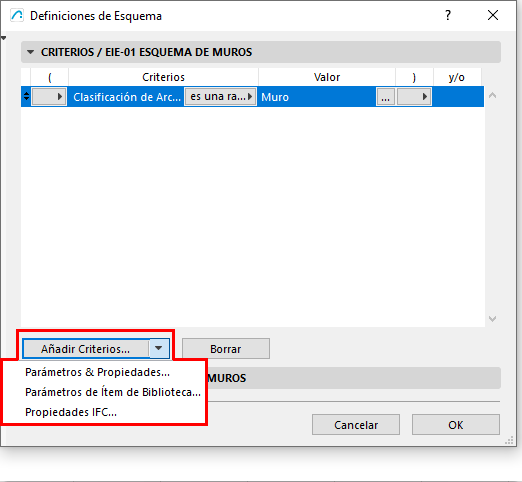

•O utilice el desplegable del botón Añadir Criterios para acceder a Parámetros de Elementos de Biblioteca o Propiedades IFC:
Criterios y Campos Adicionales: Parámetros de Ítem de Biblioteca
Definir Criterios de Elemento usando Datos IFC
Definición de Criterios Complejos
•Para listar múltiples Tipos de Elemento, deberá añadirlos con el estamento O.

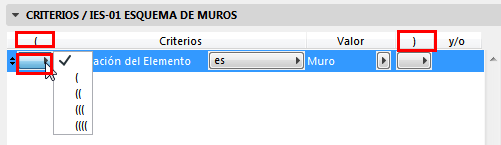

•En caso necesario, utilice las columnas Abrir Paréntesis y Cerrar Paréntesis de las Definiciones de Esquema para establecer criterios anidados para esquemas más complejos.
Cada “abrir” debe tener un “cerrar” correspondiente para que el esquema sea lógico. En caso de haber un error en su lógica de paréntesis, aparecerá la alerta Criterios inválidos en la parte inferior del panel.
Supongamos que quiere listar todos los Muros, Forjados y Pilares que están en una capa particular.
Para coincidir con este criterio, un elemento debe:
1.ser un Muro O un forjado O un Pilar.
Y
2.estar ubicado en esta capa particular

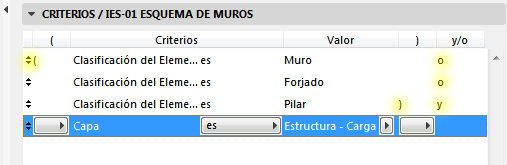

Observe el paréntesis en la imagen siguiente, el cual engloba el grupo de los tres elementos.
