Elemento Básico o Compuesto
¿Qué Plano se utiliza para Calcular el Área de la Capa/Componente Proyectado

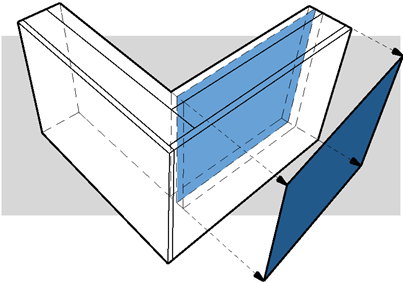

Muro Recto Normal
El plano vertical que pasa a través del centro del componente.

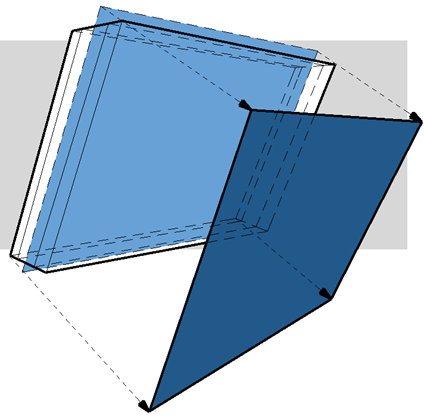

Muro Inclinado
El plano inclinado que pasa a través del centro del componente.

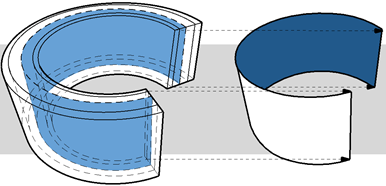

Muro Curvo
El plano del cilindro vertical que pasa a través del centro del componente.

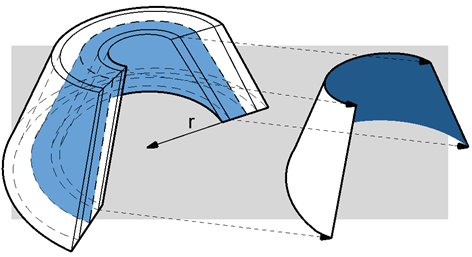

Muro Curvo Inclinado
El plano del cono que pasa a través del centro del componente.

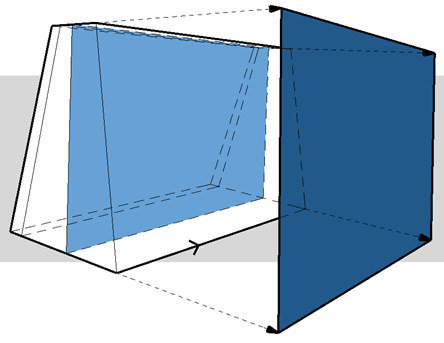

Muro Inclinado Doble
El plano del componente de espesor variable que está más cerca de la línea de referencia del Muro.

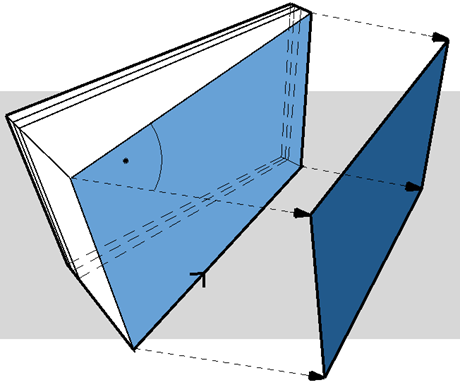

Muro Trapezoidal
El plano del componente de espesor variable que está más cerca de la línea de referencia del Muro.

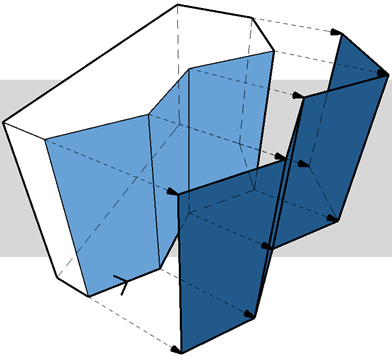

Muro Poligonal
El plano(s) del polígono vertical definido por los lados de referencia.

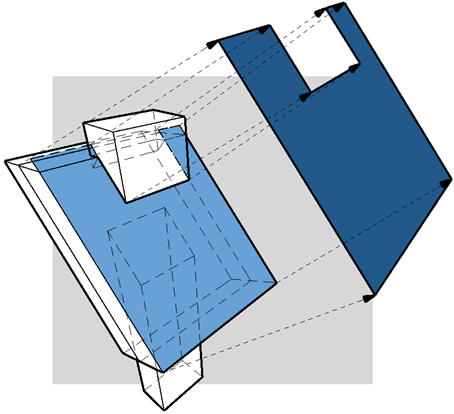

Cubierta
El plano de la cubierta.
Forjado
El plano del forjado.
Estructura Compleja
El plano del componente que está más cerca del plano de referencia de la Estructura Compuesta
Malla
El plano de Referencia de la Malla

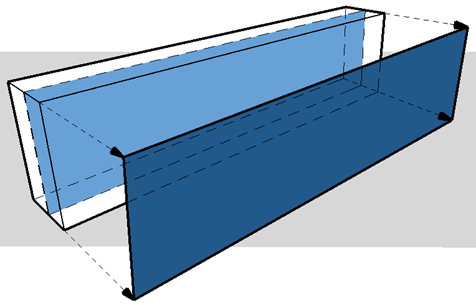

Viga Recta
El plano vertical de la Viga
Pilar sin Envolvente
No se calcula el área de ningún Componente.

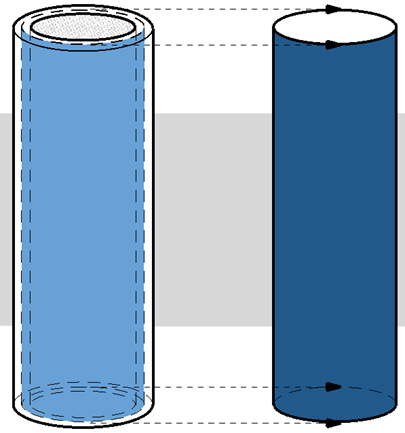

Pilar con Envolvente (circular)
Pilar Circular con Envolvente: El plano de la línea central del componente del envolvente.
Pilar con Envolvente (rectangular)
El programa calcula la envolvente como si estuviera dividida en cuatro partes como se muestra, y se usa el plano vertical de cada una.
Forma
No se calcula ninguna área de Componente.
