Parámetro
Descripción Corta
Descripción Larga
Ángulo de Inclinación Muro Cortina
Ángulo de Inclinación del muro cortina
El mismo valor que el parámetro "Ángulo de Inclinación" General.
Longitud
Longitud del elemento de Muro Cortina.
Número de Paneles
Número de paneles en el Muro Cortina.
Ángulo Patrón
Ángulo de Rotación de las Líneas de Red de las filas medidas en sentido horario desde las Líneas de Red de las columnas. Este ángulo se ajusta en las definiciones del Esquema del Muro Cortina o en el panel Patrón de Red, en las Filas.
Área de la Superficie Incluyendo Contorno
Área de superficie del Muro Cortina, incluyendo la área de superficie de sus Marcos de Contorno.
Si los Marcos Contorno están colocados como “Red Interior” (Definiciones de Muro Cortina/Sistema Muro Cortina/ Colocación de Partes: Colocar Marcos de Contorno “Interior”), este parámetros será equivalente al parámetro de Área de Superficie general para el Muro Cortina.
Si los Marcos Contorno están colocados como “Red Exterior” o “Centrar en Red”, el valor de este parámetro será superior al parámetro de Área de Superficie general, puesto que los Marcos Contorno quedan fuera de la línea de contorno.
Si utiliza un Marco de tipo Invisible para sus Marcos Contorno (Definiciones de Muro Cortina/Sistema Muro Cortina/Marcos: Contorno), el valor de este parámetro será inferior al del parámetro de Área de Superficie general.
Longitud Total Marcos de Contorno
Longitud total de todos los marcos a lo largo del contorno exterior del Muro Cortina
No se cuentan los Marcos cuya clase de Marco sea "División"
Longitud Total Marcos Personalizados
Longitud total de todos los Marcos con clase de Marco "Personalizado”
Al editar los parámetros de un Marco, éste cambia a "Personalizado"
Longitud Total Marcos
Total de las longitudes de todos los marcos del Muro Cortina Si la forma del Marco no es uniforme, el valor de la longitud del Marco se calcula con el promedio de las longitudes más corta y más larga
Si la forma del Marco no es uniforme, el valor de la longitud del Marco se calcula con el promedio de sus longitudes más cortas y más largas
Longitud Total Marcos Pertenecientes al Eje Principal
Longitud total de los marcos a lo largo del eje principal (vertical)
El eje principal corresponde a las "columnas" de la retícula del Muro Cortina.
Longitud Total Marcos Pertenecientes al Eje Secundario
Longitud total de los marcos a lo largo del eje secundario (horizontal)
El eje horizontal corresponde a las "filas" de la retícula del Muro Cortina.
Área Total de la Superficie del Panel
Área de superficie total de todos los paneles de muro cortina. La Área de Superficie Total de Panel se visualiza en el Muro Cortina en el modo Editar, con tan solo los Paneles visibles.
No incluye la superficie de los marcos entre los paneles.
Área de la Superficie Total de los Paneles Encarados al Este

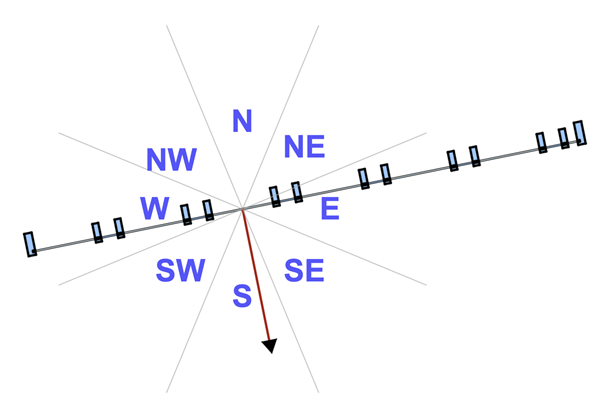

Suma de todos los paneles del Muro Cortina orientados al este. La "Dirección de orientación" se basa en el vector normal de cada superficie del panel, en su proyección en planta.
Ver también Abreviación de la Orientación.
Área de la Superficie Total de los Paneles Encarados al Norte
Suma de todos los paneles del Muro Cortina orientados al norte. La "Dirección de orientación" se basa en el vector normal de cada superficie del panel, en su proyección en planta.
Área de la Superficie Total de los Paneles Encarados al Noreste
Suma de todos los paneles del Muro Cortina orientados al noreste. La "Dirección de orientación" se basa en el vector normal de cada superficie del panel, en su proyección en planta.
Área de la Superficie Total de los Paneles Encarados al Noroeste
Suma de todos los paneles de Muro Cortina orientados al noroeste. La "Dirección de orientación" se basa en el vector normal de cada superficie del panel, en su proyección en planta.
Área de la Superficie Total de los Paneles Encarados al Sur
Suma de todos los paneles del Muro Cortina orientados al sur. La "Dirección de orientación" se basa en el vector normal de cada superficie del panel, en su proyección en planta.
Área de la Superficie Total de los Paneles Encarados al Sureste
Suma de todos los paneles del Muro Cortina orientados al sureste. La "Dirección de orientación" se basa en el vector normal de cada superficie del panel, en su proyección en planta.
Área de la Superficie Total de los Paneles Encarados al Suroeste
Suma de todos los paneles del Muro Cortina orientados al suroeste. La "Dirección de orientación" se basa en el vector normal de cada superficie del panel, en su proyección en planta.
Área de la Superficie Total de los Paneles Encarados al Oeste
Suma de todos los paneles del Muro Cortina orientados al oeste. La "Dirección de orientación" se basa en el vector normal de cada superficie del panel, en su proyección en planta.
