Edición de la línea de referencia del segmento: alineación y desplazamiento

Disponible con Archicad Collaborate

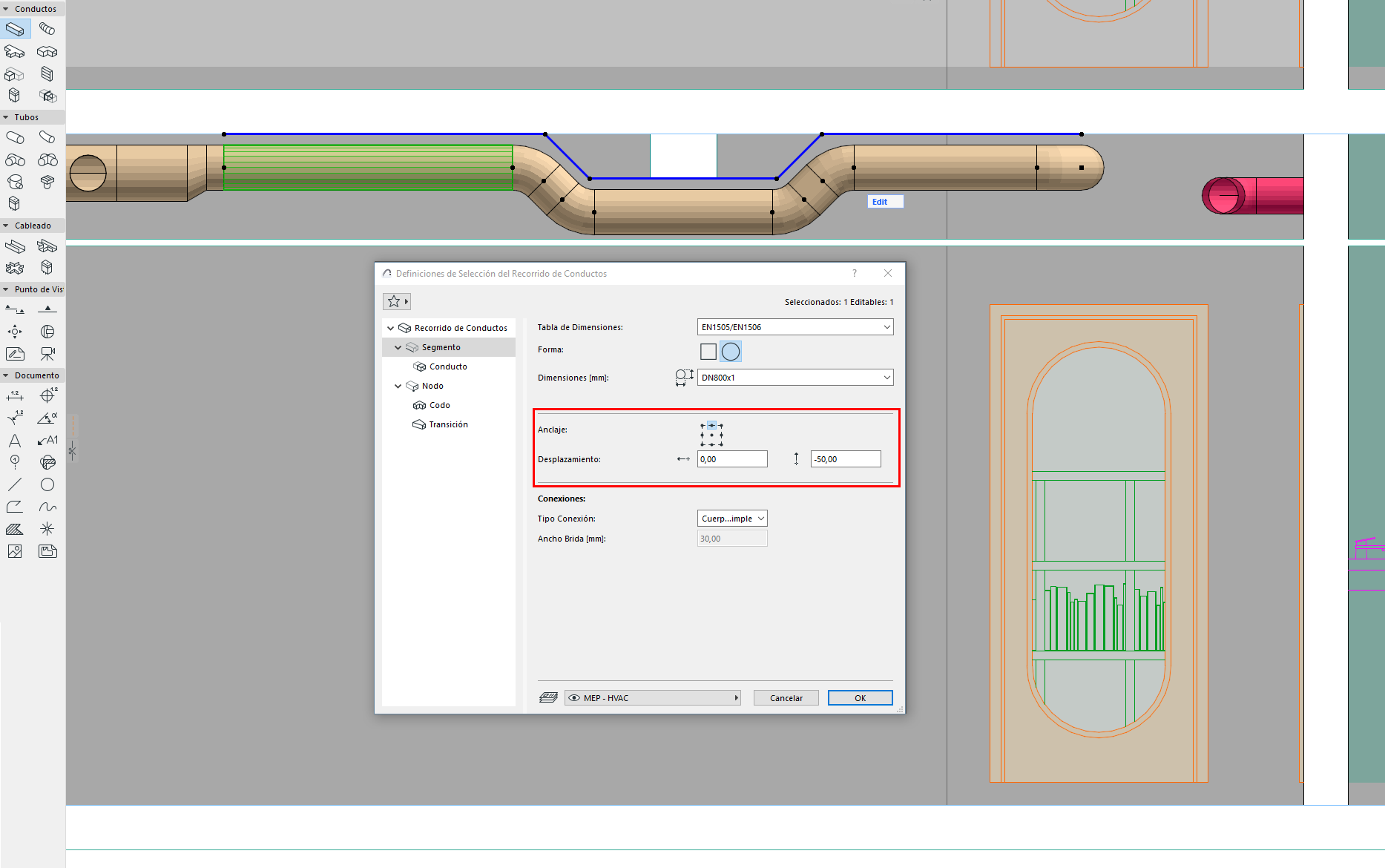

Por defecto, la Línea de Referencia está en el centro de los segmentos del Recorrido. Inserte un Desplazamiento o ajuste la Alineación en el Cuadro Info o en las Definiciones del Segmento según sea necesario.

Nota: Active las Líneas de Referencia MEP en las vistas 2D en Ver > Opciones de Visualización.

Por ejemplo, para colocar un recorrido cerca de un forjado, realinee la Línea de Referencia del recorrido al punto inferior. O defina un desplazamiento para mantener un recorrido a cierta distancia de un muro o falso techo.

•Definir valores antes o después de colocar el recorrido

•Personalice la alineación o el desplazamiento de cualquier segmento en el modo Edición
