Añadir Sistema MEP al Explorador de Sistemas

Disponible con Archicad Collaborate

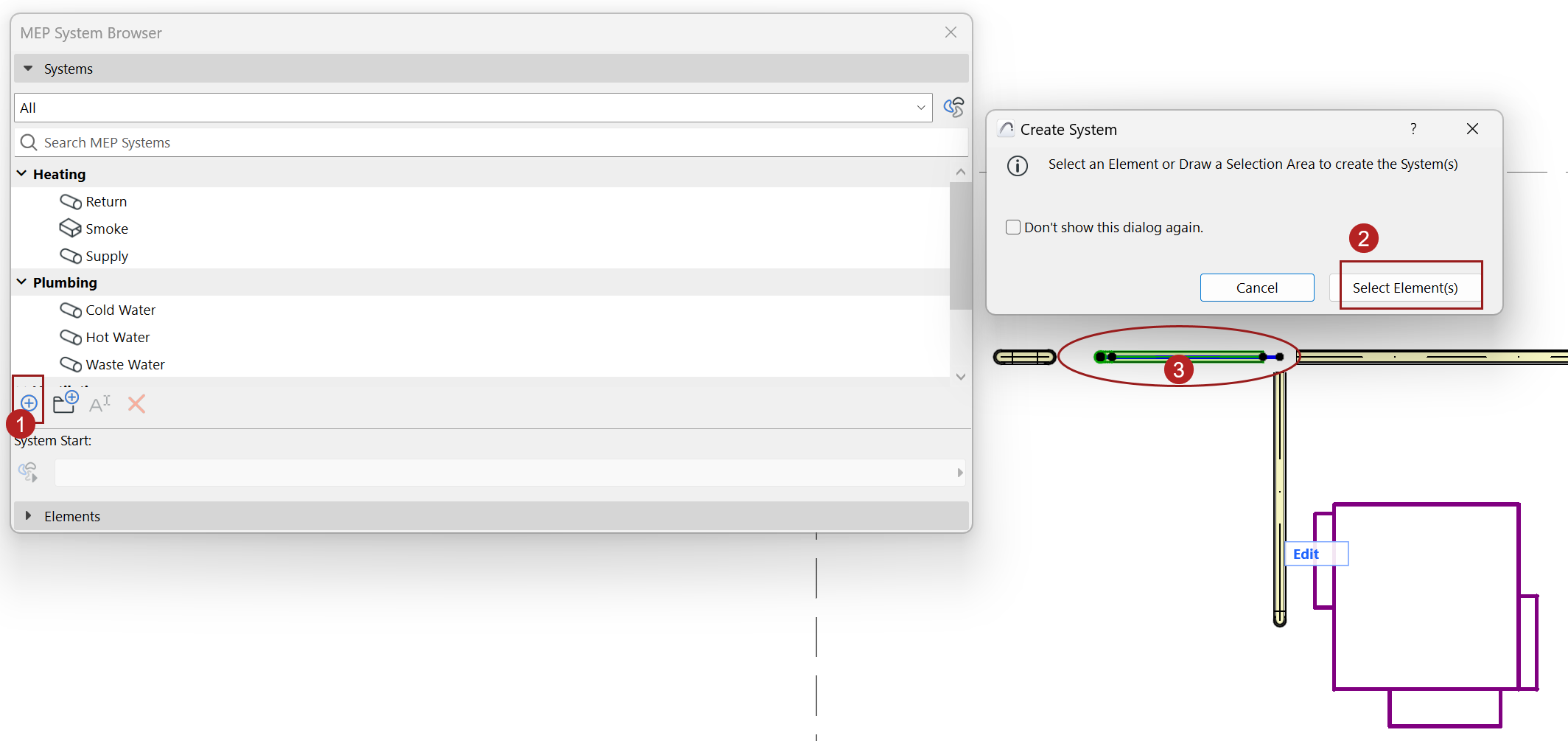

1.Abrir Explorador del Sistema MEP

•desde el menú Ventanas > Paletas, o

•utilice el botón de la barra de herramientas MEP

2.En el Explorador de Sistemas, haga clic en "Más" [+]

3.En el diálogo que aparece, haga clic en Seleccionar Elementos.

4.Seleccionar elementos del Sistema O punto de inicio del Sistema:

Realice una de las siguientes acciones en el modelo:

•Seleccione el punto de inicio del Sistema (un elemento MEP como punto de inicio para sistemas de conductos o tuberías: su puerto representa de dónde procederá el aire o el fluido)

–El elemento de punto de inicio debe ser el extremo abierto de un recorrido, o un Equipo o Accesorio conectado (no un terminal).

–Para ver los extremos y conexiones abiertas en vistas 2D, active Conexiones MEP Abiertas en Ver > Opciones de Visualización.

•O seleccione uno o varios elementos MEP para que formen parte del Sistema

Consejo: Puede seleccionar elementos de diferentes Sistemas MEP; cada Sistema se añadirá por separado

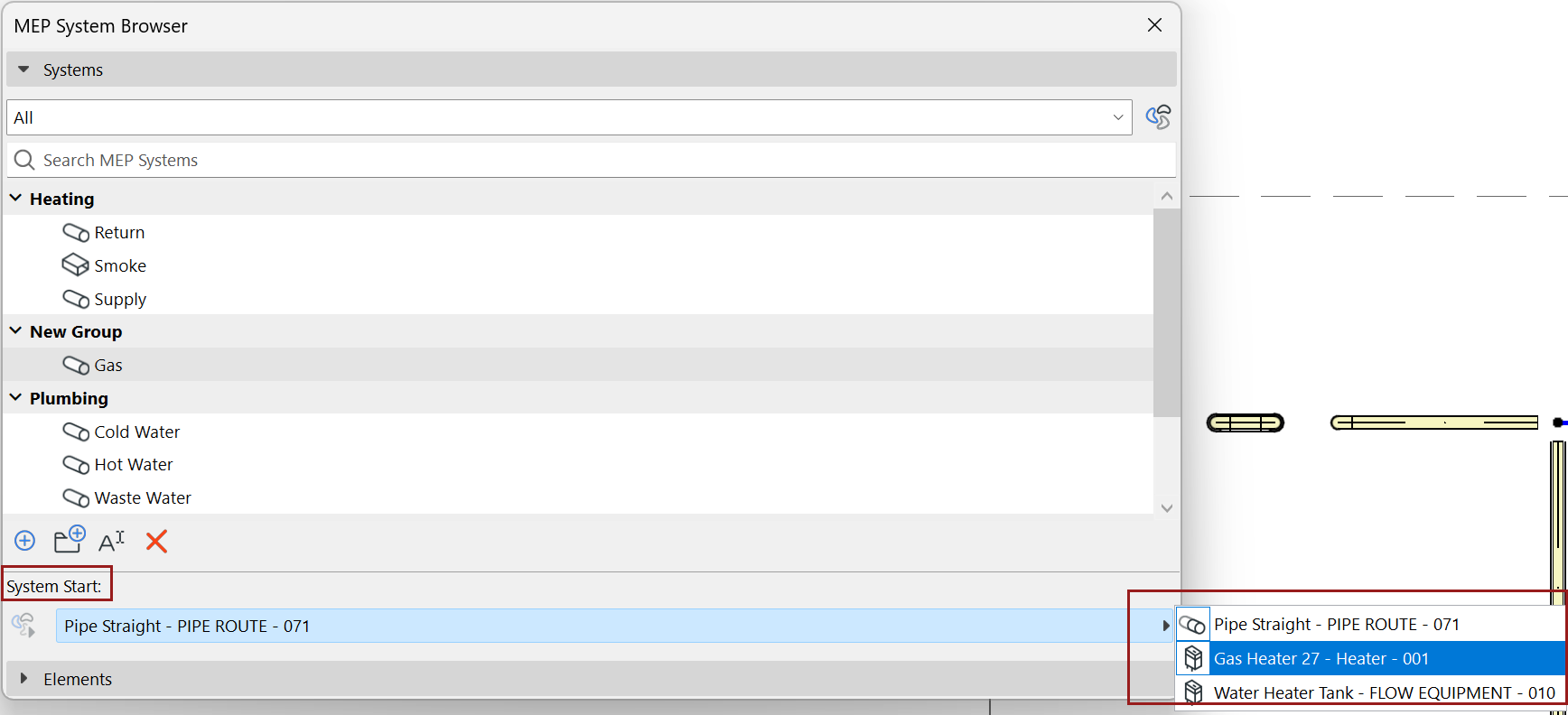

•Para cada Sistema, elija un punto de inicio válido en el desplegable Inicio del Sistema

Nota: Si posteriormente elimina el punto de inicio del Sistema (por ejemplo, añade un terminal al extremo abierto), el Sistema se elimina del explorador, ya que no tiene extremo abierto. Una alerta le permitirá deshacerlo, o bien continuar - en ese caso, puede añadir el Sistema al explorador más tarde utilizando un punto de inicio diferente.

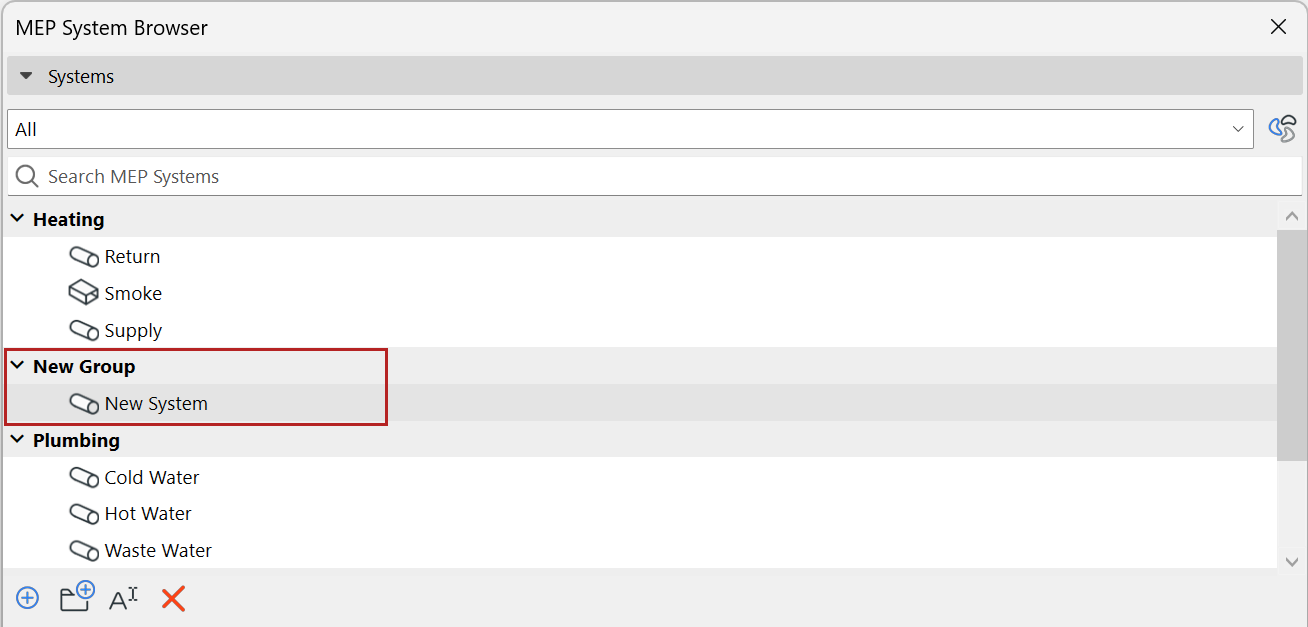

5.El nuevo Sistema se añade al explorador en un "Nuevo Grupo"

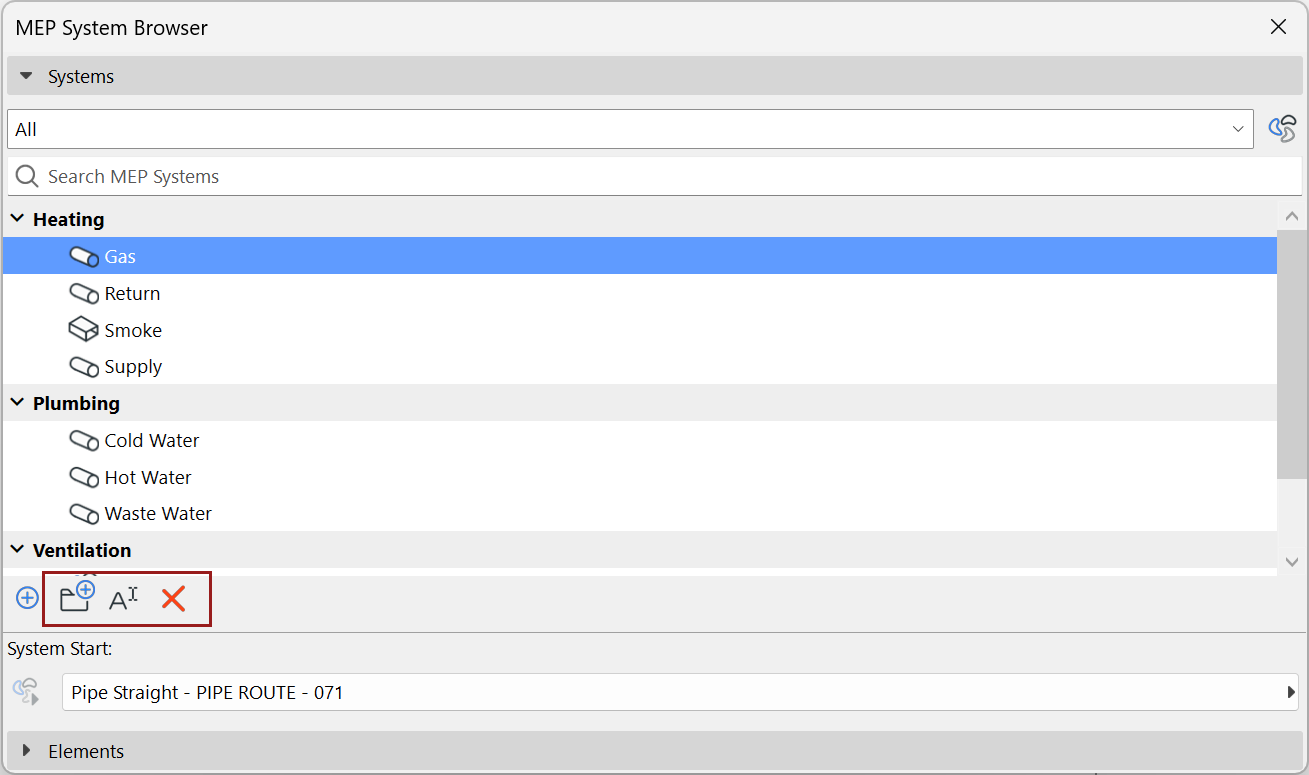

6.Renombrar u organizar Sistemas o grupos

•Utilice los iconos para renombrar o eliminar cualquier grupo o Sistema seleccionado

•Para añadir un Sistema a un grupo diferente: Haga clic y arrastre el Sistema a un nombre de grupo diferente
