Comprobación del Modelo MEP para ventilación por zonas
Para un modelo MEP, puede definir los requisitos de ventilación por zona. A continuación, utilice las comprobaciones incluidas para asegurarse de que sus elementos MEP (terminales) proporcionan el caudal de aire de suministro y extracción necesario.
Configurar zonas con parámetros de ventilación
Crear las zonas necesarias en el modelo.

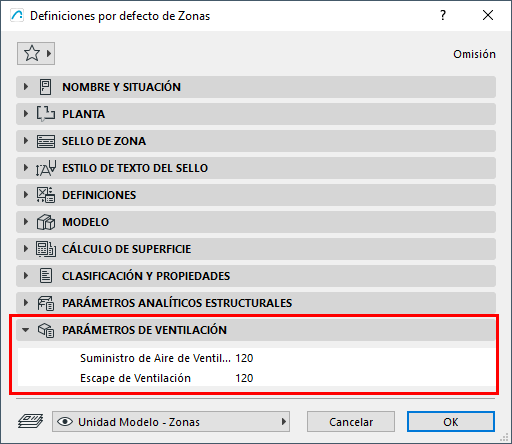

En las Definiciones de Zona, introduzca los valores para sus parámetros de Suministro y Extracción de Aire de Ventilación:
Configurar terminales con parámetros de caudal volumétrico
1.Modelar el Sistema de climatización, incluidos los terminales.

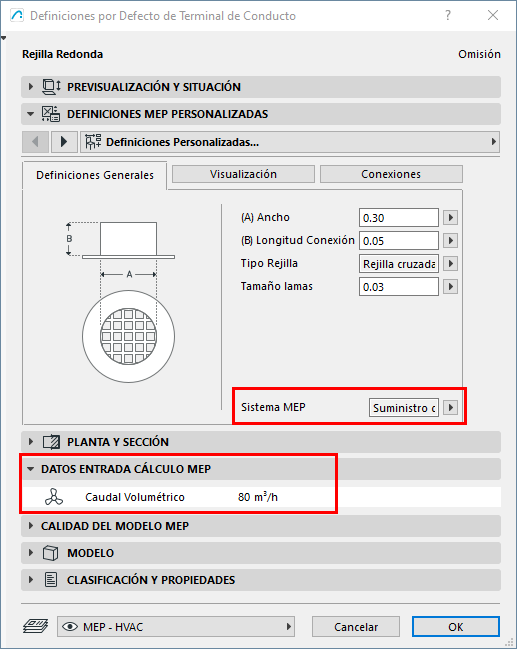

2.Para cada terminal, introduzca los datos de caudal y su Sistema MEP (suministro o extracción de aire) en el panel Datos de entrada de cálculo MEP del cuadro de diálogo de Definiciones del Terminal.

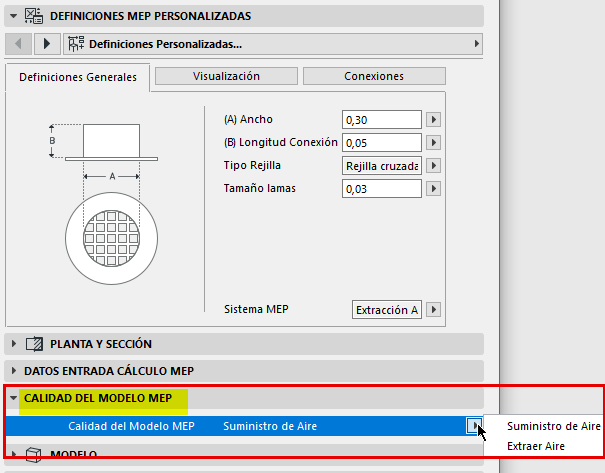

Ejecutar la Comprobación de Calidad del Modelo MEP
Compruebe que el equipo terminal colocado en el modelo cumple los parámetros de las zonas para una ventilación adecuada. La comprobación tendrá en cuenta cualquier terminal que esté parcial o totalmente situado dentro de una zona.
1.En la ventana 3D/Planta/Sección:
•Abra Diseño > Comprobar Modelo > Calidad del Modelo MEP (o el mismo comando desde la Barra de Herramientas MEP)
2.Compruebe qué parámetros (suministro, extracción o ambos) desea comprobar en sus zonas.
3.Haga clic en Comprobar.

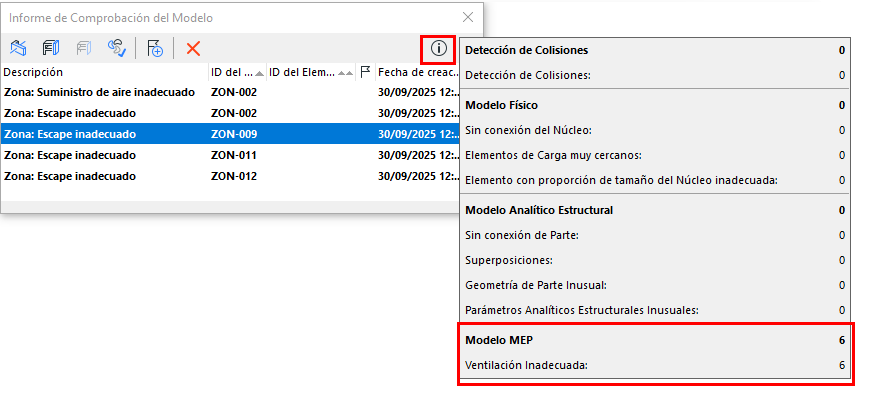

El Informe de Comprobación del Modelo lista las zonas cuyos parámetros de ventilación no se cumplen. Aquí podrá ver los elementos afectados en el modelo y crear Incidencias.
Crear Incidencia desde el Informe de Comprobación del Modelo

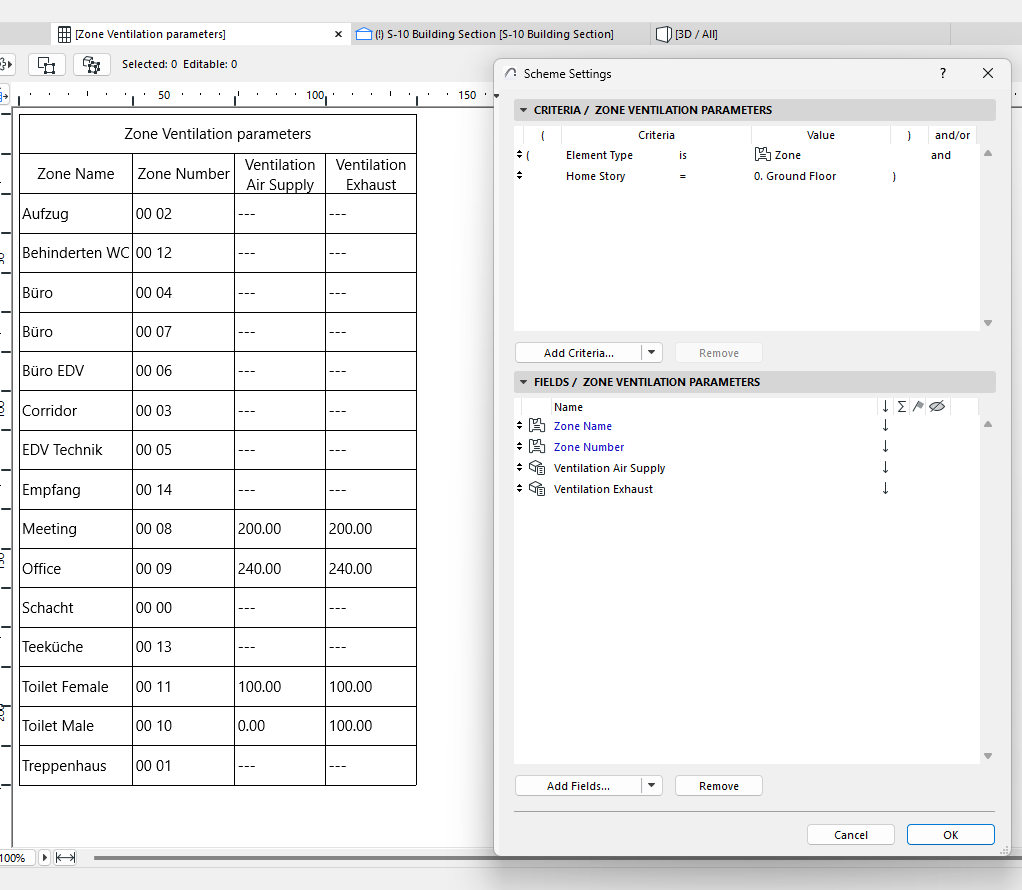

Crear un Esquema de Zonas y sus requisitos de ventilación
También puede enumerar las zonas, sus requisitos de ventilación y el caudal de los terminales correspondientes en el Esquema Interactivo.
Compruebe y edite los valores directamente en el Esquema, según necesite.
