Utilizar longitudes individuales para tuberías y conductos

Disponible con Archicad Collaborate

Cuando el modelado está en marcha, es posible que desee ver los recorridos como un elemento único y largo para una vista limpia del modelo. Sin embargo, a efectos de documentación, puede resultar más útil ver y extraer las longitudes reales de los segmentos de recorrido.

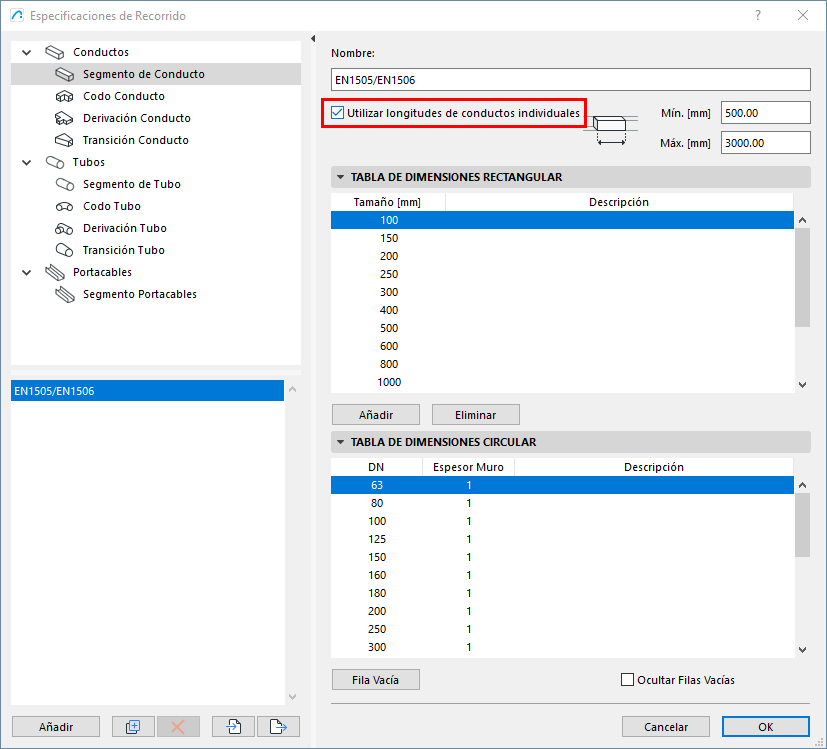

Para configurar esta opción, abra las Especificaciones de Recorrido. (Véase Especificaciones de Recorrido para más información sobre este diálogo)

Para segmentos de Tubo, Conducto o Portacables:

•Marque "Utilizar longitudes individuales"

•Introduzca las longitudes mínima y máxima para reflejar las especificaciones de longitud del fabricante (por ejemplo, para su tipo de conducto)

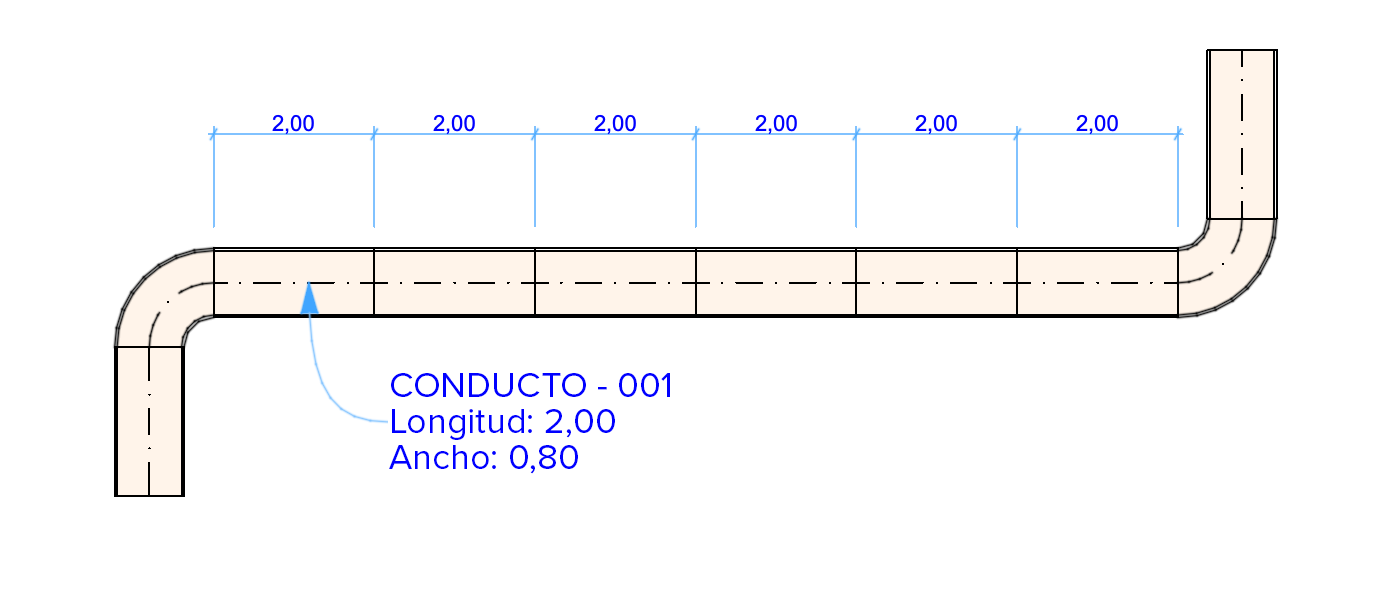

Ahora el modelo muestra la longitud de cada segmento basándose en sus Especificaciones de Recorrido.

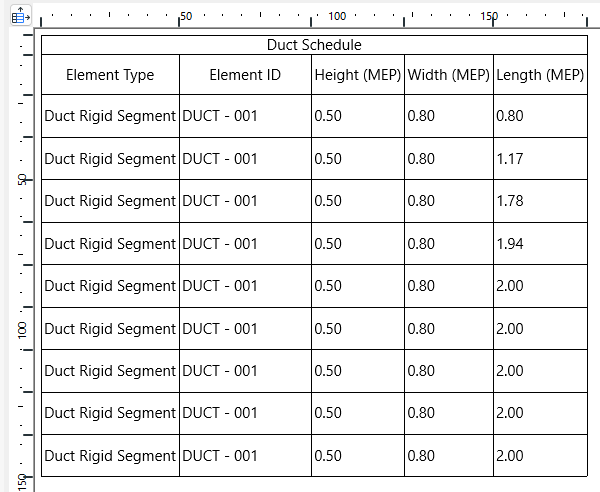

Puede etiquetar cada segmento por separado y listarlos en el Esquema Interactivo.

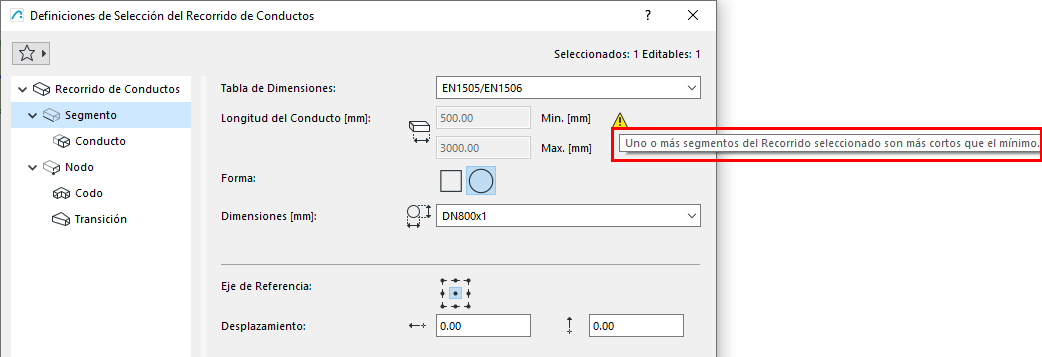

Con la opción "Utilizar longitudes individuales" activada: podrá seguir modelando cualquier geometría de recorrido, pero si se crean segmentos demasiado cortos, las Definiciones del Recorrido le avisarán:

Optimización de la longitud de los segmentos: ajustes automáticos

En la medida de lo posible, MEP Designer optimizará automáticamente las longitudes de los segmentos siempre que sea necesario. Si el segmento de recorrido incluye una longitud "sobrante" que entra dentro de su rango mínimo/máximo, tal y como se define en Especificaciones de Recorrido: MEP Designer simplemente lo añade al recorrido.

Si la longitud "sobrante" es inferior a la longitud mínima, MEP Designer la alargará hasta la longitud mínima. Este tramo extra se resta entonces de la parte anterior (de longitud completa).

La parte sobrante era demasiado corta, por lo que se alarga hasta igualar el mínimo.
El segmento completo adyacente se recorta en consecuencia.
