Colocar una Carga Puntual

Las Cargas Puntuales se pueden colocar en:

•Partes 1D (nodo o borde)

•Partes 2D (nodo, borde o superficie)

1.Active la herramienta Carga Puntual Estructural

2.En las Definiciones de la Herramienta o en el Cuadro Info: Seleccione un Caso de Carga (ver Definiciones de la Herramienta Carga).

3.Mientras coloca el elemento de Carga, se resalta el elemento receptor potencial (Parte Analítica Estructural). También obtiene una vista previa de cómo se verá la Carga después de la colocación.

Nota: Si pasa el cursor sobre varios elementos receptores, use el tabulador para saltar entre ellos hasta que se resalte el correcto.

4.Haga un clic para colocarla.

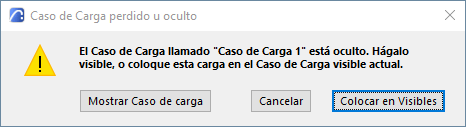

Nota: Las Cargas son visibles solo si pertenecen al Caso de Carga actualmente visible. Si intenta colocar un elemento de Carga que no pertenece al Caso de Carga actualmente visible, obtendrá una notificación.
