Ejemplo 2: Alargar Vigas a Pilares

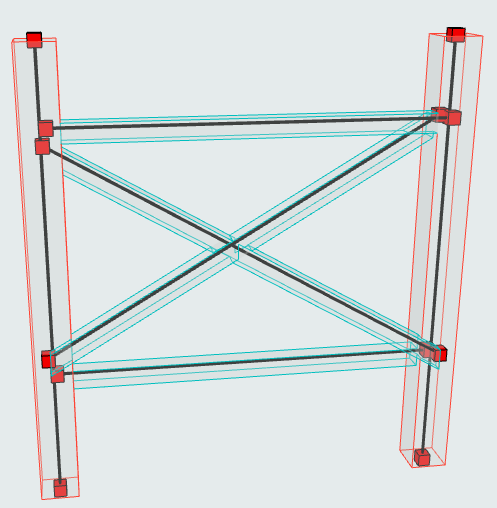

Para ilustrar este tipo de ajustador, usemos una estructura de acero común compuesta de Pilares, Vigas y arriostramiento diagonal:

Vemos que las Partes 1D de las Vigas (ejes) no están conectadas al Forjado: no hay continuidad, lo cual es necesario para el análisis estructural.

La solución es generar una regla que alargue los ejes de las Vigas a los Pilares.

•Grupo de Partes 1: Viga

•Grupo de Partes 2: Pilar

•Método: uno al otro (alargar la Viga hasta el Pilar, pero dejando el Pilar tal cual.)

•Tipo de Ajustador: Alargar

•Opciones adicionales de alargamiento: el máximo permitido.

Nota: Las tolerancias definidas son valores de tipo longitud: se aplican las unidades especificadas para Longitud en Preferencias > Unidades de Trabajo.

Ahora las Vigas se encuentran con los Pilares, pero el arriostramiento sigue sin ser correcto.

Ver la siguiente sección para continuar: Ejemplo 3: Coacción.
