Exportar Archivo SAF desde Archicad

La Exportación está basada en las definiciones del Traductor SAF del proyecto actual de Archicad. (Ver Traductores SAF: Visión General.)

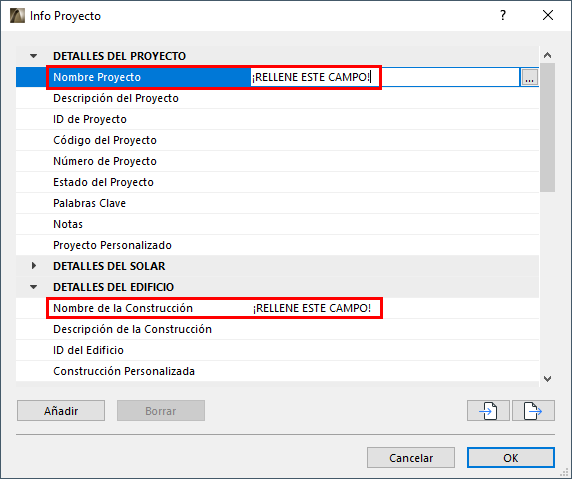

Consejo: antes de exportar, se recomienda rellenar los siguientes campos en el diálogo de Información del Proyecto (Archivo > Info > Información del Proyecto).

–Nombre del Proyecto

–Nombre de la Construcción

Estos datos serán visibles en las páginas de la pestaña Datos del Proyecto y del Modelo del archivo SAF.


Para exportar el Modelo Analítico Estructural, realice una de las siguientes acciones:

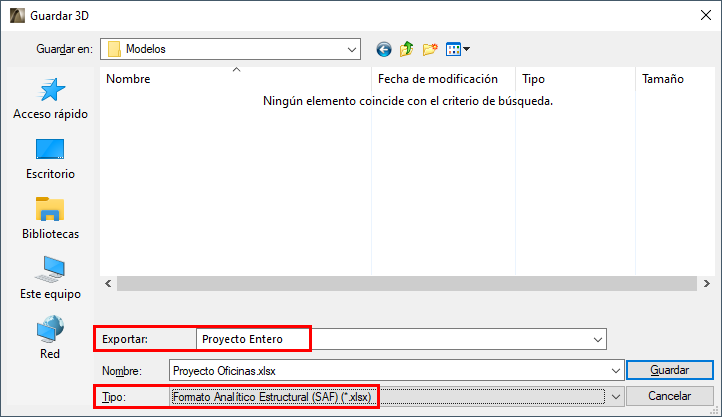

•Desde el proyecto de Archicad (la Planta o la Ventana 3D), use Archivo > Guardar como

–Elegir Formato Analítico Estructural (*.xlsx)

–Desde la ventana emergente Exportar, defina si exportar el Proyecto Completo, los elementos visibles en su vista actual o los elementos seleccionados.


•Use Documento > Publicar para exportar las Partes analíticas visibles en sus vistas publicadas. (Ver Publicador.)

También puede utilizar una herramienta de conexión con programas de análisis específicos, para agilizar el flujo de trabajo:

•Frilo Connection (desarrollado por Graphisoft): véase Exportar a FRILO.

•SCIA Connection (desarrollado por SCIA), disponible para descargar aquí: Extensiones de  Partners
