Conversión de Geometrías para la Importación IFC

Archivo > Interoperabilidad > IFC > Traductores IFC

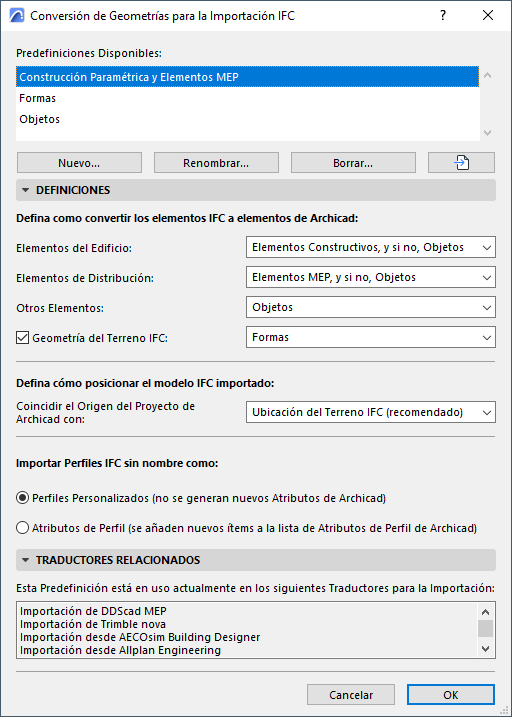

Elija un Traductor para la Importación y abra la predefinición de Conversión de Geometría.

Use este diálogo para definir cómo convertir la geometría de los elementos IFC importados.

Elementos de Construcción

Convertir en:

•Elementos Constructivos, y si no, Objetos

•Elementos Constructivos, y si no, Formas

Con ambas opciones, los elementos IFC que su supertipo es IfcBuilding (IfcWall, IfcColumn, IfcBeam, etc.) son importados como elementos editables (“Elementos de Construcción”: Muro, Pilar, Viga, etc.)

La ventaja de convertir los elementos importados a elementos de construcción es que permanecen paramétricos, y las funciones del programa (como las intersecciones automáticas) serán aplicadas a estos elementos.

Incluso si elige la opción de “elemento de Construcción”, algunos elementos no pueden ser importados de esta forma: como los elementos no-extrusionados (geometría BREP), o elementos que no tienen contraparte en Archicad).

Para estos elementos, puede elegir convertirlos como una Forma editable o un Objeto ("de lo contrario Objetos / Formas”).

•Formas

•Objetos

–La conversión de los elementos a Formas u Objetos garantiza la perfecta importación de la geometría.

–Las Formas resultantes serán editables.

–Los Objetos resultantes serán elementos de Biblioteca, y su subtipo coincidirá con el tipo de entidad IFC: por ejemplo, un IfcColumn (Pilar IFC) convertido a un Objeto tendrá el subtipo “Pilar”.

Elementos de Distribución

Esta opción se aplica a los elementos importados el dominio de los cuales es MEP (IfcDistributionElement).

Estos elementos se pueden convertir a uno de tres resultados:

•Formas

•Objetos

–La conversión de los elementos a Formas u Objetos garantiza la perfecta importación de la geometría.

–Las Formas resultantes serán editables.

•Elementos MEP: esta opción genera elementos MEP paramétricos de los elementos MEP del proyecto. Incluso si seleccionamos esta opción, el modelo MEP IFC puede no contener suficientes datos para generar los parámetros, y en este caso, se generarán elementos de equipamiento MEP no paramétricos, o, en caso de datos limitados, se generarán Objetos.

Otros Elementos

Esta opción define cómo convertir los elementos que no son ni constructivos ni de distribución (como los elementos de mobiliario o de transporte).

•Formas

•Objetos

–La conversión de los elementos a Formas u Objetos garantiza la perfecta importación de la geometría.

–Las Formas resultantes serán editables.

Geometría del Terreno IFC

Seleccione esta casilla si desea incluir la geometría del IfcSite importado.

Defina si el elemento convertido debería ser una Forma editable o un Objeto. (La geometría IfcSite no puede convertirse en una Malla)

Defina cómo posicionar el modelo IFC importado

Coincidir el Origen del Proyecto de Archicad con:

•Ubicación del Terreno IFC (recomendado)

•Origen Global IFC

Importar Perfiles IFC sin nombre

Elija cómo manejar los perfiles IFC importados sin nombre:

•Perfiles Personalizados (esta opción no crea ningún atributo nuevo en el proyecto)

•Atributos de Perfil (se añaden nuevos atributos de Perfil al proyecto)

Notas sobre la Conversión de Geometría

•El número de elementos geométricos de nueva creación (al generar Formas) o Elementos de Biblioteca (al generar Objetos) se mantiene al mínimo.

•Los Objetos pueden ser colocados en la Biblioteca Incrustada del proyecto, o se pueden guardar a una biblioteca vinculada en especial (ver Preferencias IFC Locales).

•Algunos modelos IFC pueden contener elementos con una geometría especial la cual no puede convertirse en Formas, incluso si se ha seleccionado esta opción de conversión. En este caso, Archicad generará Objetos, para conseguir la perfecta importación de la geometría.

•Los elementos IfcSpace importados siempre serán generados como Zonas, y siempre retendrán la geometría original de los elementos importados.
