Nivel de Detalle de los Símbolos de Puertas y Ventanas

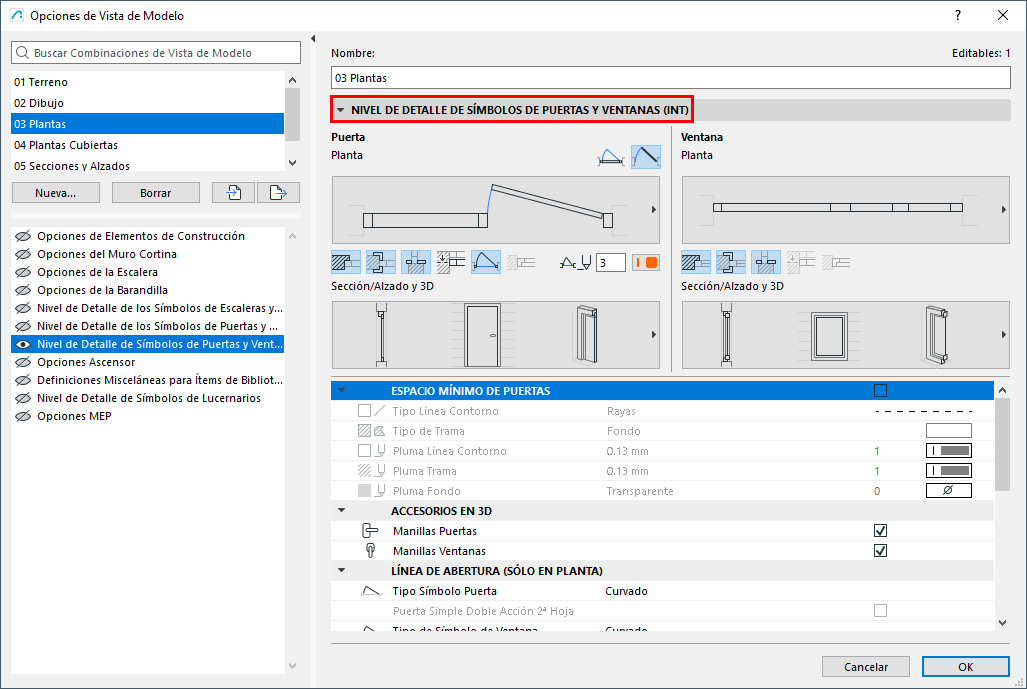

Para acceder a este panel, vaya a Documento > Vista de Modelo > Opciones de Vista de Modelo.

Este panel y su contenido dependen de las bibliotecas que haya cargado. (

Elija los niveles de detalle para mostrar Puertas y Ventanas en Planta, en Sección/Alzado y Proyecciones 3D:

Espacio Mínimo de Puertas

Marque esta casilla para mostrar el espacio mínimo de las puertas en la Planta, utilizando un contorno y una trama. Elija las opciones de tipo de línea y pluma para el contorno, así como de tipo/pluma/fondo de la trama.

Se muestra una visualización de contorno/trama de Espacio Mínimo para todas las puertas que tengan un parámetro de Espacio Mínimo definido. Defina estos en la pestaña de Espacio Mínimo de las Definiciones de Puertas (panel de Definiciones Personalizadas).

Ver Espacio Mínimo.

Accesorios en 3D

Elija mostrar las manillas de puertas y/o ventanas.

Línea de Abertura (Planta) y Línea de Abertura (Sección/Alzado & 3D)

Elija mostrar las líneas de abertura de las puertas y ventanas.

Elija tipos de línea y símbolos, incluso para puertas correderas.

Línea de Abertura (Global)

Elija plumas de línea de abertura para puertas y ventanas en todo el proyecto.
