Definiciones de Herramienta de Tipo Línea
Se aplica a Línea, Arco, Polilínea y Spline.
Definiciones Uniformes para Herramientas de Línea: Active esto para aplicar las definiciones establecidas en este cuadro de diálogo a todas las herramientas de tipo línea: Línea, Arco/Círculo, Spline y Polilínea.
Los Favoritos de cualquiera de las cuatro herramientas de tipo Línea (Línea, Arco, Polilínea, Spline) pueden ser aplicados a cualquier otro elemento de tipo Línea.
Panel Definiciones Generales de Línea
•Seleccione un Tipo de Línea en la paleta de selección desplegable.
•Introduzca un número de Pluma (1-255) para la Línea/Arco/Polilínea/Spline.
•Haga clic en el color para una paleta de selección de Color de Pluma para la Línea/Arco/Polilínea/Spline.
•Solo para Polilíneas: Elija una preferencia para el manejo del patrón de un tipo de línea de rayas discontínuas.
•Active la casilla Límite de Zona para permitir que las líneas delimiten las Zonas insertadas automáticamente.

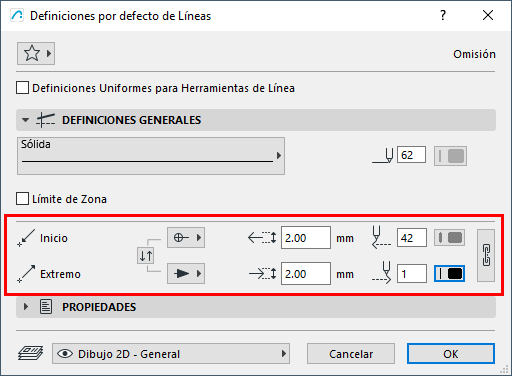

Flecha
Utilice el selector de Flecha para añadir puntas de flecha al principio y al final de una Línea/Arco/Polilínea/Spline.
•Introduzca los valores de altura para el marcador de Flecha Inicial y Final.
•Escriba un número de Pluma (1-255) para el marcador de Flecha Inicial y Final.
•Haga clic para la paleta de selección de color de pluma para el marcador de Flecha Inicial y Final.
•Haga clic y elija una flecha desde los iconos de Punta de Flecha del desplegable para seleccionar los tipos de marcador.
Nota:

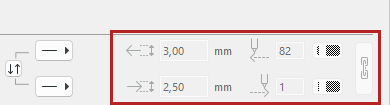

–Si elige la opción sin flecha en los iconos Punta de Flecha, el tamaño y el color de pluma se desactivan y no estarán disponibles.
–Intercambie o enlace tamaños y colores de flecha.

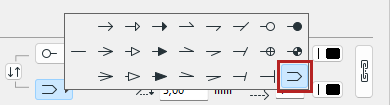

–Para la Herramienta Línea: El último tipo de flecha duplica la línea. El cursor coacciona con la línea invisible del eje entre las dos líneas visibles.
Panel de Propiedades de la Línea
El panel de Propiedades de Líneas es idéntico para las herramientas Línea, Arco/Círculo, Polilínea y Spline.
