Atributos del Modelo para la Abertura de Puerta/Ventana

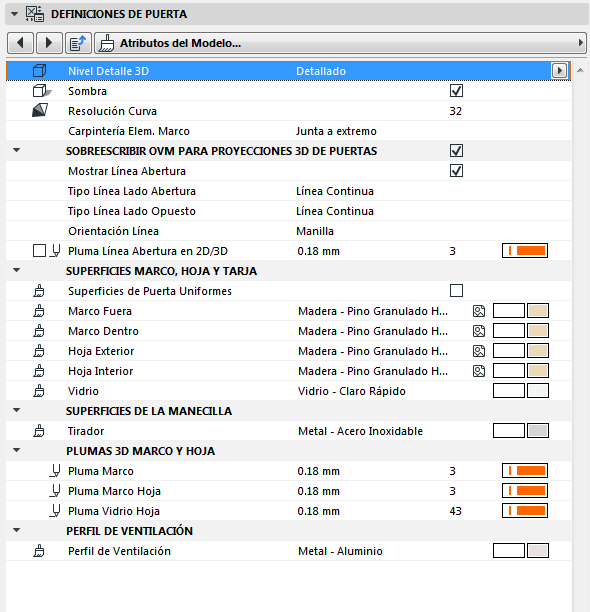

A continuación se describe la página de la pestaña de Atributos del Modelo (en la sección de "Abertura Ventana o "Abertura Puerta") del panel de Definiciones Personalizadas de las Definiciones de Puerta o Ventana, desde la Biblioteca  de Archicad.

Úsela para definir la apariencia 3D de la abertura. Los controles disponibles dependen de los componentes de la abertura en particular.

Adicionalmente a los atributos generales, puede especificar materiales de superficie específicos y plumas 3D para la hoja, el marco, la rejilla y cristal de la puerta, y para la manilla y accesorios de manilla, si los hay.

Sombras

Active esto para visualizar el efecto de sombra para esta abertura en 3D.

Resolución de Curva

Se aplica a los componentes curvos de la abertura al generar su visualización 3D. (El círculo formado por el componente curvo será dividido por el número dado de segmentos.) Una resolución de curva alta puede mejorar la apariencia en 3D, pero incrementa el tamaño del archivo.

Carpintería de Elemento Marco

Elija a Inglete o a Extremo.

Pluma 3D Marco y Hoja

Estos controles afectan a las partes del Marco y Hoja que se visualizan

•en la Ventana 3D

•y en forma de 3D en la Planta; es decir, las partes proyectadas, si la opción de Vista de Planta de la abertura está ajustada a Sección Real o a Sección + Proyección.
