設定捕捉格線

捕捉格線是通過使游標捕捉到預定義的距離、可選擇性使用、使輸入更容易且看不見的格線。

定義一個捕捉格線:

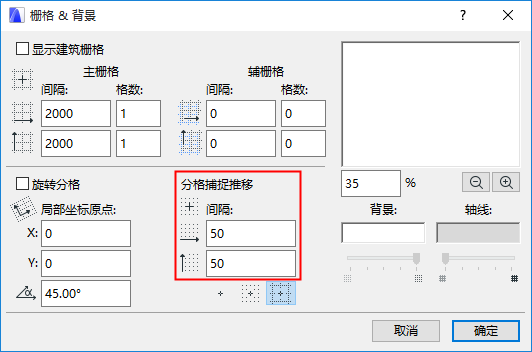

1。開啟視圖 > 格線& 編輯平面選項> 格線& 背景。

2。通過格線/推移選項下的控制項定義間距（水平和垂直方向），直到捕捉格線啟動後游標可進行捕捉。

您需要經常輸入與專案相關的最小測量單位。您可以設定不同的水平和垂直捕捉格線的增量，反映出專案獨特的幾何圖形。

注意：在此定義的捕捉增量也可應用於推移快捷鍵—使用方向鍵按照已定義的微小因子輕鬆移動任何元素。參見推移元素。
