旋轉殼體:在剖面圖中定義輪廓




在這裡,繪製幾個其截面有共同端點的旋轉殼體,但它們相互之間稍有偏移。

然後在剖面圖視窗中,分別選擇每個殼體並用矩形形狀繪製其輪廓-使用漸進較小的矩形。結果是有幾個重疊的殼體段,每個大小稍有不同。

1.確保預設殼體的標高為0。

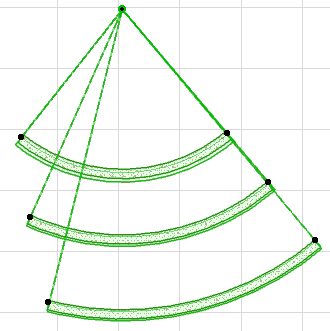

2.如所示,在平面圖上繪製第一個旋轉殼體。




3.用相同截面的起點多繪製兩個旋轉殼體,但每個都稍大並前一個開始偏移。

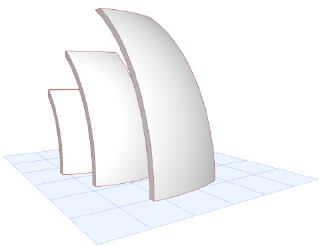

4.在3D中查看結果。




5.現在為這些殼體建立一個剖面圖並開啟剖面圖視窗。

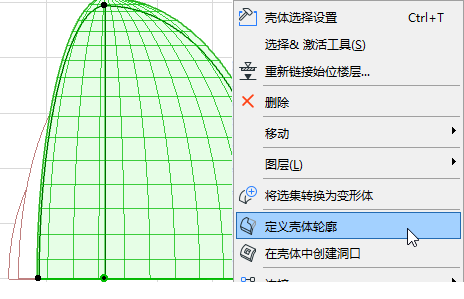

6.選擇離您最近的殼體。從上下文選單中選擇定義殼體輪廓。




7.將輪廓繪製為矩形,





8.選擇其它兩個殼體併為它們定義矩形輪廓。




9.在3D中查看結果並按需進行調試。
