在平面圖或剖面圖視窗中：
1.在平面圖或剖面圖上選擇任意殼體。

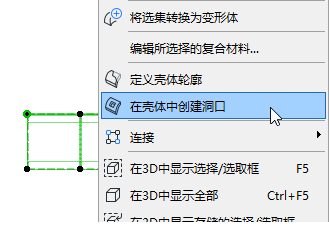

2.從上下文選單選擇在殼體中建立洞口。

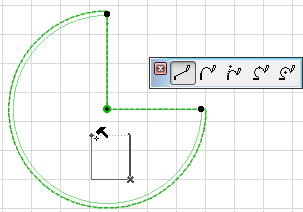

3.將想要的多邊形繪製到殼體上 （洞口的平面雖是平面圖，但以後可進行編輯。)
參見編輯殼體洞口。

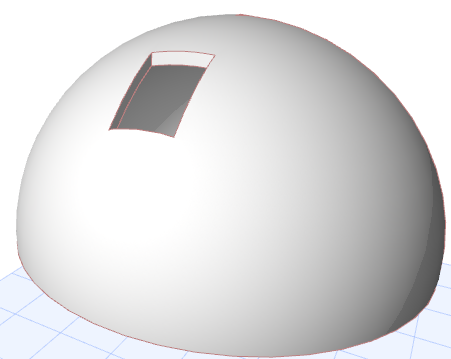

4.在3D視圖中查看結果：
在3D視窗中：
1.選擇殼體，
2.從上下文選單選擇在殼體中建立洞口。

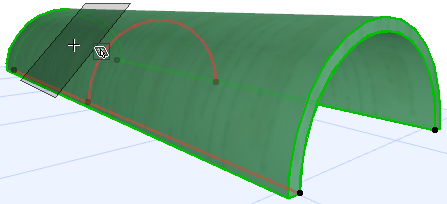

3.選擇要繪製洞口的輸入平面：用反饋選擇想要的平面位置 （在模型的任意位置選擇平面；不需要是殼體的頂部）。

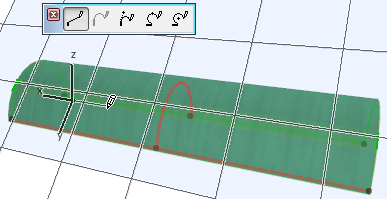

4.將想要的多邊形繪製到輸入平面上 可以後進行編輯。
參見編輯殼體洞口。

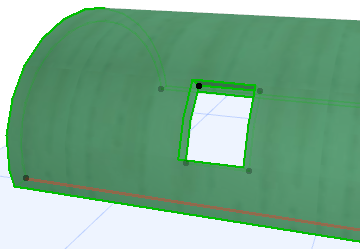

5.查看結果。
在交互式清單中列出殼體洞口
殼體洞口的屬性（如洞口表面和周長）可在交互式清單中列出。就像使用其它元素一樣，對於計算殼體體積或表面時應該考慮的洞口大小，可設定個性設定（“計算規則”）。
更多說明，參見計算規則個性設定。
