在剖面圖視窗中繪製帷幕牆邊界

在此例中，可在截面中通過繪製一個手畫線邊界建立帷幕牆。

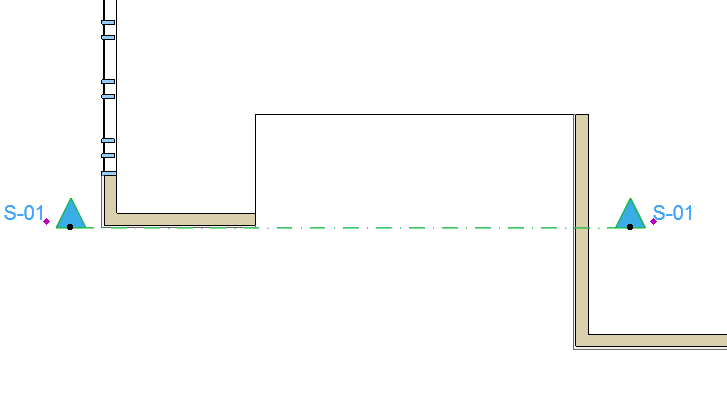

1.轉到平面圖。

2.在平面圖中繪製一條截面線以定義帷幕牆的輸入面板。

3.開啟剖面圖。

4.在帷幕牆工具啟動情況下，從帷幕牆訊息框中選擇邊界幾何方法。

5.沿著想要的輪廓繪製帷幕牆邊界，如同繪製任何多邊形一樣，在每個節點上點擊。

6.雙擊以閉合多邊形。

注意：此帷幕牆的參考線是您繪製的第一個邊界線段。

相關主題：

在截面圖中定位帷幕牆
