放置柱

在放置柱之前，請轉到“柱設定”以調整其核心幾何形狀、高度、定位和末端切面。

參見柱工具設定：預覽和定位

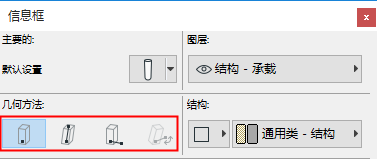

請從訊息框中的四種幾何方法（輸入方法）裡選擇一種以放置柱。

簡單柱

點擊以放置柱（垂直或傾斜）。柱的軸將從平面圖垂直投影。

對於傾斜柱：參見建立傾斜柱。

雙擊輸入柱

使用此選項可在輸入時自由定義柱傾斜。

不需要在輸入前定義傾斜角。

1.點擊放置柱基。

2.再次點擊以完成柱。

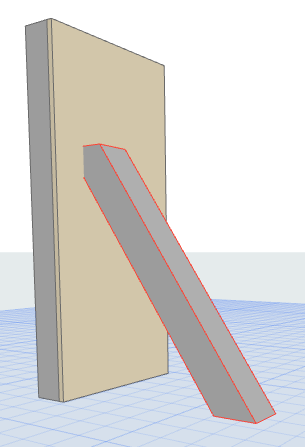

•第二次點擊會定義柱的傾斜角度及（3D視窗中）高度。

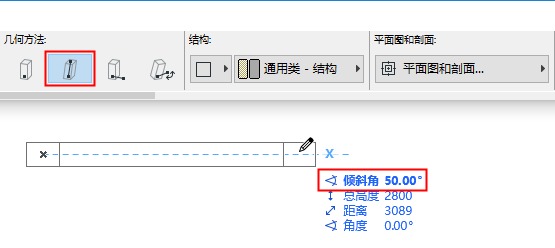

–平面圖中，高度是固定的，可通過圖形方式定義傾斜角度（如跟蹤器中所示）。

–可在3D視窗中捕捉現有元素，且/或點擊“切換”將輸入約束為編輯平面。

旋轉柱

1.點擊放置柱基。

2.再次點擊以定義旋轉角度。

傾斜和旋轉

僅傾斜柱。

1.點擊放置柱基。

2.再次點擊以定義旋轉角度。

3.圍繞其傾斜軸旋轉，然後點擊以完成。
