在平面圖和截面中顯示樑

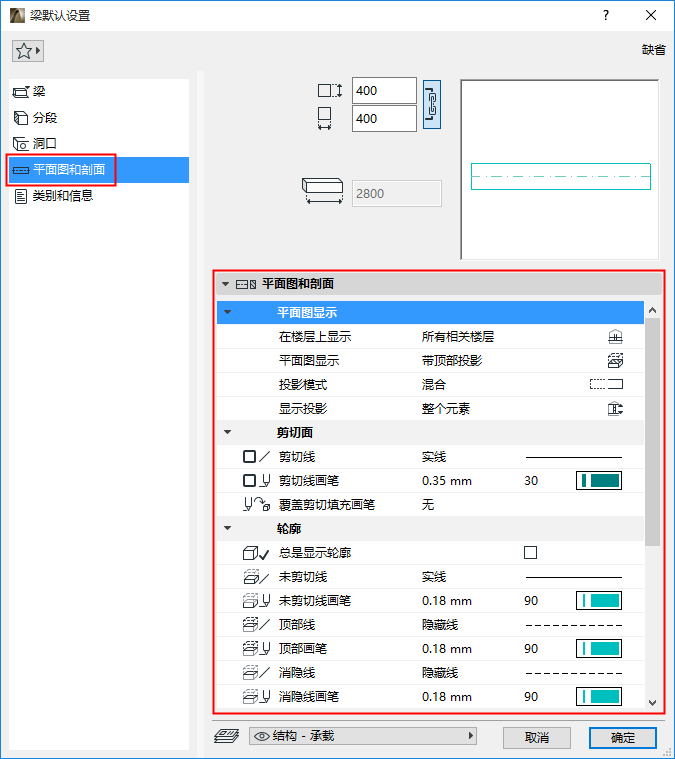

使用樑設定的平面圖和截面頁面。

參見在平面圖及剖面圖中顯示元素


觀看視頻

投影模式

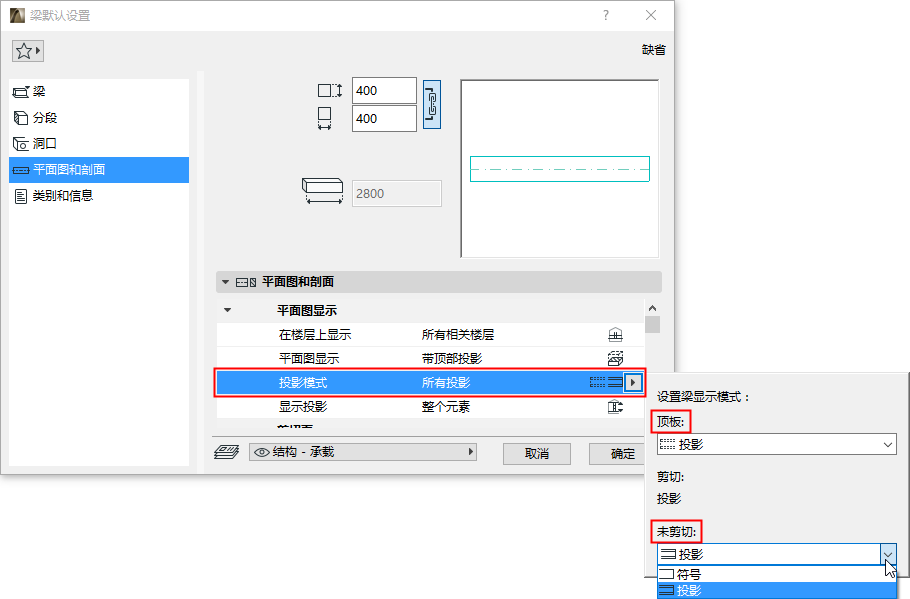

設定好平面圖顯示後,使用投影模式以微調樑的各顯示組件(頂部、未剪切):作為符號或投影。

樑的剪切部分總是以投影顯示。


基於您以上選擇平面圖顯示內的可用選項; 部分組件可能是可視的,但您無法為其設定顯示模式。

輪廓線


總是顯示輪廓:即使模型視圖選項設定為隱藏樑輪廓,也請勾選此選項以顯示該樑的輪廓。

消隱線

定義消隱線的屬性。如果在“模型視圖選項”中加以開啟,則消隱線用於板下方的樑。

參見模型視圖結構元素的選項

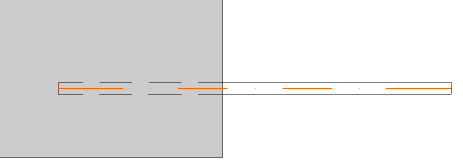

板下方的樑:使用消隱線

符號

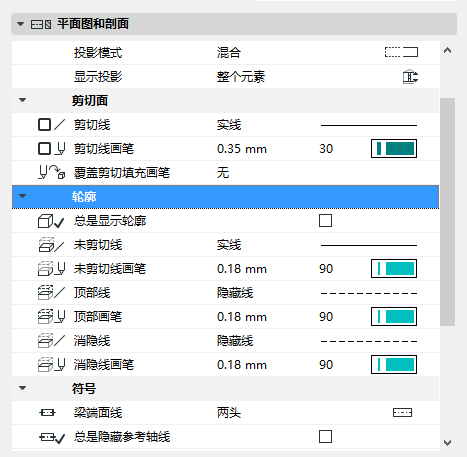

使用這些控制項,定義樑符號組件的設定。

樑端面線:這些選項可顯示或隱藏樑一端或兩端的線 (端面線是垂直於樑縱向軸的輪廓線)。

總是隱藏參考軸線:即使模型視圖選項設定為顯示樑輪廓,也請勾選此選項以隱藏該樑的輪廓。。

為樑的參考軸選擇線條類型和畫筆顏色。

覆蓋填充

參見分配覆蓋填充
