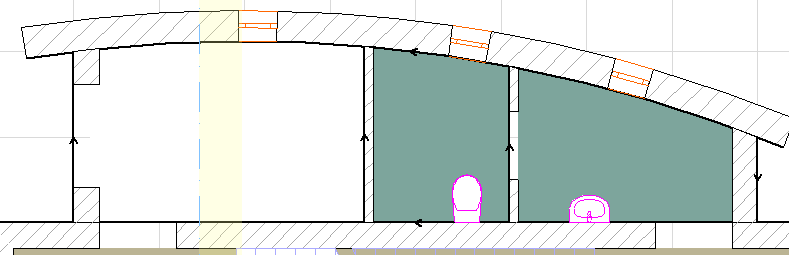

每個牆都有一個參考線 和一個方向。如果切換到開，在牆的參考線在平面圖中可視：
視圖 > 螢幕視圖選項 > 牆 & 樑的參考線

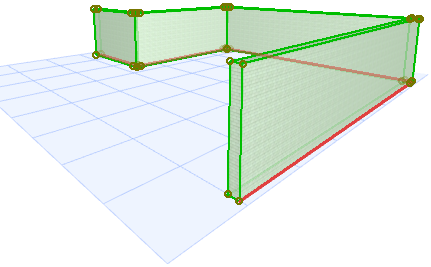

在3D視窗中，所選牆的參考線用不同的顏色顯示：可以用選項>工作環境>選擇和元素訊息的“3D中的參考線”設定來改變這種顏色。
•清除交叉的參考線有助於牆達到精確的連接， 關聯到核心的參考線允許在不移動核心位置的情況下編輯飾層。

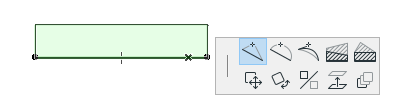

•參考線建立了用於選擇、移動和轉換牆的熱點和邊緣。一些彈出式小面板編輯命令只有通過點擊所選牆的參考線才能進入，如這裡的兩個圖片所示：

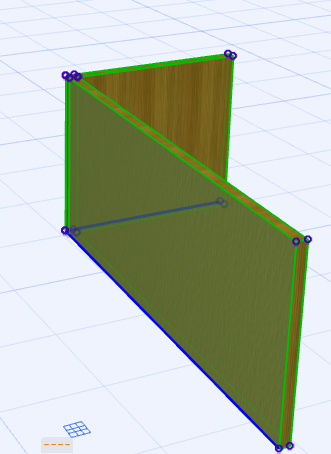

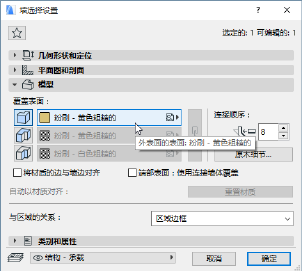

•參考線的位置決定了牆的 “外” 和“內” 表面。使用牆設定模型面板中的控制項，單獨的表面材質可應用於牆的“外” 和“內” 表面。
牆的方向
由參考線上的箭頭指示的牆的 方向， 是由定義牆端點的順序定義的。
注意：曲面牆和多邊形牆的方向是固定的，並且不能翻轉。
注意：使用編輯 > 參考線和平面命令，您可以修改所選牆類型元素的參考線和位置。

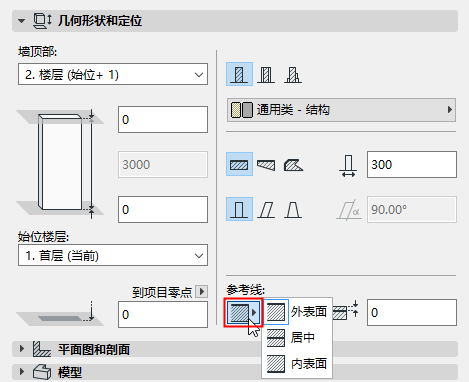

使用牆設定中的訊息框或幾何形狀和定位面板來選擇參考線的位置。點擊快捷鍵“C” 重複循環牆訊息框中的參考面板選項。
基礎牆的參考線

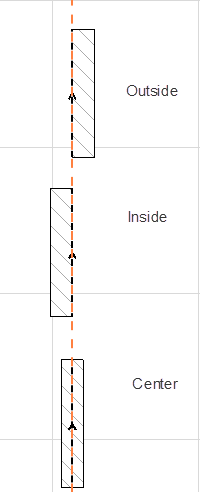

一個基礎牆有三條可能的參考線：沿外表面、內表面或中心。
預設情況下，參考線沿“外表面”運行。
一個複合牆有六條可能的參考線：牆的外表面/中心/內表面，加上牆核心的外表面/中心/內表面。
注意：如果選擇的複合構造沒有核心，那麼與核心有關的參考線的選擇將禁用。
預設情況下，參考線沿外表面運行。
對於複合牆，“外”表面是在複合設定的複合牆皮中第一個被列出。
一個梯形牆有兩條可能的參考線位置：外表面或核心外邊（如果它有核心）。
見建立梯形牆。
多邊形牆的參考線
牆設定中的參考線控制項不能用於多邊形牆。(多邊形牆參考線不用通過彈出式小面板靈活的移動。)
截面 (複雜)牆的參考線
截面 (複雜) 牆的參考線取決於在截面管理器/編輯器中定義的用戶原點。
參考線偏移量
如果適用一個“外表面” 或 “內表面”參考線， 輸入一個正數偏移將參考線向牆的中心（或核心中心）移動。一個負數偏移將把參考項移動的遠離中心 (或核心中心)。（如果參考線在中心，偏移量則不可用）。
由於您調整了參考線的位置，請注意牆體將橫向移動。參考線停留在原地。
注意：與此相反，當使用修改牆的參考線命令完整保留牆的位置，及/或洞口鏡射時，移動參考線。
參見修改牆的參考線。

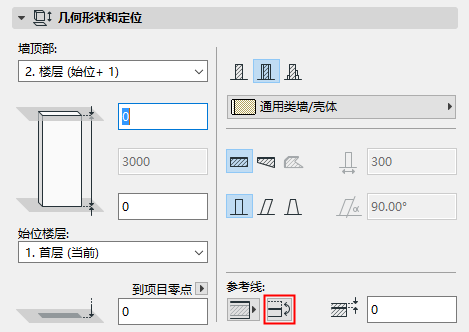

該命令將沿其參考線翻轉 (或鏡射) 所選的牆。參考線保留在原地，但是牆的主體翻轉到另一側。注意洞口不能修改其洞口方向。
該命令在牆的訊息框，以及牆設定的幾何形狀和定位面板中可用。
注意：當使用修改牆的參考線命令完整保留牆的位置，及/或洞口鏡射時，移動參考線。
參見修改牆的參考線。

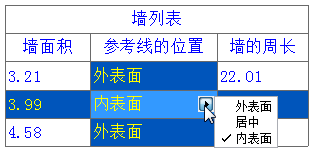

交互式清單/查找 & 選擇中的參考線
在交互式清單中，根據它們的參考線可以查找 & 選擇您專案中的牆，或在交互式清單中將它們列出：
