屋頂幾何形狀的圖形編輯

要以圖形方式編輯所選屋頂的幾何形狀，編輯以下任意一項：

•軸線

•脊線

•有幾層的屋頂的屋頂層分界線

•輪廓線

要編輯軸線，使用彈出式小面板中類似的多邊形編輯命令：

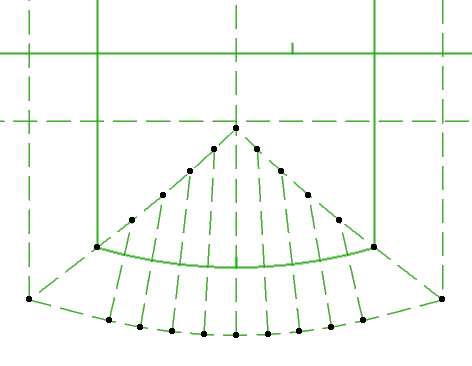

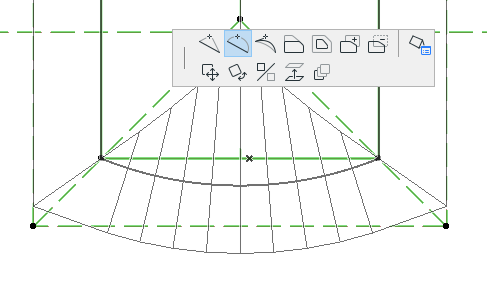

EditRoofGeometry.png   EditRoofGeometry2.png

就如在3D所見，編輯軸線時，將按需調整屋頂平面及鄰接平面的幾何形狀：

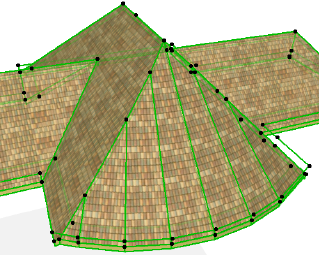

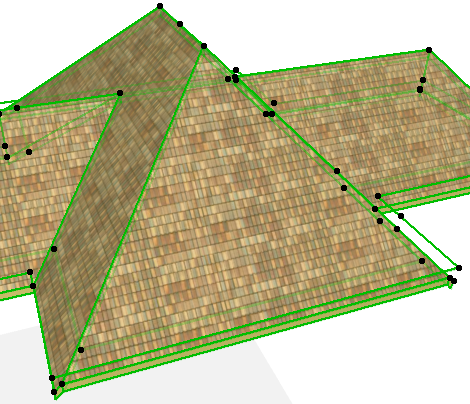

EditRoofGeometryBefore.png   EditRoofGeometry3D.png

我們在這裡使用彈出式小面板的添加到多邊形 編輯命令，把突出添加到屋頂。隨著按需調整每個屋頂平面，使得出的屋頂幾何形狀被修改，並且屋頂連貫的單一元素。

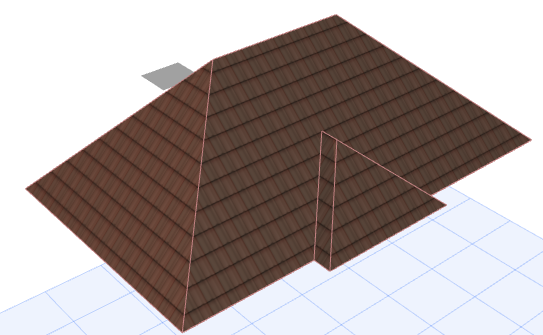

AddExtrusion.png   AddExtrusion2.png


觀看視頻
