注意：圖庫部件建立器外掛程式的一部分。參見Library Part Maker。
MEP物件的詳細程度定義
|
選定的2D視圖詳細程度 |
預設LOD |
LOD替代1 |
詳細程度替代值2 |
詳細程度替代值3 |
|
完全的 |
完全的 |
中 |
低 |
系統2D邊界框 |
|
中 |
中 |
低 |
完全的 |
系統2D邊界框 |
|
低 |
低 |
中 |
完全的 |
系統2D邊界框 |
|
選定的3D詳細程度 |
預設LOD |
LOD替代1 |
詳細程度替代值2 |
詳細程度替代值3 |
|
完全的 |
完全的 |
簡化 |
示意性的 |
3D視圖未顯示 |
|
簡化 |
簡化 |
示意性的 |
完全的 |
3D視圖未顯示 |
|
示意性的 |
示意性的 |
簡化 |
完全的 |
3D視圖未顯示 |
附加的組件/任務
•對於MEP物件，三維表達要求使用MEP連接物件（可在MEP圖庫> MEP連接中找到），以促進MEP物件的自動連接。
•該MEP連接組件必須被分配到3D模型（高精度）中。
•對於風管/水管內置設備圖庫部件，必須至少有2個MEP連接，分配給三維模型（高精度）。這些必須放置在朝向相反方向的單個軸上。

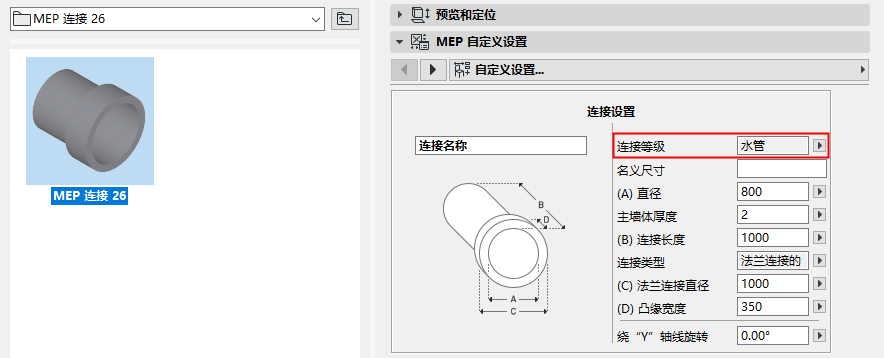

•當建立風管或水管的MEP圖庫部件時，請確保MEP連接組件被分配到相應的連接類別：風管或水管
