注意：圖庫部件建立器外掛程式的一部分。參見Library Part Maker。
門和窗的詳細程度定義
|
選定的2D視圖詳細程度 |
預設LOD |
LOD替代1 |
詳細程度替代值2 |
詳細程度替代值3 |
|
完全的 |
完全的 |
中 |
低 |
系統空洞口 |
|
中 |
中 |
低 |
完全的 |
系統空洞口 |
|
低 |
低 |
中 |
完全的 |
系統空洞口 |
|
選定的3D視圖詳細程度 |
預設LOD |
LOD替代1 |
詳細程度替代值2 |
詳細程度替代值3 |
|
完全的 |
完全的 |
簡化 |
示意性的 |
系統空洞口 |
|
簡化 |
簡化 |
示意性的 |
完全的 |
系統空洞口 |
|
示意性的 |
示意性的 |
簡化 |
完全的 |
系統空洞口 |
一種特殊方法適用於門和窗圖庫部件。
•2D門/窗符號的組件原點必須與門/窗牆體洞口的中心和它們將被放置的牆的外緣對齊。
•3D門/窗模型的組件原點必須與門/窗牆體洞口的底部中心對齊。

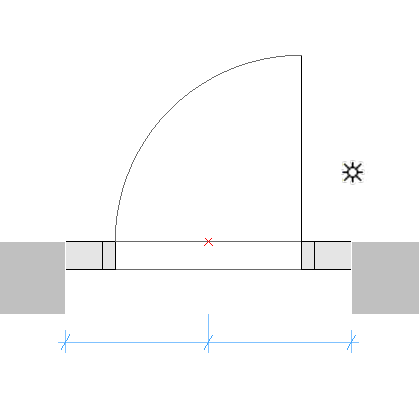

門符號，組件原點位於熱點處
定義門/窗公差
|
LPM分配 |
與相應模型視圖選項（MVO）一起顯示的內容位於：門，窗和天窗符號的細節級別 |
|
2D 公差（高精度） |
平面圖符號（高精度） |
|
2D 公差（中精度） |
平面圖符號（中精度） |
|
2D 公差（低精度） |
平面圖符號（低精度） |
牆洞是為適應整個門/窗結構而從牆體切開的部分。
牆孔寬度等於單位標註寬度加上任何水平公差。
牆洞高度等於單位標註高度加上任何垂直度公差。

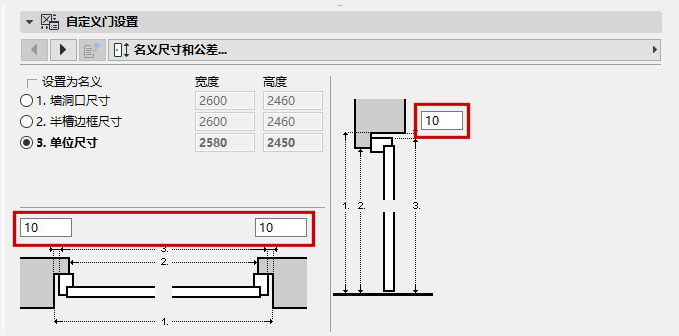

門的自定義設定中的公差值
公差的設計原則

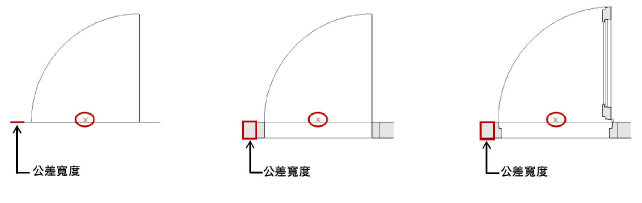

2D公差符號必須始終繪製在門/窗2D符號的左側（使用Archicad 2D工具），其寬度與門/窗圖庫部件中所有使用的2D符號相同。
2D公差符號將自動添加到右側、頂部和底部的門/窗邊緣，並被參數化地調整到牆孔邊緣。3D模型將根據2D符號中定義的公差寬度和門/窗框厚度自動建立。公差寬度和公差表面將作為參數值自動添加到門/窗的使用者介面上。
在低、中、高精度的詳細程度下進行顯示的公差
洞口線、鉸鏈和把手
|
LPM分配 |
與相應模型視圖選項（MVO）一起顯示的內容位於：用於圖庫部件的雜項設定 |
|
洞口開啟線（鉸鏈方向）高精度 |
顯示洞口線（鉸鏈方向，高精度3D） |
|
洞口開啟線（鉸鏈方向）低精度 |
顯示洞口線（鉸鏈方向，3D簡化） |
|
洞口開啟線（鉸鏈方向）示意圖 |
顯示洞口線（鉸鏈方向，3D示意） |
|
洞口開啟線（把手方向）高精度 |
顯示洞口線（把手方向，高精度3D） |
|
洞口開啟線（把手方向）低精度 |
顯示洞口線（把手方向，3D簡化圖） |
|
洞口開啟線（把手方向）示意圖 |
顯示洞口線（把手方向，3D示意圖） |
洞口線、鉸鏈和把手的設計原則
|
把手洞口線方向 |
鉸鏈洞口線方向 |
LPM允許使用Archicad 3D工具在三維模型中定義任意數量和方向的洞口線和/或洞口操作符號。3D洞口線可以通過變形體工具來定義（設定為線幾何方法）。
也可以使用例如3D文字圖庫部件（來自標準Archicad圖庫）來定義任何固定的文字註釋。
考慮到洞口線方向的不同標準，LPM提供了2套分配方案，將洞口線方向定義為“鉸鏈方向”或“門把手方向”。
洞口線方向控件（位於模型視圖選項和圖庫部件使用者介面）允許用戶根據需要翻轉其定位。
安裝門/窗把手的定位
請注意，安裝3D把手的選項僅適用於“3D模型--高精度”的詳細程度。
|
LPM分配 |
內容使用 |
|
把手（內門）高精度 |
用於在洞口的內表面安裝把手 |
|
把手（外門）高精度 |
用於在洞口的外表面安裝把手 |
LPM允許定義任何數量和方向的把手安裝類型，分別用於洞口的內部和外部表面。把手安裝的類型可以從標準的Archicad類型或任何自定義的組件把手圖庫部件（位於加載的圖庫）中選擇。
把手位置的設計原則
使用可由變形體工具定義的3D線（設定為線幾何方法）。
定義（變形線）
變形體原點
變形體原點將被用作定位點（在3D空間中，所以變形體線必須定位在門/窗表面），而線的方向將被用作把手安裝的方向。線的長度並不影響最終的把手位置或形狀。用於設計的變形體線和最終的把手模型的關係如下圖所示：
分配類型將定義把手與門窗內部或外部表面的相對方向。
參見門/窗組件的原點。
門窗標準裝置和配件
以下的標準Archicad圖庫中的門或窗參數化元素和功能將被自動添加到每個門或窗中：
窗
•牆洞口--半槽邊框
•牆洞口--牆閉合
•牆洞口--牆體內凹
•牆洞口--砌石拱
•牆洞口--屬性
•固定裝置&配件--窗台
•固定裝置&配件--板
•固定裝置&配件--封套內側/外側
•固定裝置&配件--遮陽板
•固定裝置&配件--自定義轉角
•固定裝置&配件--屬性
門
•牆洞口--半槽邊框
•牆洞口--牆閉合
•牆洞口--砌石拱
•固定裝置&配件--門檻
•固定裝置&配件--封套內側/外側
•固定裝置&配件--遮陽板
•固定裝置&配件--屬性
門和窗的系統預定義參數
•寬度--門/窗寬度設定
•高度--門/窗集高度
•名義邊框厚度--門/窗集的邊框寬度
•方向顯示--如果設定為“自動”，則標籤預設位置和標籤翻轉位置的值將用於門/窗標籤和交互式清單。如果設定為“自定義”，則將使用自定義方向參數的值來代替。
•自定義方向——與方向顯示參數結合使用
•標籤預設位置--（預設設定為'L'，表示'左'），與方向顯示參數結合使用。
•標籤翻轉位置--（預設設定為'R'，表示'右'），與方向顯示參數結合使用。
•IFC操作--IFC操作定義
•表面>門/窗公差外表面--公差填充的外表面
•表面>門/窗公差內表面--公差填充的內表面
•表面>門/窗把手表面--門/窗把手表面
•畫筆>洞口線畫筆--門/窗洞口線畫筆
