平面圖視窗是進行大多數編輯工作的基本構建區域， 它以傳統建築圖形顯示當前專案的畫像。啟動Archicad時所見到的第一個視窗是平面圖， 虛擬建築的每個樓層都有自己的平面圖。
使用剪切平面設定和元素層高顯示及投影選項，可在Archicad中自由地將平面圖視窗中的結構元素複製成象3D一樣的樣式。這些選項使能看見位於不同平面圖的多樓層元素部分，或剪切平面上下不同位置的專案部分。
參見下列章節這些選項的工作方法。
平面圖中的元素是否可視和訪問取決於：

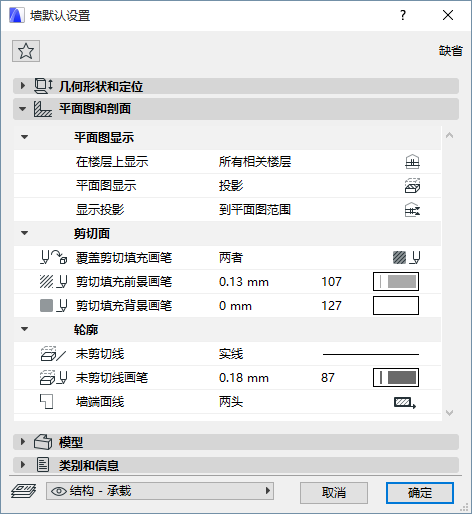

•元素工具設定對話框中的選擇項，包括多樓層顯示和投影設定；
•水平剪切平面；
•圖層設定（不可視圖層中的元素不顯示；鎖定圖層中的元素無法編輯）。
在平面圖視窗中對模型所做的修改在3D、詳圖/工作圖及剖面圖/立面圖/室內立面圖或3D文檔視窗中相應更新。反之亦然：在平面圖啟動的情況下，其它視窗中的變化都會自動反映到平面圖中。更新可手動或自動進行，這取決於所選詳圖或剖面圖/立面圖/室內立面圖的更新設定。
