附加的標準與字段: 圖庫部件參數

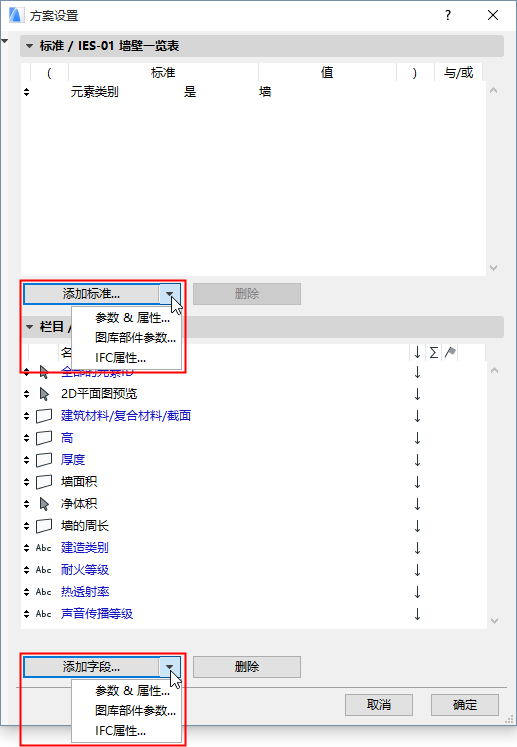

在方案設定的標準與字段面板中,使用添加標準 右端的黑色箭頭或添加字段按鈕來訪問附加參數與屬性:


圖庫部件參數

該命令使已加載圖庫部件的參數可作為標準或字段列出。


選擇物件通過:用右邊的彈出框選擇搜索物件所要選擇的選項。

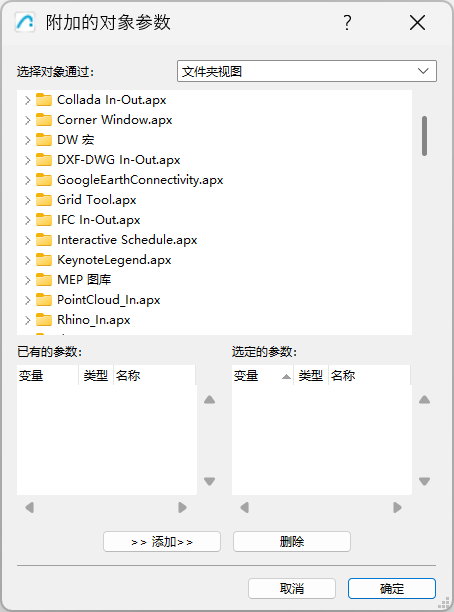

檔案夾視圖:列出所有包含圖庫部件的加載圖庫檔案夾。

檔案夾視圖(僅使用的物件):列出包含在當前專案中使用的圖庫部件的已加載的圖庫檔案夾。

搜索標準:顯示一種格式,該格式允許列出其名稱與所選標準匹配的圖庫部件。

我的最愛物件:顯示按我的最愛所定義的圖庫部件的預覽和名稱。

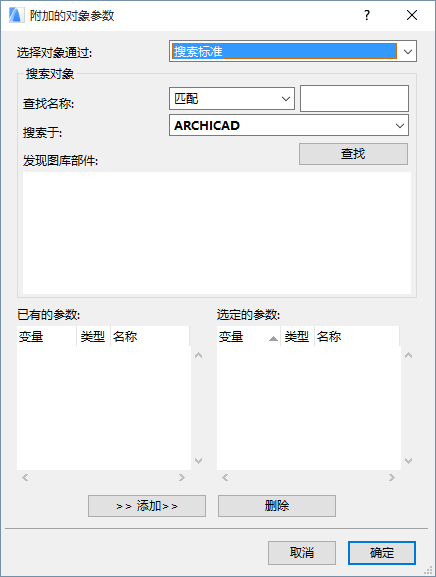

搜索物件:啟動彈出字段中的 "搜索標準",搜索名稱符合某些標準的圖庫部件。


查找名稱:使用彈出的控件選擇條件(匹配、包含、開始於、結束於),並在右邊的字段中輸入文字字符串。

搜索於:使用此彈出的控件選擇要搜索的加載圖庫。點擊查找按鈕以顯示圖庫部件查找框的結果。

查找:點擊此按鈕以根據查找名稱以和搜索於控件所設定的條件來執行搜索。

發現圖庫部件:顯示匹配查找名稱以和搜索於控件所設條件的圖庫部件的預覽和名稱。

添加:點擊此按鈕以將左邊框中所選的已有參數添加到右邊所選參數的列表。

刪除:點擊此按鈕以從右邊的框中刪除所選欄目。

IFC屬性

要將IFC屬性用作清單的條件或字段,請點擊此命令。

參見使用IFC數據定義元素標準
