參數

簡短描述

詳細描述

帷幕牆傾斜角

帷幕牆傾角

值與通用"傾斜角度"參數相同。

長度：

帷幕牆元素的長度。

面板數量

帷幕牆中的面板數量

樣式角度

從分格線順時針測量的行分格線的旋轉角度。這個角度在帷幕牆方案設定/分格樣式面板中的行分格線下定義。

包含邊界的表面積

帷幕牆的表面積，包括其邊界框架的表面積。

如果邊界被放置“在分格內部”（帷幕牆設定/帷幕牆系統/組件放置：放置邊界“內”), 這個參數則與帷幕牆常用表面積的參數相等。

如果邊界被放置“在分格外部”或“在分格中心”，這個參數的值則超出常用表面積的參數，因為邊界在邊界線上伸出。

如果將不可視類型框架用於邊界（帷幕牆設置/帷幕牆系統/框架：邊界)，這個參數的值則小於常用表面積參數的值。

框架輪廓總尺寸

 沿帷幕牆外輪廓所有框架的總長度

被分類為“分隔” 的框架不計算在內

自定義框架總長度

 帶有 "自定義 "框架類別的所有框架的總長度

 編輯框架參數可將其更改為 "自定義"

框架總長

帷幕牆所有框架的長度合計。如果框架的形狀不統一，則採用最短和最長長度的平均值計算框架長度的值。

  如果框架的形狀不統一，則採用最短和最長長度的平均值計算框架長度的值。

主軸線框架總長度

框架沿主軸（垂直）的總長度

主軸與帷幕牆網格的 "列 "相對應。

副軸線框架總長度

沿二級（水平）軸的框架總長度

橫軸對應帷幕牆網格的 "行"。

總的面板表面積

所有帷幕牆面板的總表面積。如果僅使用可視面板，以編輯模式查看帷幕牆，則看見面板總表面積。

 不包括面板之間的框架表面。

面板面向東方的總表面積

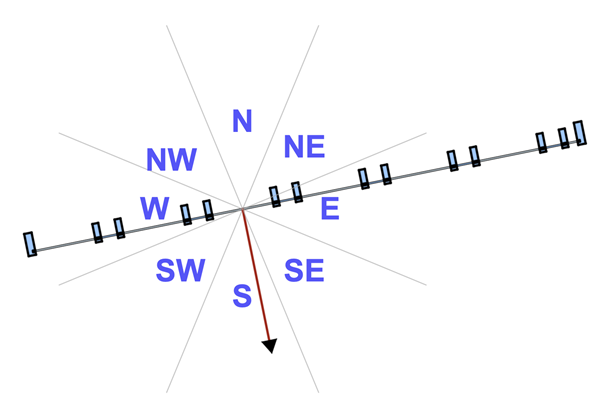

朝東的所有帷幕牆面板的總和。"朝向 "基於每個面板表面在平面圖投影中的法向量。

 參見方向的縮寫。

面板面向北方的總表面積

朝北的所有帷幕牆面板的總和。"朝向 "基於每個面板表面在平面投影中的法向量。

面板面向東北方的總表面積

面向東北方向的所有帷幕牆面板的總和。"朝向 "基於每個面板表面在平面圖投影中的法向量。

面板面向西北方的總表面積

面向西北方向的所有帷幕牆面板的總和。"朝向 "基於每個面板表面在平面投影中的法向量。

面板面向南方的總表面積

所有朝南帷幕牆面板的總和。"朝向 "基於每個面板表面在平面圖投影中的法向量。

面板面向東南方的總表面積

面向東南方的所有幕牆面板的總和。"朝向 "基於每個面板表面在平面圖投影中的法向量。

面板面向西南方的總表面積

朝西南方向所有帷幕牆板的總和。"朝向 "基於每個面板表面在平面投影中的法向量。

面板面向西方的總表面積

朝西的所有帷幕牆面板的總和。"朝向 "基於每個面板表面在平面圖投影中的法向量。
