軸網元素的組件

一個軸網元素擁有兩個主要的組件：軸網標記和格線線。

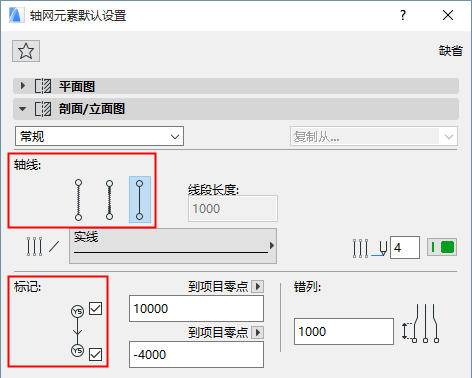

軸線可以三種不同方式顯示，以適應文檔需求。

在軸網線兩端的軸網標記可在軸網設定平面圖面板中進行開關切換。

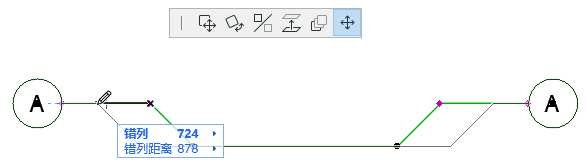

可使用彈出式小面板中的命令，以圖形方式自軸線錯列顯示軸網標記

參見編輯一個軸網元素。

當向一旁錯列軸網標記時，一個給定直線片段將與標記一起錯列。此直線片段的長度為錯列值。

任意軸網元素的預設錯列長度可在格線工具設定中的平面圖和剖面/立面圖面板中設定。
