使用此工作流比較結構分析模型的視圖。
在該工作流中，您必須在“選擇視圖”對話框中啟用結構模型，如下所述。
工作流程例子
在這個例子中，結構工程師已經修訂了結構分析模型，並正在進行模型比較以分配問題。
1。使用設計 > 模型比較.

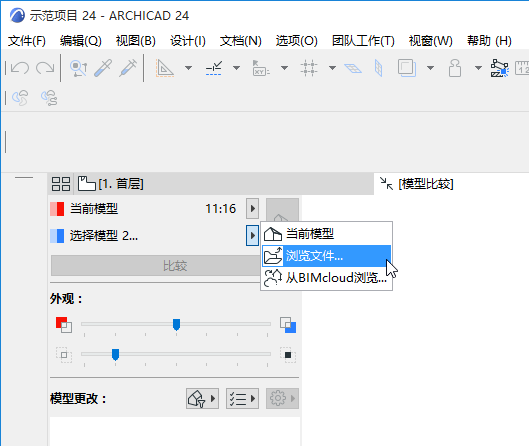

2。從“模型比較”彈出式小面板：
選擇當前模型作為模型1。您可以根據需要瀏覽任何其他的PLN或SAF檔案。

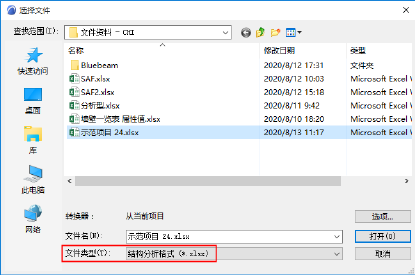

3。對於模型2，瀏覽找到SAF檔案（格式：結構分析檔案.xlsx格式）。
注意：當您使用模型比較開啟 SAF 檔案時，將應用當前專案的 SAF 轉換器設定。確保當前專案的 SAF 轉換器設定是您需要的。如要更改它們，請將不同的轉換器檔案導入當前專案。參見匯入/匯出SAF轉換器。
4。點擊開啟。
5。從“模型比較”彈出式小面板點擊“視圖選擇器”按鈕。
6。選擇視圖對話框將開啟。
7。在3D視圖面板中選擇要進行比較的3D視圖。((參見 選擇用於比較的視圖。)
注意：在比較PLN和SAF模型時，只有共同的視圖可用，因為SAF檔案不包含視圖訊息。

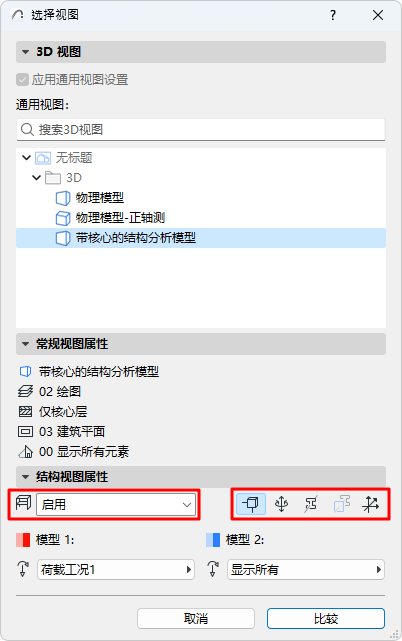

8。在結構視圖屬性 面板中, 啟用結構分析模型選項。
•點擊圖標（節點、末端釋放、截面、替換截面、局部座標系）中的任意一個，在“比較”視窗中顯示這些結構構件。
•也可選擇比較每個視圖的特定荷載工況。（見下面的模型比較中的荷載工況。）
注意：可見性設定存儲在選定的視圖中，但這些圖標和工況選項允許您暫時將其覆蓋。
9。點擊比較。您可以在等待“模型比較”結果生成的過程中瀏覽到任意其他標籤頁或視窗。
10。在模型比較視窗中檢查結果。
11。過濾您想要看見的參數。可用的參數集特定於結構分析模型。
12。開啟“模型比較”彈出式小面板查看變更：在兩個模型中都存在的修改的元素（“已修改” 以及只存在於模型1或模型2中的元素）。
參見模型比較：查看變更。

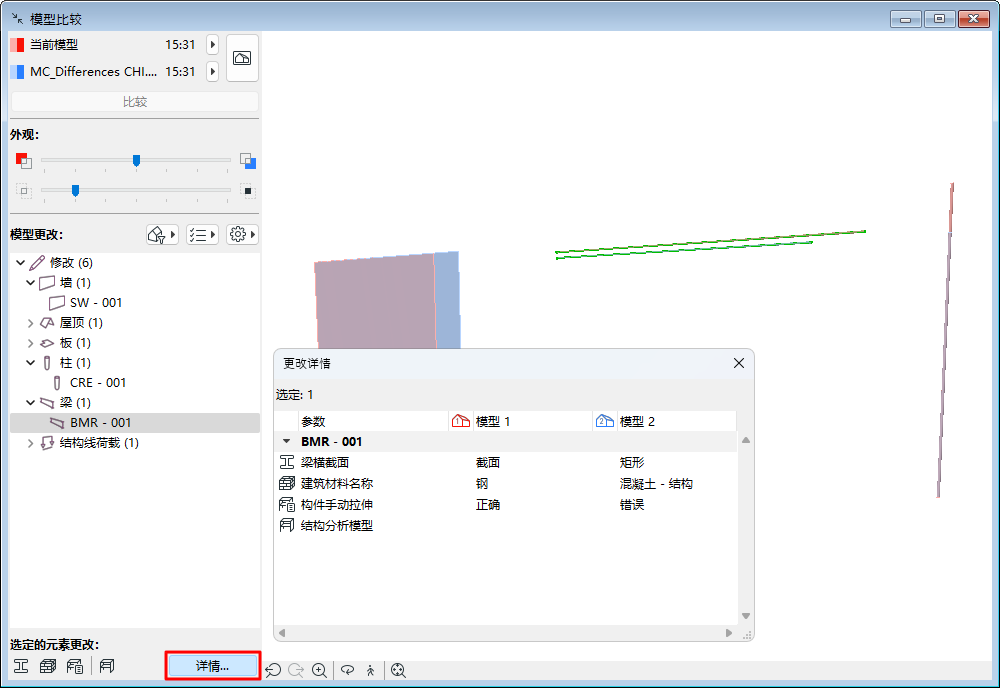

13。點擊詳情以獲取有關修改元素中與結構相關的更多訊息。(僅適用於結構視圖比較。在團隊工作中不可用）
在可用的情況下，您可以查看特定參數的模型1 與模型2的值進行對比。
注意：您還可以從結構分析工具欄或從視窗 > 彈出式小面板中開啟更改詳情。
14。根據需要建立問題。

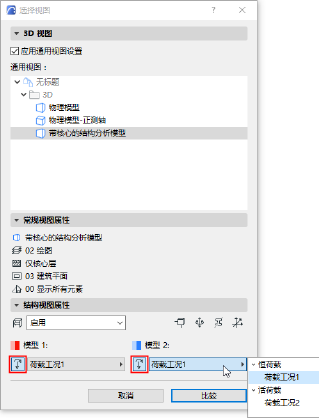

在“選擇視圖”對話框（“結構視圖屬性”面板）中：
•對於這兩種模型，請檢查荷載工況控件。隨視圖儲存的荷載工況設定這時將失效(屬於視圖映射的設定)
•用戶可選，啟用或禁用其中一個或兩個模型的荷載工況。禁用荷載工況意味著該模型的荷載相關訊息將被忽略。
•對於其中一個或兩個模型，可以在模型比較中選擇要考慮的不同荷載工況。
