以圖形方式編輯佈設

Archicad Collaborate 可用

對於任何選定的佈設元素:點擊一個邊、節點或參考線來訪問彈出式小面板。

注意:在二維視圖中開啟 MEP 參考線 ,選單路徑:視圖 > 螢幕顯示選項

插入新節點

移動節點

清除未被使用的節點

提升佈設(平面圖)

提升佈設 (3D)

繼續佈設

偏移段

拆分 MEP 佈設路徑

調整佈設元素彼此的關係

用兩個彎頭代替

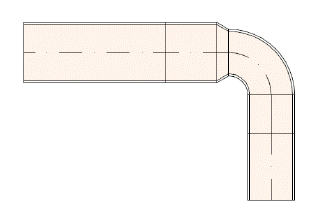

插入新節點

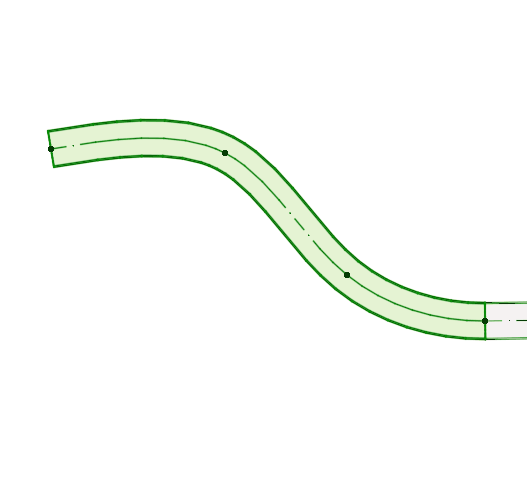

InsertNode.gif    FlexNewNode.gif

在參考線中:

1。選擇插入新節點

2。拖動以建立一個新的節點,並改變佈設形狀。

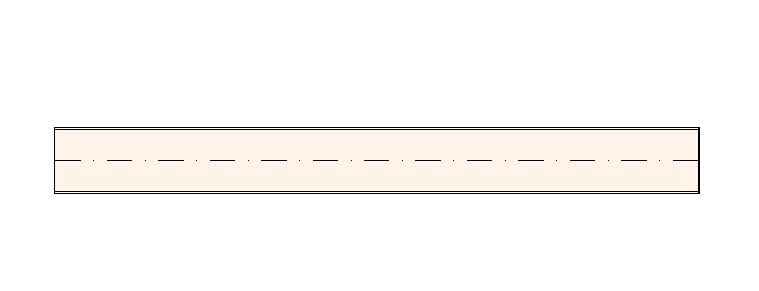

移動節點

MEPMoveNode.gif   FlexMoveNode.gif

移動連接節點,或者在追蹤器中輸入值。管段長度將發生變化。

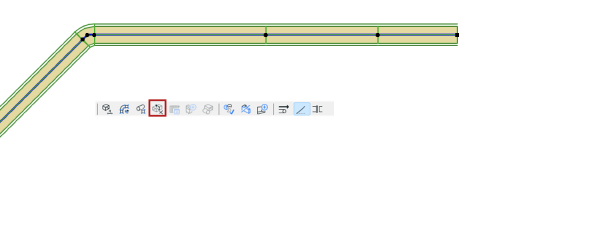

清除未被使用的節點

1。選擇一個或多個MEP佈設。

2。從 MEP 工具欄、設計選單或上下文選單: 點擊清除未被使用的 MEP 節點


此命令會刪除所選佈設中所有未使用的節點——即位於兩個幾何形狀相同的分段之間、且未用於連接其他元素的節點。

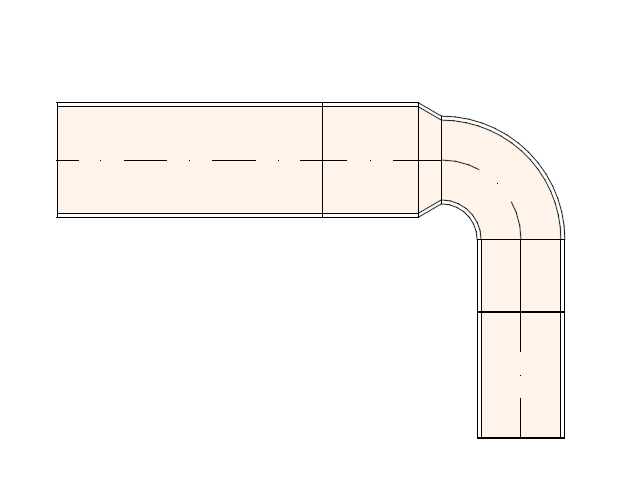

提升佈設(平面圖)


輸入佈設的提升值。

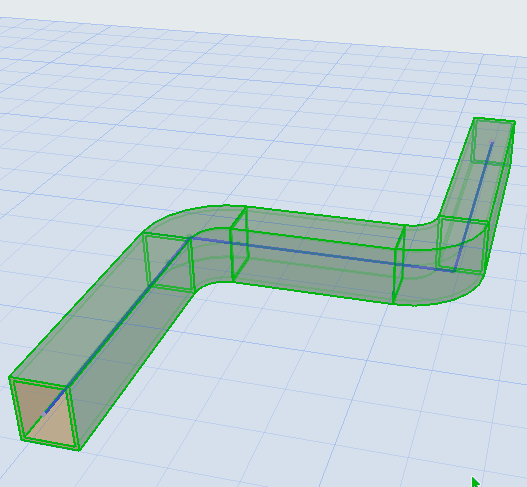

提升佈設 (3D)


使用拖動命令來改變Z軸上的佈設標高。

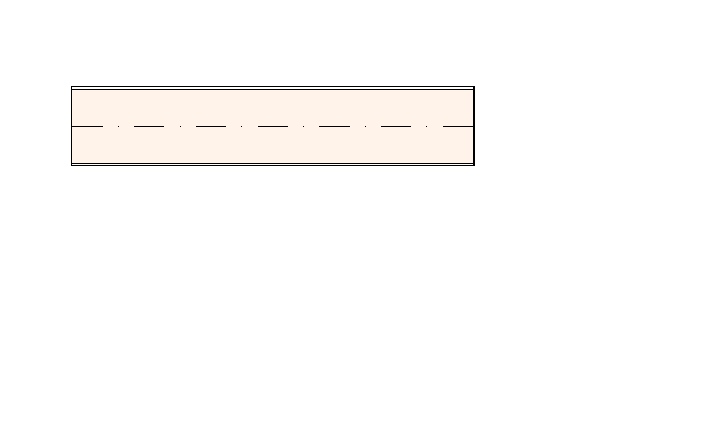

繼續佈設


該選項位於未連接的直線段的末端。

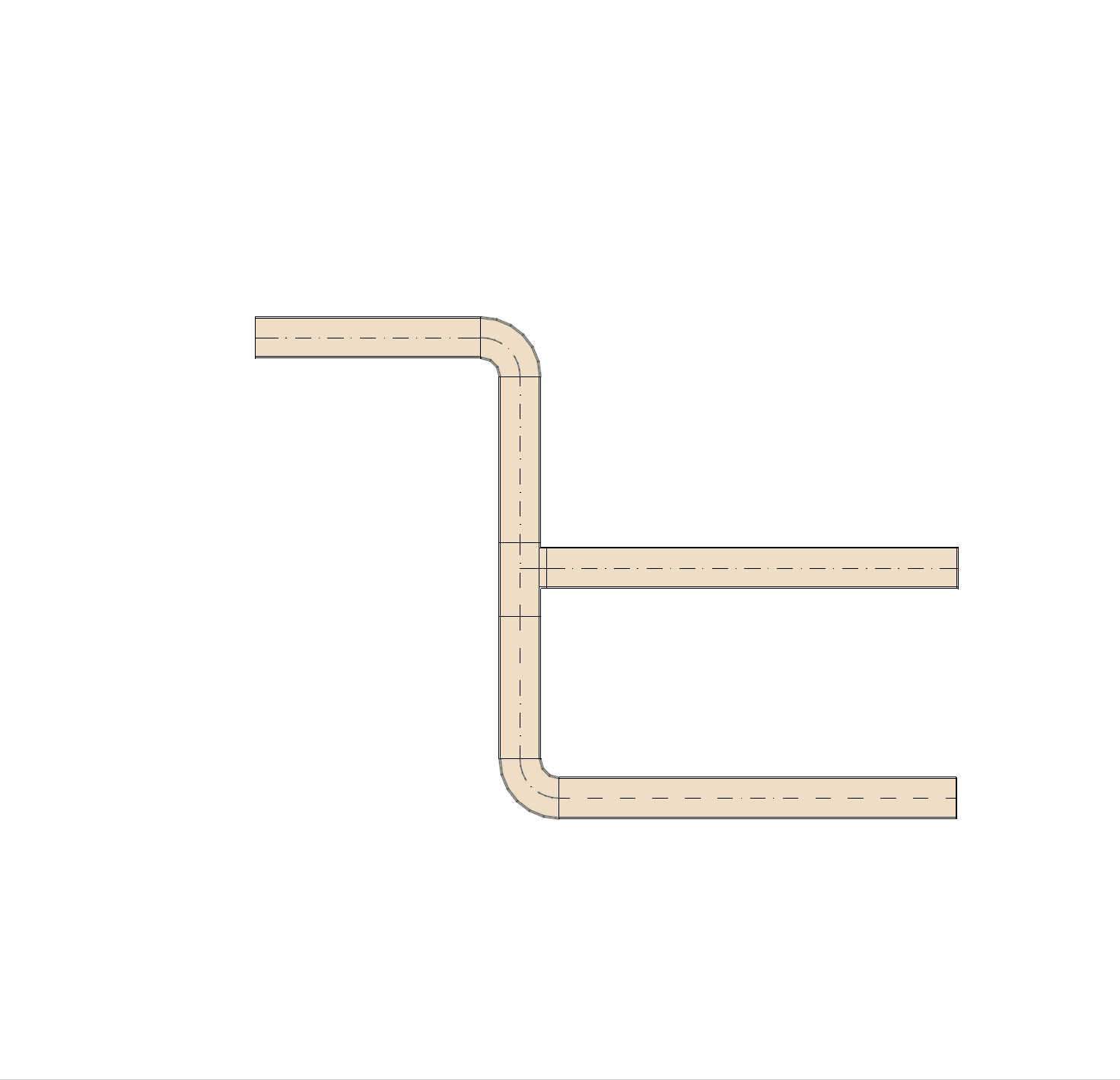

偏移段


1。選擇元素。

2。點擊參考線。

3。從彈出小面板上選擇 "偏移段 "來移動它。

注意:偏移同樣適用於分支段(除非是在有坡度的佈設中,或分支上連接了多個佈設)。

參見使用彈出式小面板編輯分段直徑

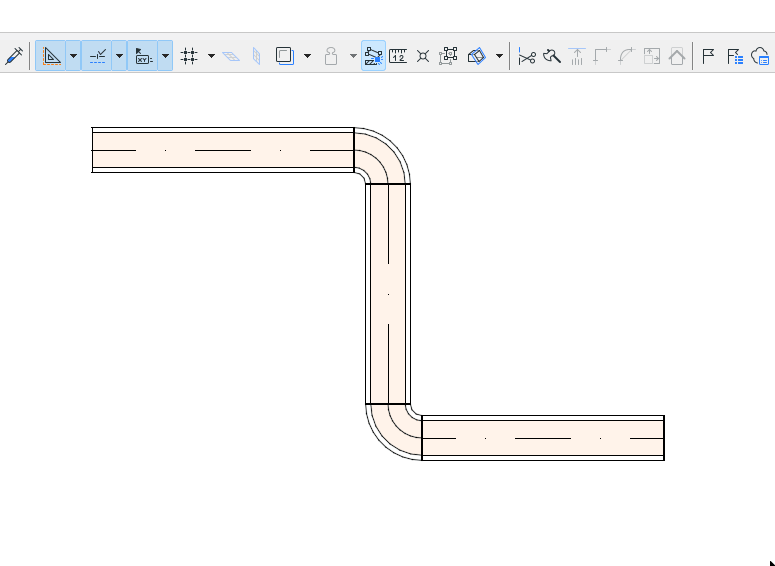

拆分 MEP 佈設路徑


1。選擇要分割的佈設路徑。

2。選擇編輯 > 重塑 > 分割 命令,或在工具欄中選擇斧頭圖標。

3。畫一條臨時分割線。

注意:在3D視窗中,一個紅色分割平面作為反饋顯示。

4。使用眼球游標點擊分割線/圓弧的任一側。

5。點擊那一側的元素將保持選定狀態,而在另外一側的元素被取消選定。

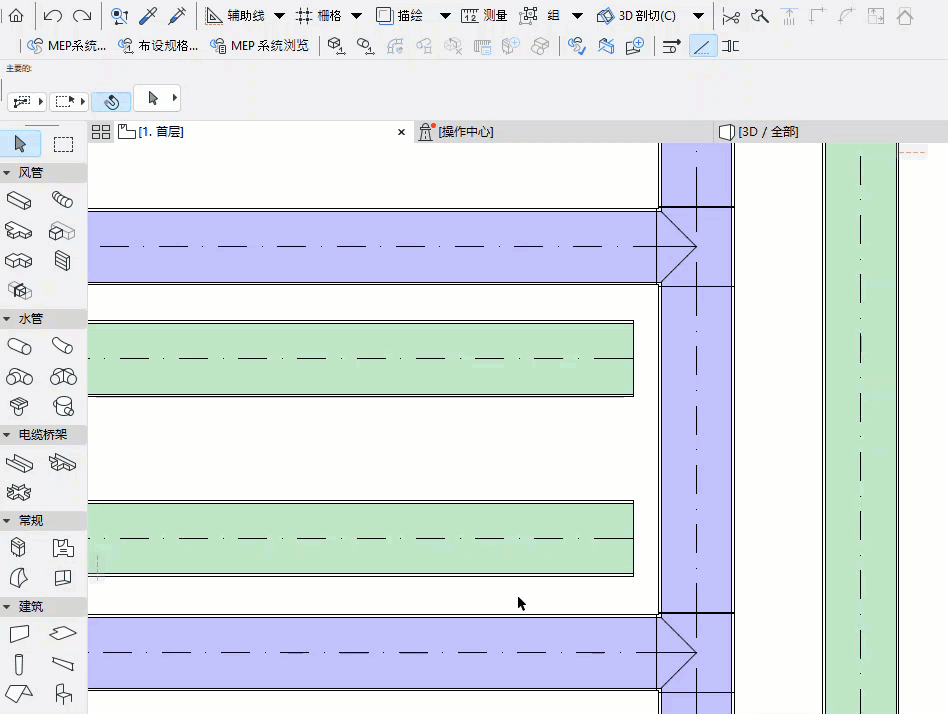

調整佈設元素彼此的關係

您可以使用編輯> 重塑> 調整命令,將 MEP 佈設元素相互延長或修剪。

或者使用調整命令生成三通連接: 如果一個或多個佈設元素被調整為同類型的另一元素,並且可以形成有效連接,則連接會自動生成。


調整元素

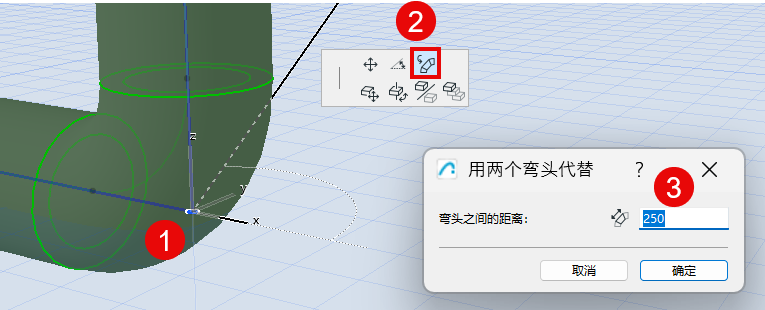

用兩個彎頭代替

將一個彎頭轉換為兩個獨立彎頭:


1。選中彎頭

2。點擊其中心節點以訪問彈出式小面板,並選擇命令: 用兩個彎頭代替

3。在對話框中輸入所需的距離,然後點擊確定

觀看視頻
