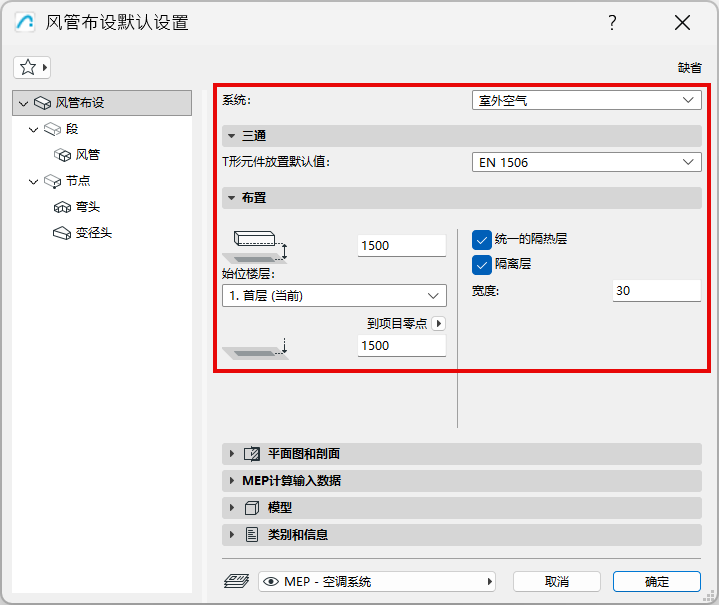

開啟佈設工具預設設定。
MEP系統
選擇一個可用的MEP系統。MEP系統定義了佈設的2D和3D外觀。參見MEP系統。
注意：將佈設元素連接到獨立的 MEP 物件時，佈設元素會自動“繼承”物件的 MEP 系統，而不是使用為佈設元素設定的 MEP 系統。
三通
在“分管”下，預設尺寸表適用於佈設的T型元素。
參見佈設規格。
佈置
•設定佈設元素的“始位樓層”並從“始位樓層”偏移
•設定佈設元素底部與所選參考層的偏移量

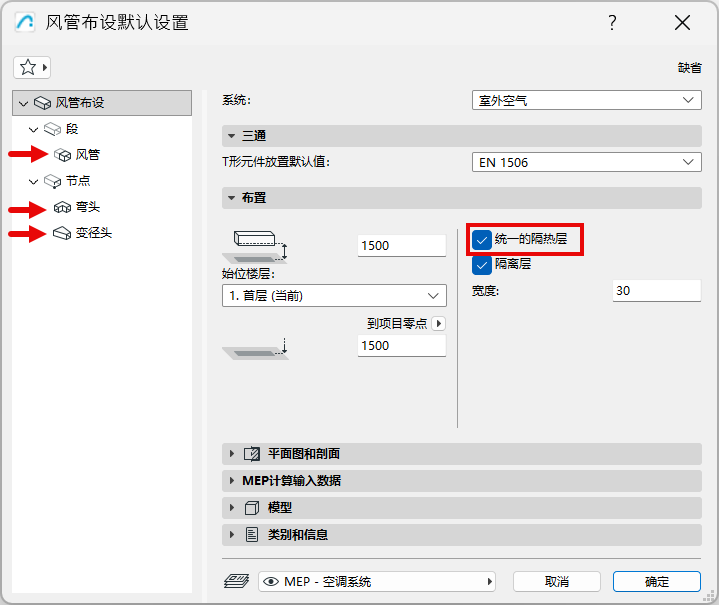

統一的隔熱層
勾選以將相同的隔熱層設定應用到線路的所有部分。 風管、彎頭和變徑頭。
如有需要，可取消勾選複選框，在其獨立設定頁面為任意部件設定單獨的保溫值。
絕緣
勾選複選框，在風管/水管的外表面添加絕緣層。 然後輸入絕緣層的厚度。
